データコンバート

既存データ資産の
有効利用

Quadceptのデータコンバート

回路コンバート

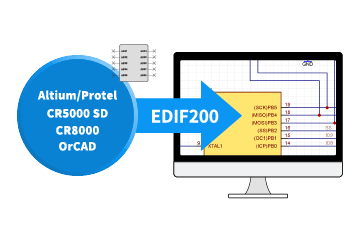

Quadceptのインストール時に同時にインストールされる標準機能のため、無料です。ユーザ様ご自身でデータをコンバートすることが可能です。

上記以外のCADであってもOrCAD、CR-5000 SD、CR-8000 DGのフォーマットで、EDIF200出力ができれば、Circuit Designerへとコンバートできる可能性がございます。

PCBコンバート

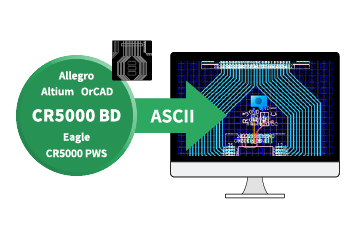

Quadceptは、標準でPCBのコンバート機能が搭載されており、CADのライセンスがあれば、ユーザ様ご自身で何度でもコンバートすることができます。

CR-5000 BD以外からは別途コンバートツールを経由してQuadceptへ入力となります。元CADからのASCII出力については、各CADによって機能が異なりオプションの場合がございます。

コンバートお任せサービス

コンバート作業を代行するサービスです。専任スタッフによるベンチマークテストを実施し、精度の高いコンバートと詳細レポートをご提出いたします。

コンバート作業に時間をかけれない、初めてのコンバートで不安な方は当社にお任せください。

回路コンバート	PCBコンバート

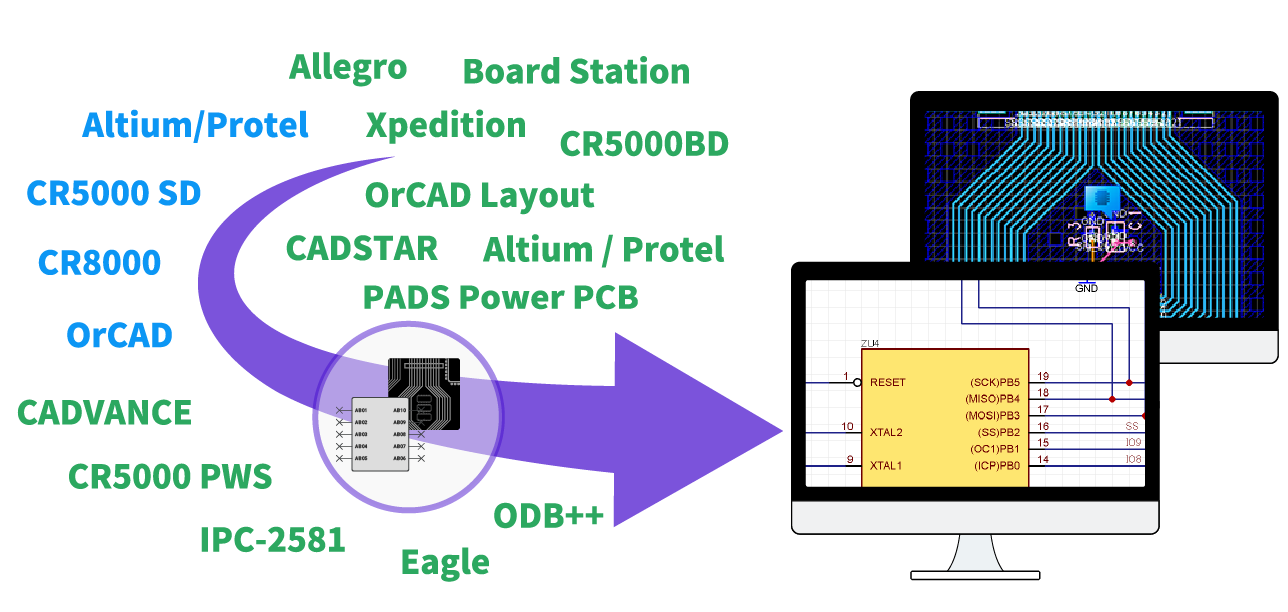

Altium：Altium / Protel Cadence：OrCAD Capture Zuken：CR-5000 SD、CR-8000 DG	Altium：Altium / Protel Cadence：Allegro、OrCAD Layout EAGLE：EAGLE Siemens EDA（旧Mentor Graphics）：Board Station、Xpedition、PADS PowerPCB、ODB++ Zuken：CADSTAR、CR-5000 BD、CADVANCE、CR-5000 PWS Other：IPC-2581

CAD標準機能

CADの設計データや部品のデータをQuadcept形式のデータに変換します。Quadceptの標準機能として搭載されているコンバート機能のため、データコンバートは無料で何度でもご利用いただけます。

※CADのライセンスは必要です。

回路設計	プリント基板設計
Altium：Altium / Protel Cadence：OrCAD Capture Zuken：CR-5000 SD、CR-8000 DG	Zuken：CR-5000 BD

Altium/Protelコンバート CR-5000コンバート OrCADコンバート

専任スタッフによる精度の高い変換

データコンバート作業を当社が代行するサービスです。コンバート作業に時間をかけれない、初めてのコンバートで不安な方は当社にお任せください。専任スタッフによるベンチマークテストを実施し、精度の高いコンバートチェックに加えて、コンバート結果の詳細レポートもご提出させていただきます。

※コンバートチェックやレポート不要も承っております。

回路設計	プリント基板設計
Altium：Altium / Protel Cadence：OrCAD Capture Zuken：CR-5000 SD、CR-80000 DG	Altium：Altium / Protel Cadence：Allegro、OrCAD Layout EAGLE：EAGLE Siemens EDA（旧Mentor Graphics）：Board Station、Xpedition、PADS Power PCB、ODB++ Zuken：CADSTAR、CADVANCE、CR-5000 BD、CR-5000 PWS Other：IPC-2581
EDIF200形式のデータが必要です。	変換時にはASCIIファイルデータが必要です。 CR-5000 BDのコンバート機能は、CADの標準機能として搭載されています。

上記以外のCADコンバートにつきましては、オプションが必要となります。
オプションにつきましては、お問い合せください。

御見積の際に、設計規模などから金額を算出いたしますので、見積依頼の際にデータを添付ください。
また、コンバート作業のデータ確認用として以下のデータをご準備ください。

回路設計	プリント基板設計
コンバート元の「EDIF200」データネットリスト図面PDF BOM	コンバート元の「ASCII」データ層構成元データのPDF 元データのガーバーネットリスト

データコンバートにつきましては、設計データ作成時の手法や、CAD同士の機能差異により、コンバートできないデータが発生する場合がございます。

コンバートチェックやレポートが不要の場合は見積段階でお申し付けください。

	ご準備いただくデータをご用意し、お問い合わせフォームよりご連絡ください。
	当社より御見積をご提示させて頂きますので、ご確認の上、問題なければご発注ください。
	専任スタッフによるベンチマークテストを実施し、精度の高いコンバートチェックに加え、レポートを作成
	コンバートデータ、レポートをお送り致します。
