無償・無制限
無償・無制限
LTspice®は、アナログ・デバイセズ社が無償提供する回路シミュレータで、シミュレーションできる回路規模に制限がありません(扱えるノード数や部品数が無制限)
高速シミュレーション
高速シミュレーション
LTspice®は、通常のSpiceシミュレータの使用時と比較すると、著しく高速化され、ほとんどのスイッチング・レギュレータにおいて波形表示を数分程度で実行できます。
使いやすいGUI
使いやすいGUI
LTspice®のシミュレーション結果は、数値データのみならず、回路やシンボルエディタ及び波形ビューワーを備えており、初心者でも分かりやすいシミュレータです。

設計の手戻りを最小限に抑え
CAD連携により効率アップ!

Quadceptは、回路図からSPICEシミュレータ用ネットリストを出力し、設計中の回路図をシミュレーション用に書き直すことなく、LTspice®を実行することができます。

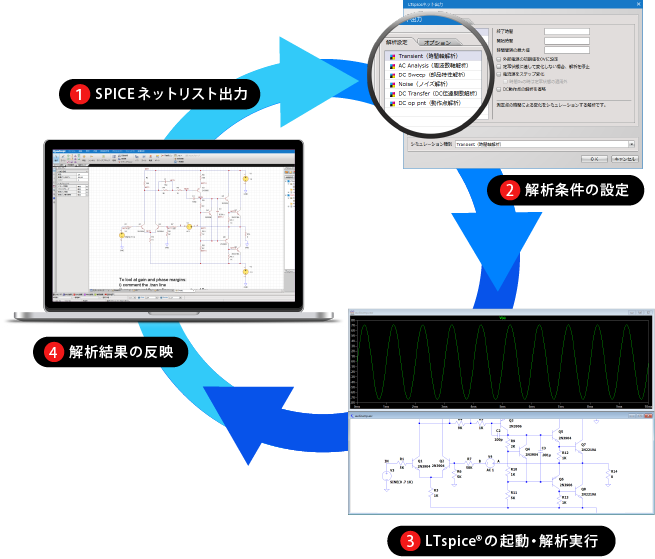

QuadceptとLTspiceの連携

優れた回路シミュレーション

あらゆる視点から回路図を解析

時間軸解析Transient

測定点の時間による変化をシミュレーションする解析です。

周波数軸解析ACAnalysis

測定点の周波数特性をシミュレーションする解析です。

部品特性解析DC Sweep

DC電源を変化させたときの、測定点の電圧値をシミュレーションする解析です。

ノイズ解析Noise

アナログ回路の「ノイズの周波数特性」をシミュレーションする解析です。

DC伝達関数解析DC Transfer

直流小記号の伝達関数をシミュレーションする解析です。

動作点解析DC op pnt

定常状態での各ノードの直流電圧・電流をシミュレーションする解析です。

LTspice®は、別途ダウンロードが必要です。
LTspice®はシミュレーションにより様々な結果を確認する事ができますが、シミュレーションで用いられているモデルは各パラメータの標準値を使用しているため、
実物のものとは差異が発生する場合があります。
その特性を理解頂き、豊富な機能を正しく使用することで作業効率において大幅な改善が見込めます。
