部品属性情報表示

部品属性情報表示は、設計図面上の部品、シンボル、フットプリントの属性を確認、編集する機能です。
画面を開いたままで作業を行うことができ、確認、編集時に便利です。
複数のオブジェクトの属性を一括で変更することもできます。

部品属性情報表示

項目 内容

属性

属性名が表示されます。

属性に設定されている値が確認、編集できます。

表示

属性の表示/非表示を切り替えることができます。




部品属性情報表示
部品属性情報表示画面を表示する方法をご紹介します。

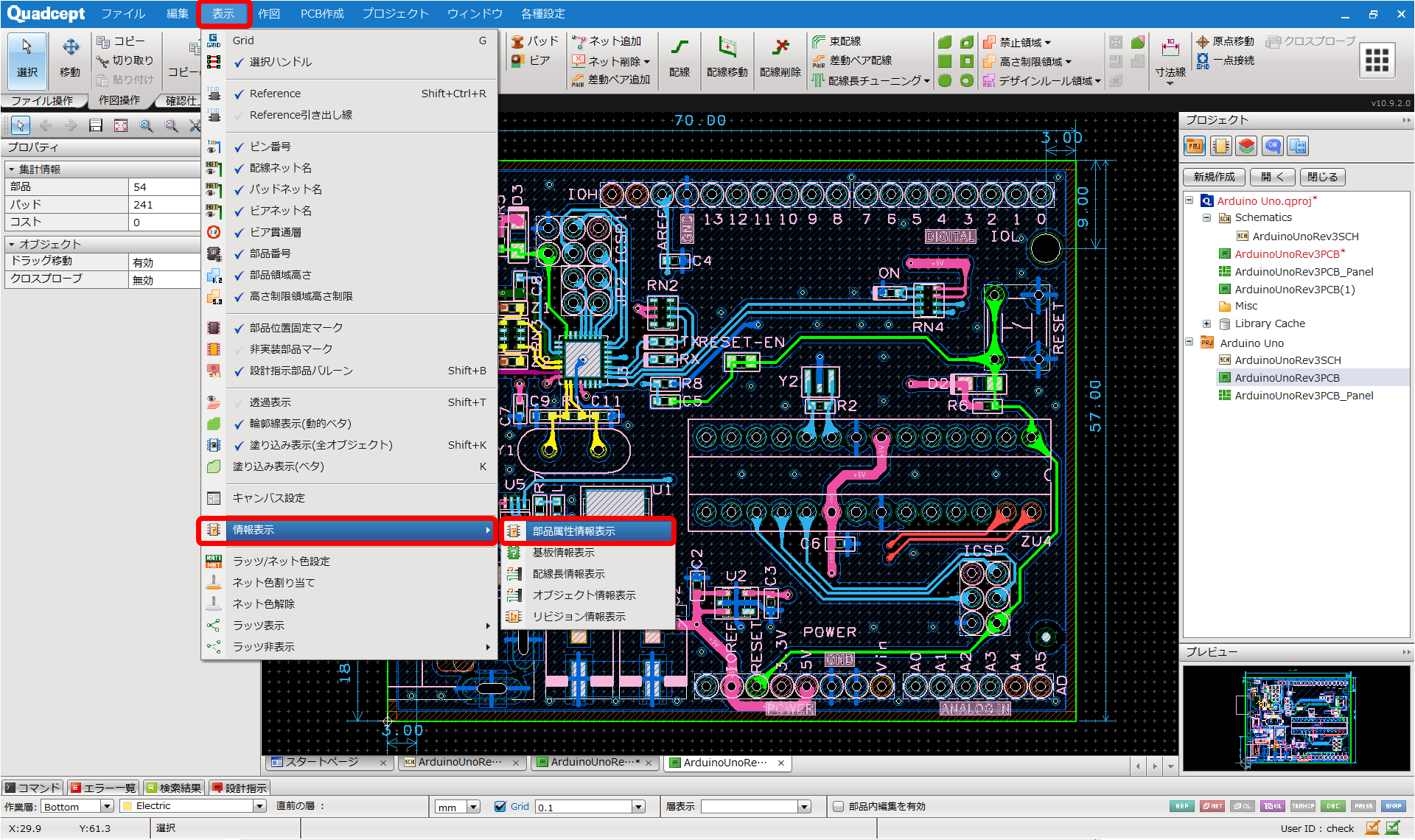

(1) 【編集】
→【部品属性情報表示】
を選択

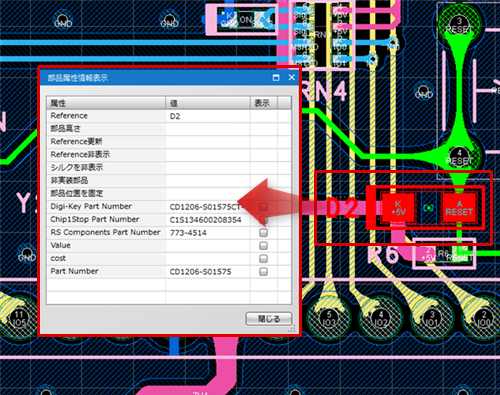

  「部品属性情報表示」画面が表示されます。
部品、シンボル、フットプリントなどのオブジェクトを選択すると属性が表示されます。


  複数を選択した場合、
同じ内容は表示され、異なる内容は空欄で表示されます。

内容を編集する必要がない場合は、プロパティウィンドウからもプロパティ表示で部品属性を確認できます。
