回路図エディタ : 各種便利機能

整列

選択しているオブジェクトを整列する機能です。
オブジェクトを整列したり、均等に配置する機能です。部品をそろえたり、均等に配置するときなどに便利です。

整列には以下の種類があります。

選択オブジェクトの左揃え
選択オブジェクトの横方向中央揃え
選択オブジェクトの右揃え
選択オブジェクトの上揃え
選択オブジェクトの縦方向中央揃え
選択オブジェクトの下揃え
選択オブジェクトの左右等間隔揃え
選択オブジェクトの上下等間隔揃え




整列方法
オブジェクトの整列方法をご紹介します。

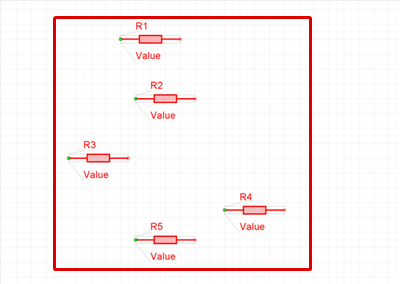

(1) 整列したいオブジェクトを選択します。

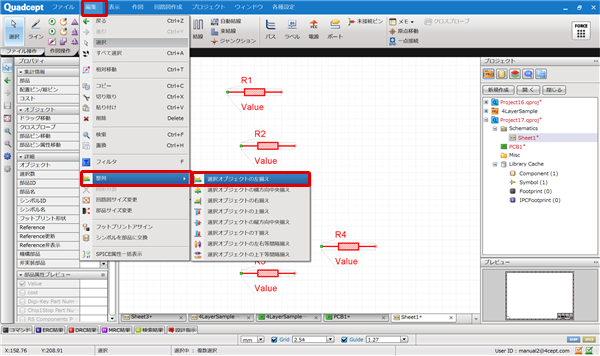

(2) 【編集】
→【整列】
→【選択オブジェクトの左揃え】
をクリック
  オブジェクトが整列されます。




選択オブジェクトの左揃え

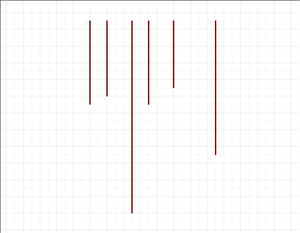

アイコン 整列前 整列後



選択オブジェクトの横方向中央揃え
アイコン 整列前 整列後



選択オブジェクトの右揃え
アイコン 整列前 整列後




選択オブジェクトの上揃え
アイコン 整列前 整列後



選択オブジェクトの縦方向中央揃え
アイコン 整列前 整列後



選択オブジェクトの下揃え
アイコン 整列前 整列後




選択オブジェクトの左右等間隔揃え
アイコン 整列前 整列後



選択オブジェクトの上下等間隔揃え
アイコン 整列前 整列後
