回路図エディタ : ラベルを配置する

ラベルの編集

ラベル編集機能の各種作業をご紹介します。

ラベルを移動する方法
ラベルを削除する方法
ラベルをコピーする方法
属性を編集する方法

ラベルを移動する方法

ラベルは結線上にのみ配置できます。結線のないところには配置できません。

ドラッグ移動
移動モードで移動(右クリック→【選択オブジェクトの移動】クリック)
移動グリッドを移動

■移動パターン1

移動前 移動後




ラベルを削除する方法

削除する方法は、下記作業となります。

選択して、Deleteキー押下



ラベル削除する方法
ラベルを削除する方法をご紹介します。
(1) 削除したいラベルを選択
(2) Deleteキー押下
  選択したラベルが削除されます。



ラベルをコピーする方法

STEP1:コピーしたいラベルを選択し、右クリック→【コピー】(ショートカットキー「Ctrl+C」でも可能です。)
STEP2:右クリック→【貼り付け】でカーソルにコピーしたラベルが表示されます。
STEP3:配置したい場所でクリック。


ラベル名の編集

配置したラベル名の編集を行います。
ラベルの編集には以下のような方法があります。

方法1:属性画面から変更する方法
方法2:プロパティウィンドウから変更する方法

属性画面から変更する方法
ラベルをダブルクリックした属性画面から編集する方法をご紹介します。

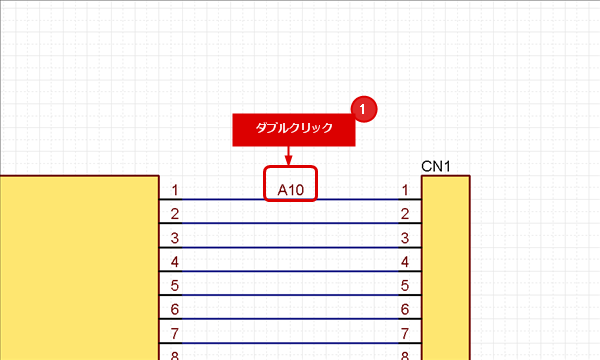

(1) ラベルをダブルクリック
⇒【ラベル配置ダイアログ】を開きます。
(2) 「ラベル名」を入力
(3) 「OK」をクリック
  ラベル名が変更されます。




プロパティウィンドウから変更する方法
プロパティウィンドウから変更する方法をご紹介します。

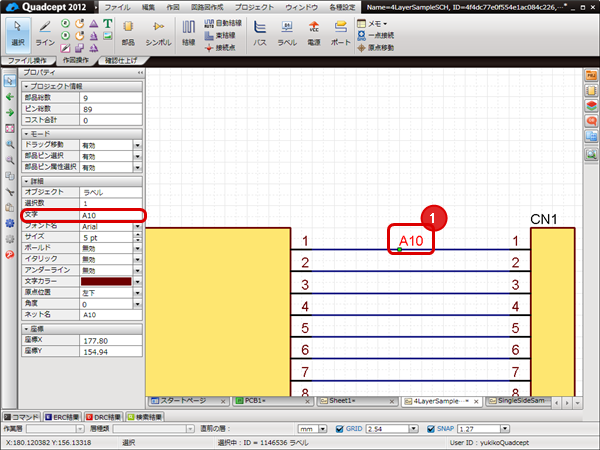

(1) ラベルをクリック
⇒【プロパティウインドウ】にラベルのプロパティが表示されます。

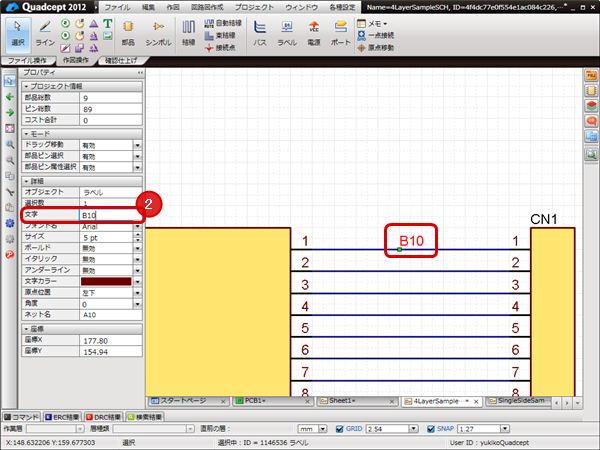

(2) 【プロパティウインドウ】
→「文字」に
ラベル名を入力 し、Enterキーで確定
  ラベル名が変更されます。
