プリント基板CAD : DRCエラー詳細

DRCエラー:未配線ネット

■エラー確認種別:
  未配線ネット

■エラーマーク:


■エラー内容:
  PCB設計の配線状況をチェックします。
  ネットの接続情報(ネットリスト)通りの接続が完了していない場合にエラー検出します。
  ラッツネットが残っている状態です。

■エラーの修正:
  該当の未配線箇所に対し配線/ベタを接続してください。

エラー修正例(未配線ネット)
「未配線ネット」のエラーが発生した場合のエラーの修正例をご紹介します。

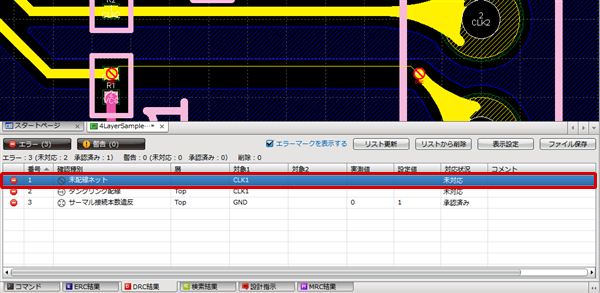

(1) 「未配線ネット」のエラーをクリック

⇒エラー箇所へと画面が遷移します。
(2) 配線」コマンドを選択し、浮いた配線とパッドを接続
再度DRCを実行するとエラーが解消されます。
