Quadcept : 部品の作成方法

STEP8: スワップ情報の登録

ピンにスワップの情報を登録しておき、PCB設計時にピンスワップやグループスワップを行うことができます。
スワップの登録方法は以下のとおりです。

スワップ情報の登録
スワップする必要がない場合は、この項目は飛ばしても問題ありません。
(1) 「ピン」タブを選択

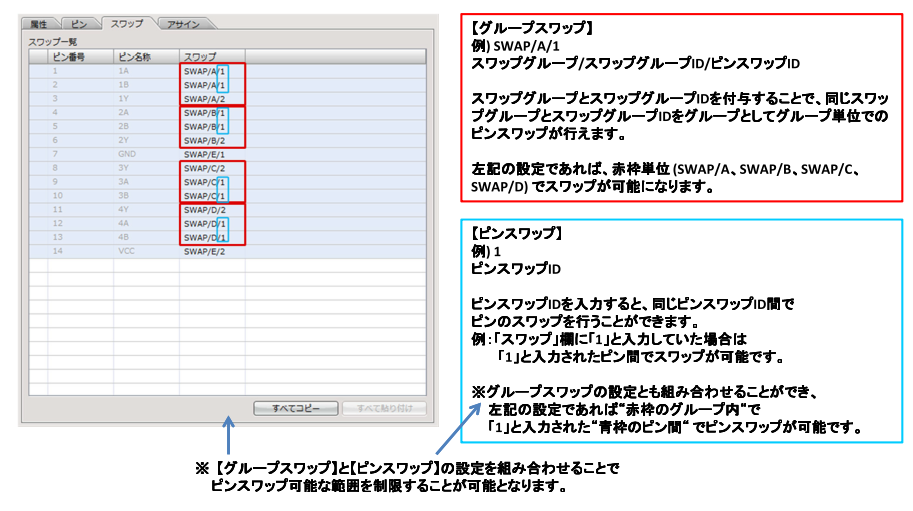

(2) ピンスワップ/グループスワップ規則にそって設定を行う




ピンスワップ/グループスワップの規則



ゲート登録時、同じ形状のシンボルを登録した場合は、自動的にスワップが設定されます。
