回路図エディタ : 図面枠編集

図面枠変更

図面枠変更は現在開いている回路図に図面枠を読み込み、図面枠を変更することができます。

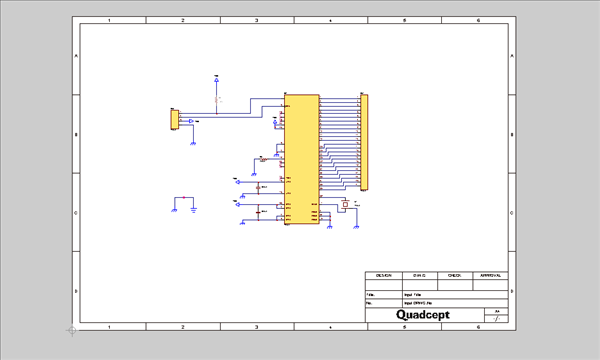

図面枠変更前 図面枠変更後



図面枠変更
現在開いている回路図の図面枠を変更する方法をご紹介します。
(1) 【プロジェクト】
→【図面枠編集】
→【図面枠変更】
クリック

(2) 変更後の図面枠を選択
(3) 「OK」クリック
(4) 「OK」クリック
  図面枠が読み込まれます。

位置の調整は【作図】→【原点移動】や【編集】→【すべて選択】でオブジェクトを移動することで行えます。

プロジェクト内に複数シートある場合は、上記手順(3)の後に適用シート選択画面が表示され適用シートを選択して、一括で変更することができます。

図面枠変更時も自動的に同じ属性文字がある場合、文字(内容)を継承します。
詳しくはマクロ属性文字を参照ください。
