Quadcept : プロジェクトの機能

PCBプロジェクト新規作成

PCBプロジェクトを作成する方法です。プロジェクトの中にPCBシートが1枚入った状態で新規作成されます。

以下の方法から行うことができます。

・新規作成ボタンから行う方法
・右クリックメニューから行う方法
・メニューから実行する方法




新規作成ボタンから行う方法
プロジェクトウィンドウの新規作成ボタンから行う方法をご紹介します。
(1) 「新規作成」
→【PCBプロジェクト】
をクリック
  PCBが1枚入ったプロジェクトが作成されます。
また、PCBが自動的に開きます。




右クリックメニューから行う方法
プロジェクトウィンドウの右クリックメニューから行う方法をご紹介します。
(1) プロジェクトウィンドウで
右クリック
→【新規作成】
→【PCBプロジェクト】
をクリック
  PCBが1枚入ったプロジェクトが作成されます。
また、PCBが自動的に開きます。

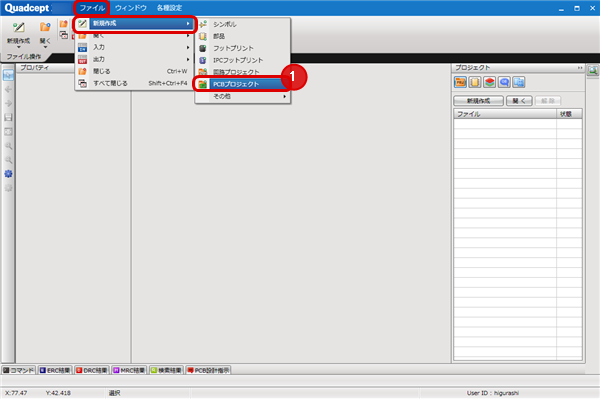

メニューから実行する方法
メニューから行う方法をご紹介します。
(1) 【ファイル】
→【新規作成】
→【PCBプロジェクト】
をクリック
  PCBが1枚入ったプロジェクトが作成されます。
また、PCBが自動的に開きます。
