QuadceptではNEC社のPLM/PDMシステムObbligatoとファイル連携が可能となっております。

連携用ファイル一式を指定ディレクトリに出力することでObbligatoが検知し取り込み連携を行います。

連携ファイル一式

Obbligatoファイル出力で連携するファイルは以下のとなります。

プロジェクト属性情報.csv
回路図面.pdf
PCB図面.pdf

※指定ディレクトリに連携用フォルダが作成され、上記ファイルが格納されます。
　・連携用フォルダ：YYYYMMDDhh24mmss_プロジェクト名
　同指定ディレクトリにObbligato検知用処理完了ファイル.end（空ファイル）が作成されます。
　・Obbligato検知用処理完了ファイル：YYYYMMDDhh24mmss_プロジェクト名.end

---

Obbligatoへの連携ファイル一式を出力する方法

QuadceptのデータからObbligatoへの連携ファイル一式を出力する方法について紹介します。

Obbligato連携ファイルを出力する方法

(1) 【ファイル】 →【出力】 →【Obbligatoファイル】 ⇒「Obbligatoファイル出力」画面が開きます。

(2) Obbligato連携に使用する属性設定を行、『出力ディレクトリ』を指定する。 (3) 【OK】をクリック

(4) 「OK」をクリック



---

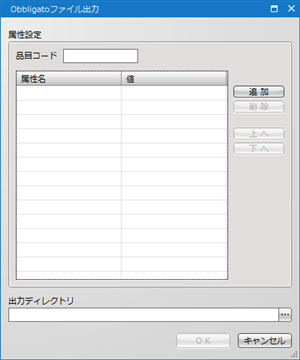

Obbligatoファイル出力画面

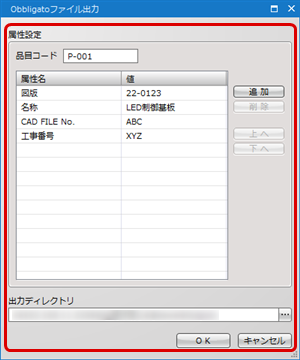

属性設定

項目	説明
品目コード	Obbligatoで使用する識別のコードを入力します。
属性名	ユーザーが任意で指定する属性情報を入力します。
出力ディレクトリ	DXF/DWG出力する単位を指定します。
