プリント基板CAD : DRC/MRC設定

クリアランス(MRC)

MRCのクリアランス設定では、各オブジェクト間のクリアランス(間隔)の設定を行うことができます。
MRCは製造的な観点からのチェックとなり、シルク間やレジスト間等のクリアランス違反をチェックすることが可能です。
また、チェックを行うオブジェクトが配置されている対象層を指定することが可能です。

DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

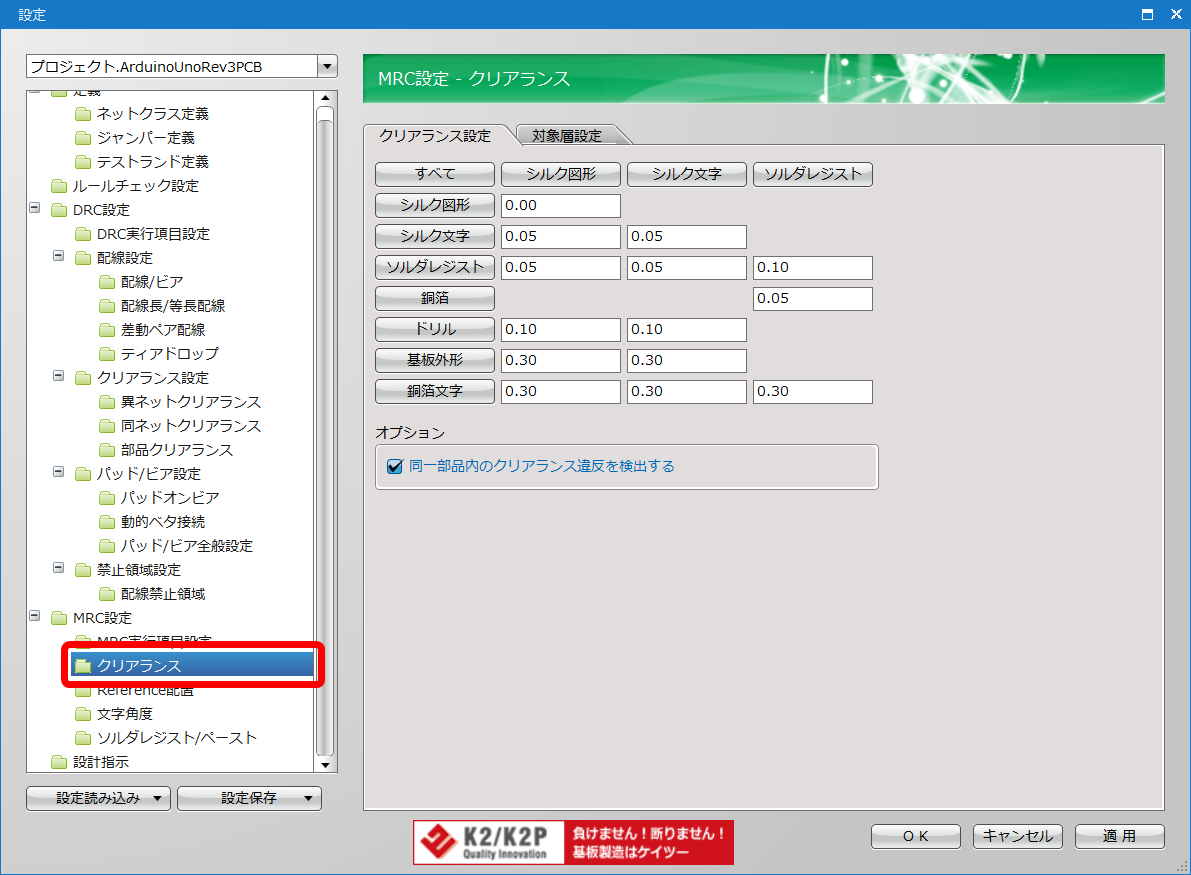

クリアランス設定

対象層設定


設定

クリアランスの設定を行います。

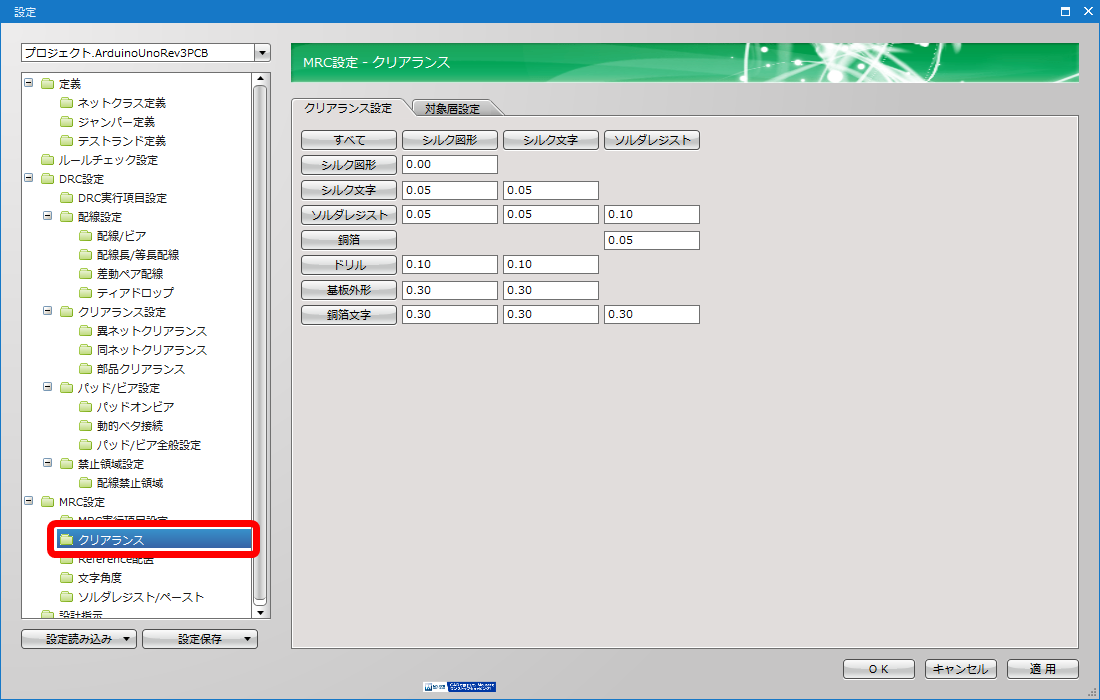

クリアランスの設定方法
実際の設定を行います。
  個別で値を設定したい場合は、テキストボックスに値を入力することができます。
クリアランスの設定は縦軸と横軸の交わるところが適用されます。
赤枠の場合、「シルク図形」と「ソルダレジスト」のクリアランスは「0.2」となります。

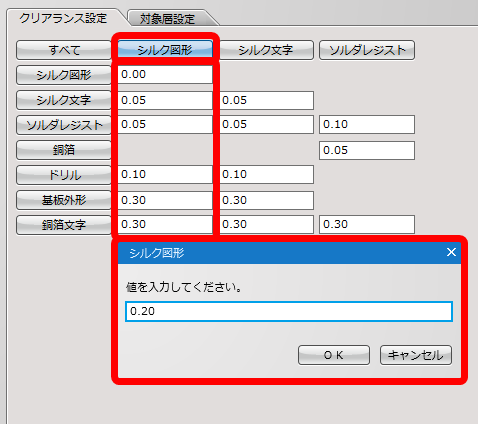

  「項目名」を押下すると、縦一列、横一列、すべてを一括で設定することができます。
  ※「シルク図形」ボタンを押下した場合、先頭の項目の値が一列に設定されます。

クリアランスチェックを行う対象層の設定を行います。

対象層の設定方法
実際の設定を行います。

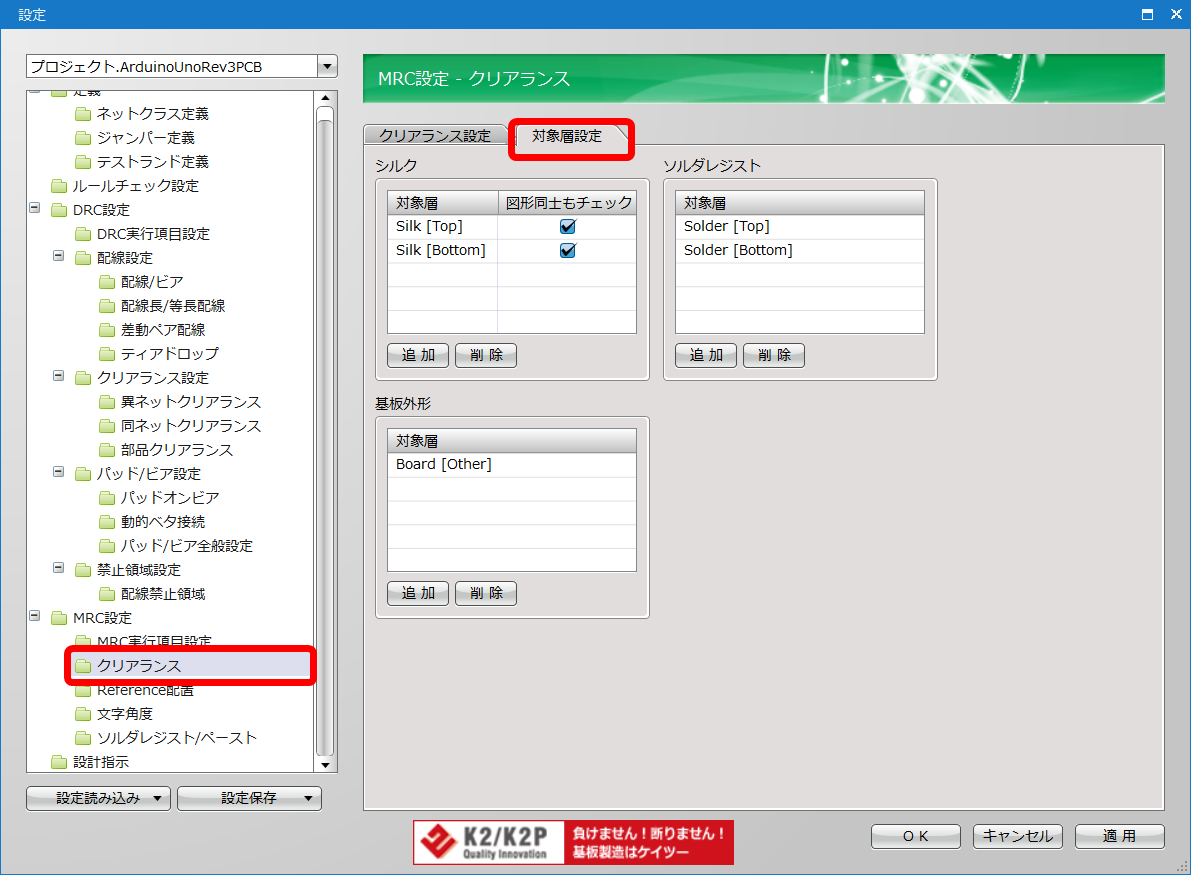

  上部タブを「対象層設定」に切り替えます。
  【追加】を押すと「対象層の選択」として指定可能な層がリストされます。
各オブジェクトにおいてチェックしたい層を指定してください。
※リストにはカスタイマイズ層を含めて選択可能な層のみ表示となります。
  各オブジェクトにおいてチェック不要な層は選択し【削除】を押すことでチェック対象層から外すことが可能です。

クリアランス設定

設計のオブジェクト間クリアランスを指定します。

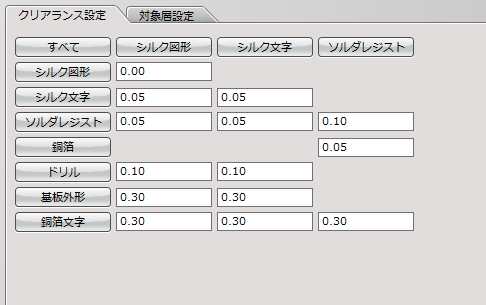

クリアランス設定例

クリアランス設定の内容紹介
項目名 内容

すべて

「すべて」をクリックすると表のすべてのクリアランス値を一括で変更できます。

シルク図形

シルク図形に対するクリアランス値を設定します。

シルク文字

シルク文字に対するクリアランス値を設定します。

ソルダレジスト

ソルダレジストに対するクリアランス値を設定します。

銅箔

銅箔文字以外の銅箔に対するクリアランス値を設定します。

ドリル

ビアやパッドにランド(銅箔部分)がない場合のドリルに対するクリアランス値を設定します。

基板外形

基板外形に対するクリアランス値を設定します。

銅箔文字

銅箔文字に対するクリアランス値を設定します。

 オプション設定
項目名 内容

同一部品内のクリアランス違反を検出する

チェックを外すと同一部品内はチェックの対象外となります。

※チェックOFFでも同一部品内の「シルク図形:シルク文字」「シルク文字:シルク文字」のチェックは対象となります。

チェック対象外にする項目は負数(-1など)を入力してください。
