回路図エディタ : 各種出力(部品表、ネットリストなど)

回路図印刷

作成した回路図を印刷する操作をご紹介いたします。

項目 内容

回路図印刷

現在、設計作業領域で表示している回路図を印刷します。
プロジェクト内の全てのシートを印刷したり、印刷対象のチェックの付け外しによって印刷するシートを選択することもできます。

バッチ出力

バッチ出力とは回路図の仕上げ作業であるネットリスト、部品表の出力、印刷等をまとめて処理する機能のことです。
設定は保存できるため、一度バッチ出力の設定をしておくと回路図のリリース時にネットリスト、部品表の出力、印刷等を
ワンクリックで行えるようになります。

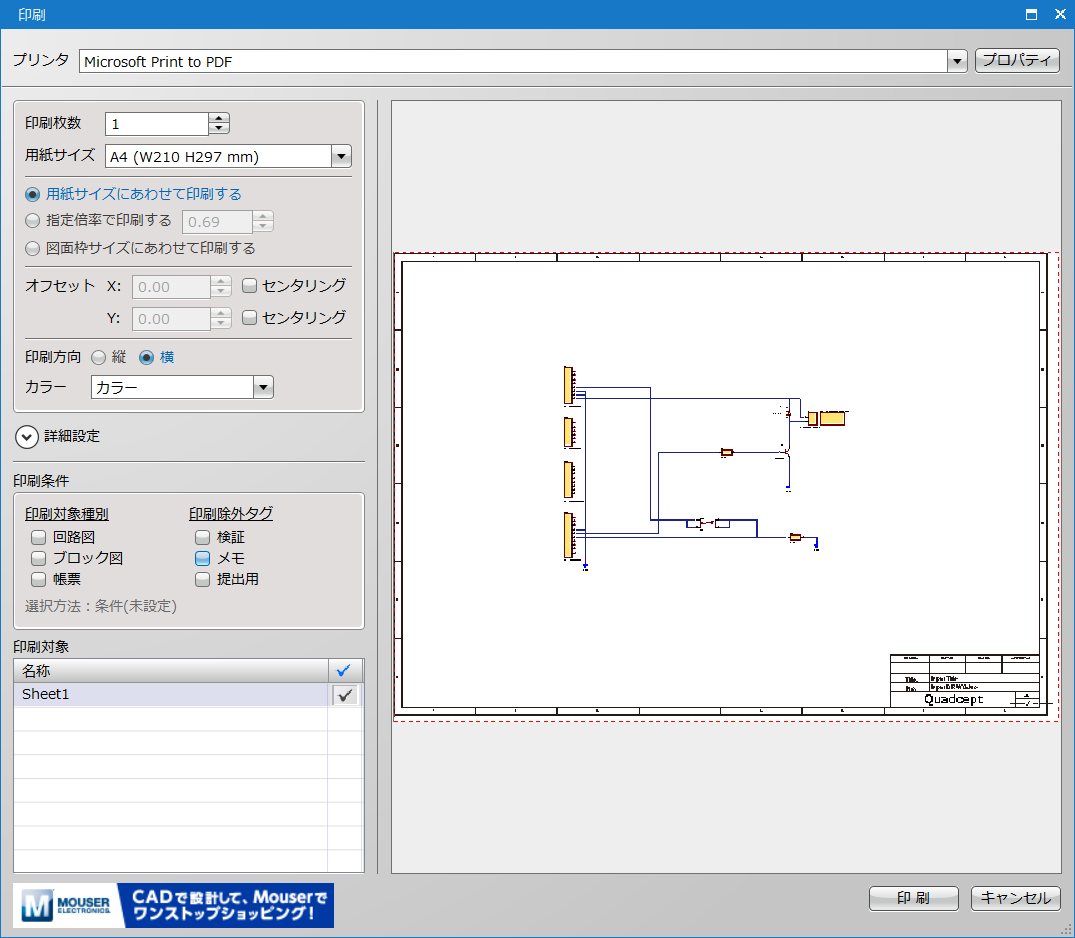

印刷画面詳細

項目 内容

プリンタ

出力対象のプリンタを設定します。
PDFで印刷したい場合はPDF Writer(Cute PDFやPrimo PDFなど)を選択ください。
Tiffで印刷したい場合は、Tiff Writer(TiffWriter など)を選択ください。
※記載されている会社名、製品名またはサービス名は各社の商標または登録商標です。

プリンタ詳細設定

選択しているプリンタの詳細設定を行います。

印刷枚数

印刷枚数を指定します。プロジェクト印刷の場合は、全体の印刷部数となります。

サイズ

印刷する用紙サイズを設定します。

用紙サイズに合わせて印刷する

自動的に用紙サイズに合うように倍率を調整します。

指定倍率で印刷する

指定した倍率で印刷を行います。

図面枠サイズに合わせて印刷する

図面枠のサイズを基準にして印刷します。
マクロ属性文字のFrame.PaperSizeを指定している場合は、指定したサイズで印刷します。

オフセット

左側に余白を開けたい時など、全体の図面位置にオフセットを設けることができます。
「センタリング」にチェックを入れた場合、オフセットを参照せずすべてのオブジェクトを含む範囲を中心に印刷します。

印刷方向

印刷の方向を「縦」「横」から選択できます。

カラー

色の設定を「カラー」「グレースケール」「モノクロ」の3種類から選択できます。

メモ表示

メモ層の表示/非表示を選択できます。

印刷対象

シートの印刷対象を確認できます。
右側にチェックが入っているシートが印刷対象となります。
クリックすることで、プレビュー画面が切り替わります。

プロジェクト内の全てのシートを印刷する

チェックを入れると印刷対象にプロジェクト内の回路図が表示されます。
印刷対象のチェックの付け外しによって印刷するシートを選択することもできます。

ゲート番号を非表示にする

チェックを入れるとゲート番号を非表示にして印刷します。




回路図印刷

現在、設計作業領域で表示している回路図を印刷します。

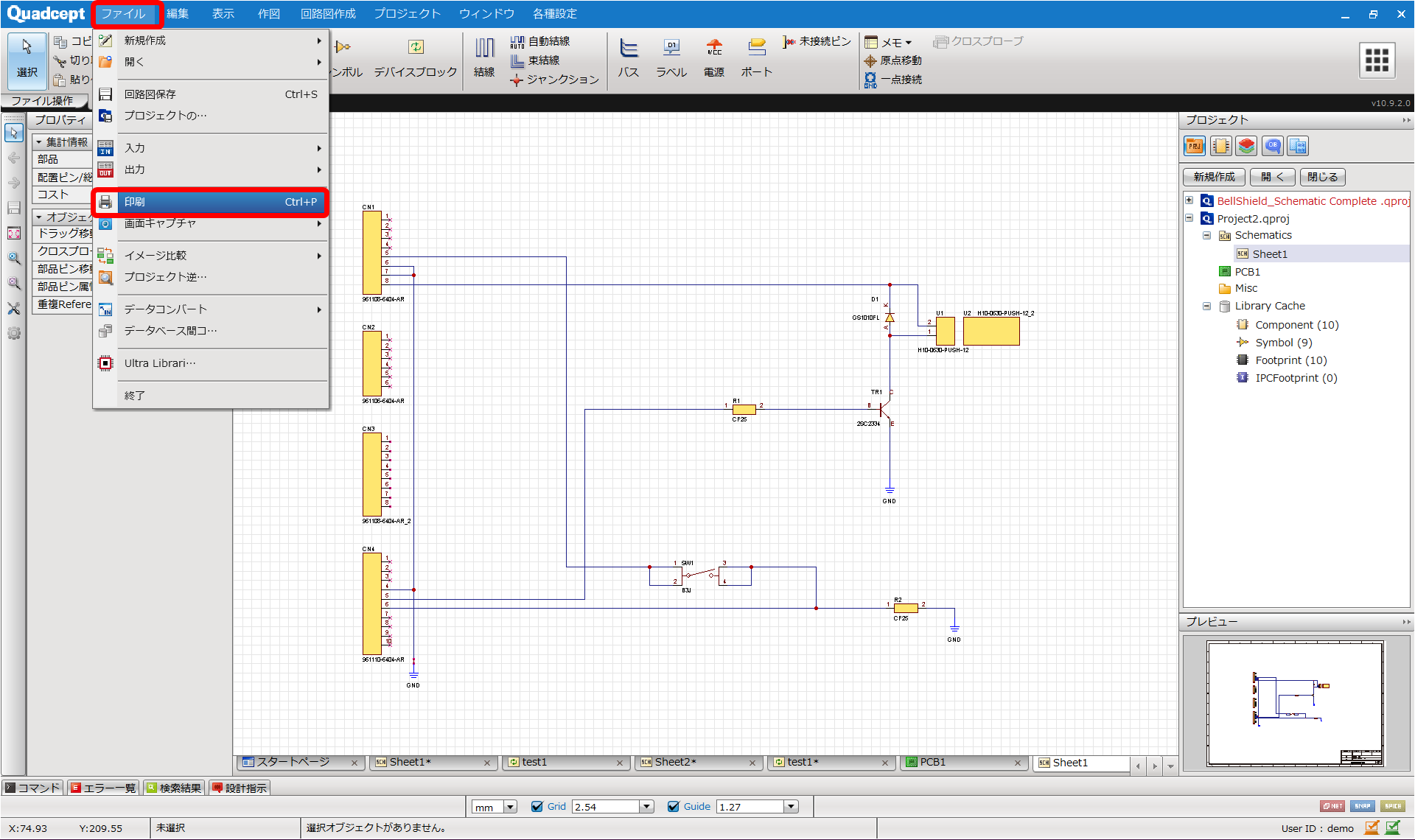

表示されている回路図の印刷は下記作業となります。

(1)

【ファイル】
→【印刷】
をクリック

⇒印刷ダイアログが開きます。

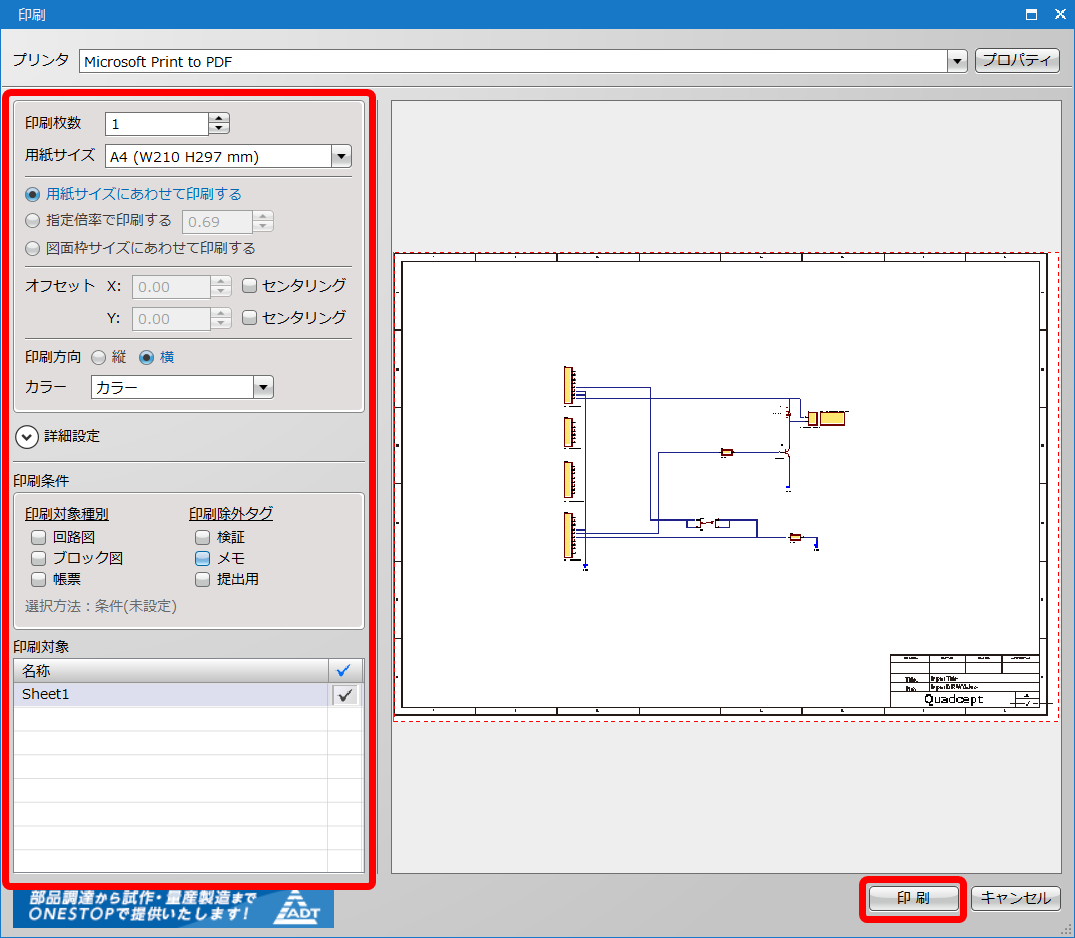

(2) 印刷設定を行う
※詳細は印刷画面詳細をご覧ください。
(3) 「印刷」をクリック
