プリント基板CAD : 表示オプション

ビア貫通層表示

ビア貫通層(ビアの開始層と終了層)の表示/非表示を切り替えることができます。

全層貫通ビアは非表示となります。

ビアの貫通層非表示 ビアの貫通層表示



ビア貫通層表示切り替え
ビア貫通層の表示を切り替える方法をご紹介します。

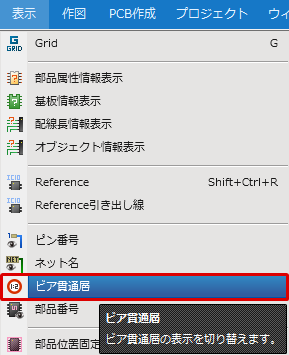

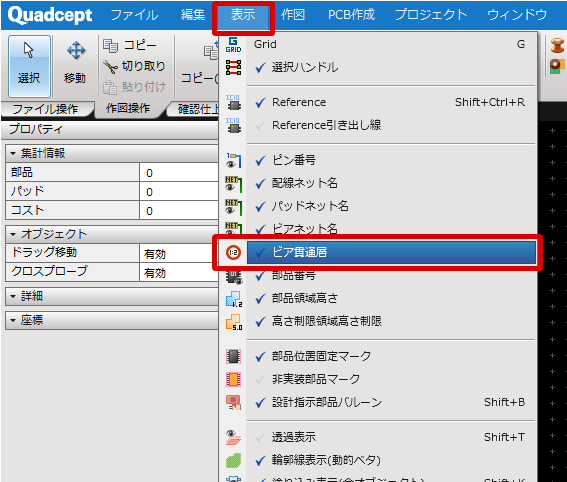

(1) PCB画面にて、
【表示】
→【ビア貫通層】
を選択

⇒ビア貫通層の表示状態が切り替わります。

ビア貫通層表示切り替えは環境設定からも設定変更ができます。
環境設定画面の開き方につきましては環境設定についてをご覧ください。
