プリント基板CAD : 各種便利機能

整列

選択しているオブジェクトを整列する機能です。
オブジェクトを整列したり、均等に配置する機能です。部品をそろえたり、均等に配置するときなどに便利です。

整列には以下の種類があります。

選択オブジェクトの左揃え
選択オブジェクトの横方向中央揃え
選択オブジェクトの右揃え
選択オブジェクトの上揃え
選択オブジェクトの縦方向中央揃え
選択オブジェクトの下揃え
選択オブジェクトの左右等間隔揃え
選択オブジェクトの上下等間隔揃え



整列方法
オブジェクトの整列方法をご紹介します。
(1) 整列したいオブジェクトを選択します。
(2) 【編集】
→【整列】
→【選択オブジェクトの左揃え】
を選択
  オブジェクトが整列されます。




選択オブジェクトの左揃え

選択オブジェクトの左端部分のX座標をそろえます。

アイコン 整列前 整列後



選択オブジェクトの横方向中央揃え

選択オブジェクトの中心部分のX座標をそろえます。

アイコン 整列前 整列後



選択オブジェクトの右揃え

選択オブジェクトの右端部分のX座標をそろえます。

アイコン 整列前 整列後




選択オブジェクトの上揃え

選択オブジェクトの上部分のY座標をそろえます。

アイコン 整列前 整列後

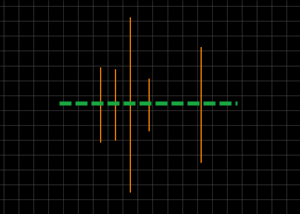

選択オブジェクトの縦方向中央揃え

選択オブジェクトの中心部分のY座標をそろえます。

アイコン 整列前 整列後



選択オブジェクトの下揃え

選択オブジェクトの下部分のY座標をそろえます。

アイコン 整列前 整列後




選択オブジェクトの左右等間隔揃え

選択オブジェクトの中央部分のX座標を等間隔にそろえます。

アイコン 整列前 整列後



選択オブジェクトの上下等間隔揃え

選択オブジェクトの中央部分のY座標を等間隔にそろえます。

アイコン 整列前 整列後
