プリント基板CAD : 表示オプション

Reference(リファレンス)

PCB設計時にReference(リファレンス、参照名)の表示/非表示を切り替えることが可能です。

Reference表示 Reference非表示



Reference表示切り替え
Referenceの表示状態を切り替える方法をご紹介します。

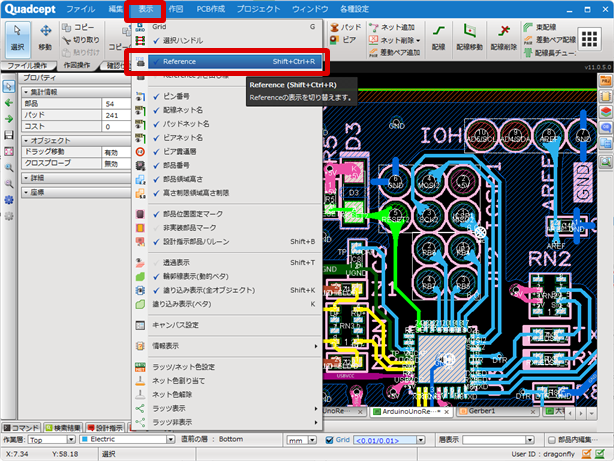

(1) PCB画面にて
→【表示】
→【Reference】
を選択

⇒Referenceの表示状態が切り替わります。

その他、ショートカットキー「Shift+Ctrl+R」や表示・機能切り替えアイコン、環境設定の作図(PCB)からも表示の切り替えが可能です。
