プリント基板CAD : 各種便利機能

層間移動

層間移動は選択したオブジェクトを異なる層に移動/コピーすることができます。

層間移動

選択したオブジェクトを移動先層を指定することで層の移動/コピーすることができます。

コピーを作成するにチェックを入れた場合はコピーになります。


層間移動
選択したオブジェクトの移動先層を指定して層を移動/コピーすることができます。
(1) 移動したいオブジェクトを選択します。

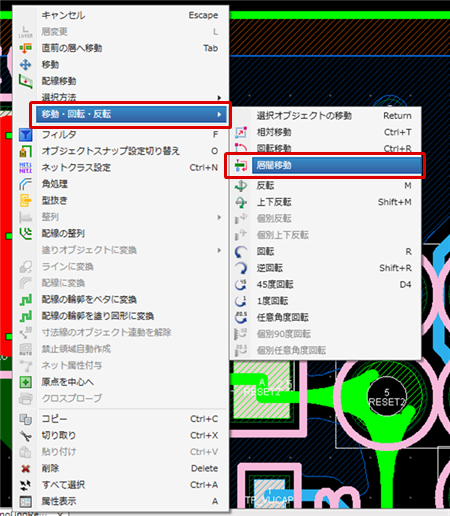

(2) 右クリック
→【移動・回転・反転】
→【層間移動】を選択

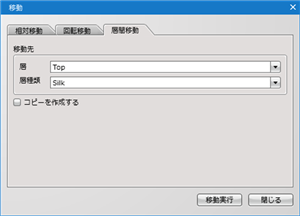

⇒「層間移動」画面が開きます。

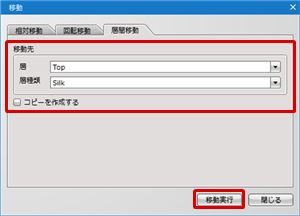

(3) 各種設定を行い「移動実行」クリック
選択したオブジェクトが指定した層に移動します。
