プリント基板CAD : 配線作業

配線コピー

配線をコピーすることができ、同じ形状の配線を複数引く必要がある時に便利です。
配線は自動的に配置したパッドのネット名になり、作業効率が大幅に向上します。

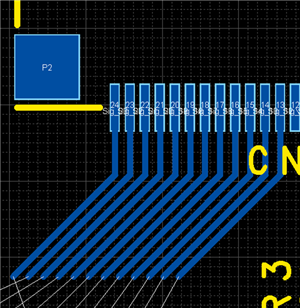

配線コピー前 配線コピー後




配線コピー
配線コピーの方法をご紹介します。
(1) コピーする配線を選択
(2) 基準にしたい選択ハンドルにカーソルをあわせコピー(Ctrl+C)
(3) 貼り付け(Ctrl+V)でカーソルにコピーした配線がついてくるので、クリックして貼り付け
  繰り返すことで配線がコピーされます。
