プリント基板CAD : ネット操作

ネット追加

ネットリストの読み込みやPCB転送で回路図のネットを読み込むことができますが、ネットリストがない場合や、部品の追加などでネットの追加を行う場合があります。

ネット情報は非常に重要となるので、慎重に作業を行ってください。
以下にネットの追加方法をご紹介します。

「ネット追加」メニューで追加する方法
オブジェクトにネット名を指定する方法

「ネット追加」メニューで追加する方法
「ネット追加」メニューでネットを追加する方法をご紹介します。
(1) 【PCB作成】→【ネット追加】を選択
(2) 接続元のパッド上でクリック
(3) 接続先のパッド上でダブルクリック
  ※クリックで接続をつなげていき、最後にダブルクリックで確定することもできます。
(4) ネット名を入力し「OK」クリック
  ネットが付加され、ラッツが表示されます。




ネット追加時の各種作業

ネットを追加する際の各種作業をご紹介します。

ネット追加メニューの選択方法
ネット追加モードを解除する



ネット追加メニューの選択方法

【PCB作成】→【ネット追加】を選択

その他、いろいろな実行方法があります。メニューの実行についてを参照してください。



ネット追加モードを解除する

ネット追加モードを解除する方法は下記作業となります。

右クリック→【キャンセル】を選択
※キーボードの「Escape」を押下




オブジェクトにネット名を指定する方法
オブジェクトにネット名を指定することでネット追加を行う方法をご紹介します。
(1) 接続元のパッドと接続先のパッドを選択

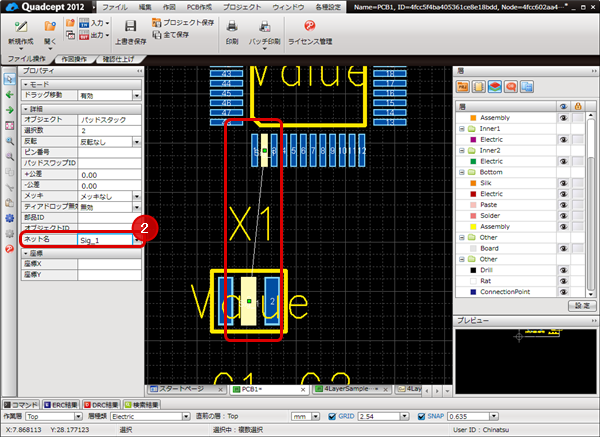

(2) プロパティウィンドウでネット名を設定しEnterで確定
  ネットが付加され、ラッツが表示されます。
