回路図エディタ : 各種便利機能

DXF/DWG入力

他CADで作成した形状データを読み込むのにDXFやDWGを使うことができます。
図面枠を流用するのにも、他CADの回路図をトレースするのにも、さまざまな使い方ができます。

対応フォーマット

対応しているDXF,DWGフォーマットは以下のバージョンです。

フォーマット DXF ASCII DXF Binary  DWG
対応バージョン

R9
R10
R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)

R10
R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)

R12
R13
R14
AC1015(2000)
AC1018(2004)
AC1021(2007)
AC1024(2010)
AC1027(2013)
AC1032(2018)

対応ドキュメント

DXF/DWG入力できるドキュメントは以下のとおりです。

シンボル
図面枠
ピン
ポート
電源
回路図




DXF/DWGデータを読み込む方法

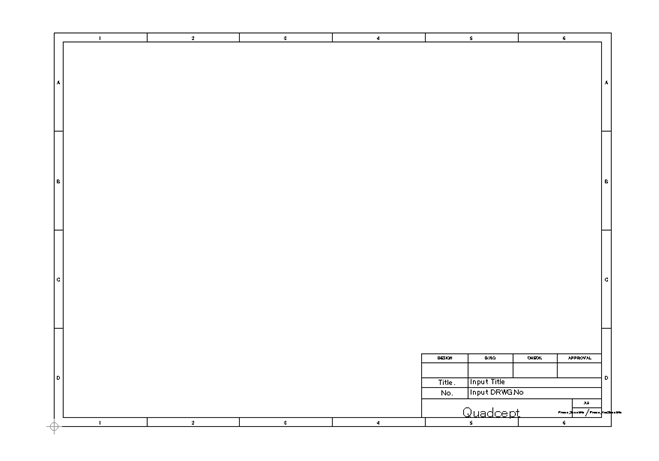

他CADで使用していた図面枠を流用したり、回路図のトレースを行う場合などにDXFデータまたはDWGデータを読み込む方法です。

DXF/DWGデータを読み込む方法
(1) 【ファイル】
→【入力】
→【DXF/DWG】
⇒「DXF/DWG入力」画面が開きます。

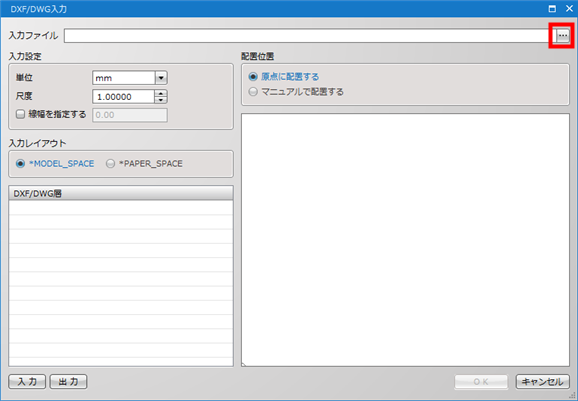

(2) 読み込み先「・・・」をクリック⇒「ファイルを開く」画面が開く。

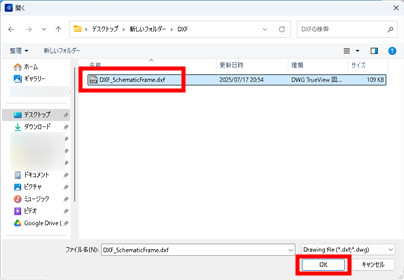

(3) DXFファイルを選択
(4) 「開く」をクリック

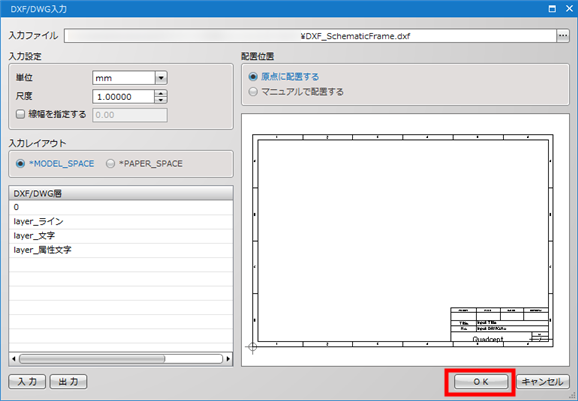

(5) 「OK」をクリック
  DXFデータが読み込まれます。

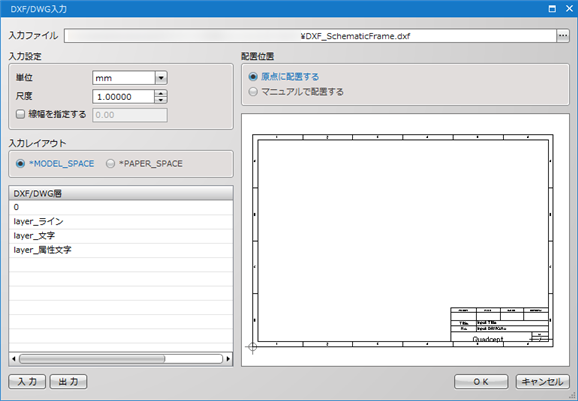

DXF/DWG入力画面

項目 説明

入力ファイル

読み込むDXF/DWGファイルを指定します。

単位

DXF/DWG入力する単位を指定します。DXF/DWG出力時の単位と同じものを設定ください。

線幅を指定する

チェックを付けることで、DXF/DWG入力するラインの線幅を指定することができます。
線幅を指定しない場合は、DXF/DWG内のラインが保持している線幅で入力されます。
線幅を指定せず、かつ、DXF/DWG内のラインに線幅が設定されていない場合は、線幅「0」で入力されます。

入力レイアウト

レイアウトブロックの「*MODEL_SPACE」「*PAPER_SPACE」を選択します。
DXF/DWG出力時の設定と同じものを設定ください。

DXF/DWG層

読み込んだDXF/DWGファイルに指定されている層が一覧で表示されます。

配置位置

読み込んだDXF/DWGデータを「原点に配置する」か「マニュアルで配置する」かを選択することができます。
