Quadcept : プロジェクトの機能

プロジェクトの保存

プロジェクトの保存はプロジェクト全体の保存を行います。

メニューバーから実行する方法
プロジェクトウィンドウから実行する方法

メニューバーから実行する方法
メニューバーからプロジェクトを保存する方法をご紹介します。メニューバーからの保存はプロジェクト内の設計シートを開いた状態でのみ実行可能です。
(1) 【ファイル】
→【プロジェクトの保存】
を選択

⇒現在アクティブとなっている設計シートを持つプロジェクトが保存されます。



プロジェクトウィンドウから実行する方法
プロジェクトウィンドウからプロジェクトを保存する方法をご紹介します。

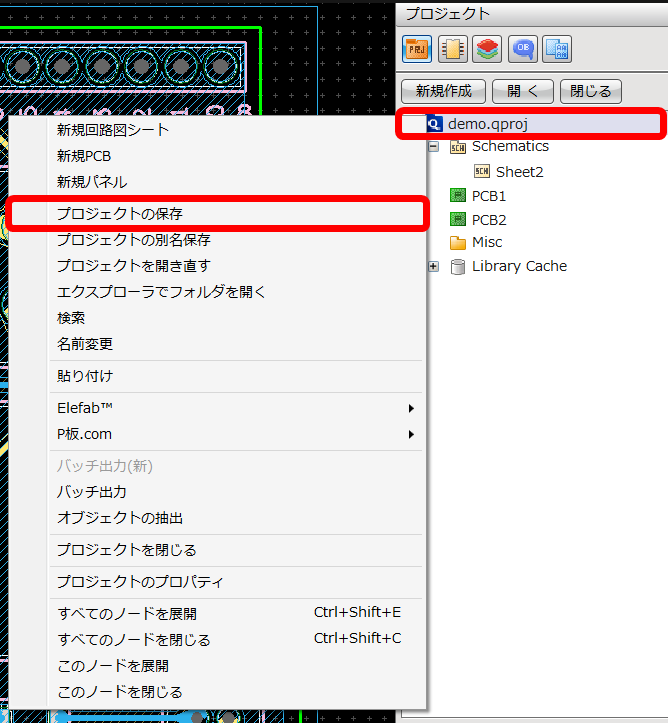

(1) 保存したいプロジェクトを選択
(2)

【右クリック】
→【プロジェクトの保存】
を選択

⇒選択したプロジェクトが保存されます。

※プロジェクトの他にも各シートに対し
 【右クリック】メニューを開き
 保存作業を行うことができます。
 以下の「保存の対象について」を
 参照してください。




保存の対象について

Quadceptでは「プロジェクトの保存」の他、いくつか保存のメニューがあり、それぞれ保存の対象が異なります。詳しくは以下の表をご確認ください。
プロジェクトウィンドウにて各シートを【右クリック】で存在する保存メニューが異なります。

  プロジェクトの保存
(プロジェクト)
回路図保存
(回路図フォルダ)
保存
(PCB・パネルシート)
保存
(Miscフォルダ)

プロジェクトのツリー構造

保存

プロジェクト名の変更・
シート名の変更

保存

プロジェクト設定

保存

回路図設定

保存 保存

回路図シート

保存

保存



ERC/DRC設定

保存 保存

ERC/DRC結果

保存 保存

PCB設定

保存   保存

PCBシート

保存   保存

DRC/MRC設定

保存   保存

DRC/MRC結果

保存   保存

Miscファイル

保存     保存
