LTspice電源部品の電圧・電流や波形の設定

LTspice電源部品の電圧・電流や波形の設定について、ご説明します。
LTspice連携で使用する電源部品は、共通の設定と、波形や電源の種類によって変わる設定の2種類が存在しています。
ここでは共通の設定についてご説明します。

電圧源

電圧源の場合、"小信号AC解析"と"寄生プロパティ"の項目があります。

小信号AC解析
項目 内容
AC波形の振幅 AC解析のAC信号の大きさを設定
※通常は0dBとなる1Vを設定 ※単位のVは省略可能
AC波形の位相 AC解析の位相角を設定
※通常は相対量を調べるため"0"としておくと、入力を基準とした値が求められます。



寄生プロパティ
項目 内容
直列抵抗値 電源の内部抵抗を設定
並列容量 電源の並列コンデンサを設定



あとは希望の波形によって設定内容がかわりますので、下記の一覧より確認してください。

電圧源
項目名 内容
電圧源-直流信号 DC電源を意味ます
電圧源-正弦波 sin波を出力する電源を意味ます
電圧源-パルス波 方形波を出力する電源を意味ます
電圧源-ノコギリ波 ノコギリの刃のような形状を出力する電源を意味ます
電圧源-FM波 周波数変調する波形を出力する電源を意味ます
電圧源-PWL波 自分で希望する波形を出力する電源を意味ます

サンプルのspice部品はこちらからダウンロード出来ます。

電流源

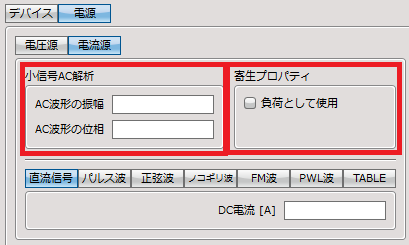

電流源の場合、"小信号AC解析"と"寄生プロパティ"の項目があります。

小信号AC解析
項目 内容
AC波形の振幅 AC解析のAC信号の大きさを設定
※通常は0dBとなる1Vを設定 ※単位のVは省略可能
AC波形の位相 AC解析の位相角を設定
※通常は相対量を調べるため"0"としておくと、入力を基準とした値が求められます。



寄生プロパティ
項目 内容
負荷として使用 理想的な電流発生器ではなく、現実的な電流発生器を作成する事が出来ます



あとは希望の波形によって設定内容がかわりますので、下記の一覧より確認してください。

電流源
項目名 内容
電流源-直流信号 DC電源を意味ます
電流源-正弦波 sin波を出力する電源を意味ます
電流源-パルス波 方形波を出力する電源を意味ます
電流源-ノコギリ波 ノコギリの刃のような形状を出力する電源を意味ます
電流源-FM波 周波数変調する波形を出力する電源を意味ます
電流源-PWL波 自分で希望する波形を出力する電源を意味ます
電流源-TABLE 自分で希望する電圧と電流を出力する電源を意味ます。

サンプルのSpice部品はこちらからダウンロード出来ます。
