プリント基板CAD : 各種便利機能

層変更

現在の作業層を簡単に切り替える機能です。
作業層の切り替えには以下の3種類の方法があります。

項目 ショートカット 内容

直前の層へ移動

「Tab」キー押下

作業層を直前に作業していた層に切り替える機能です。
直前に作業していた層は画面下に表示されています。

画面下部の

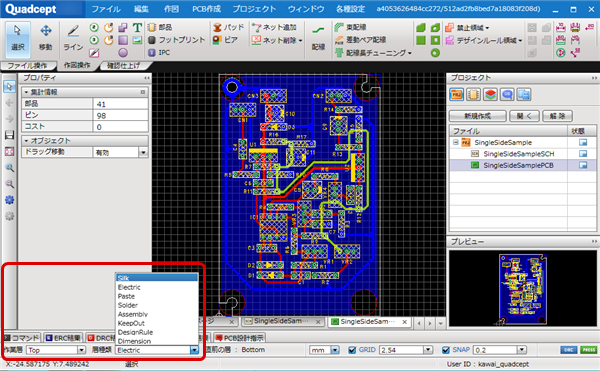

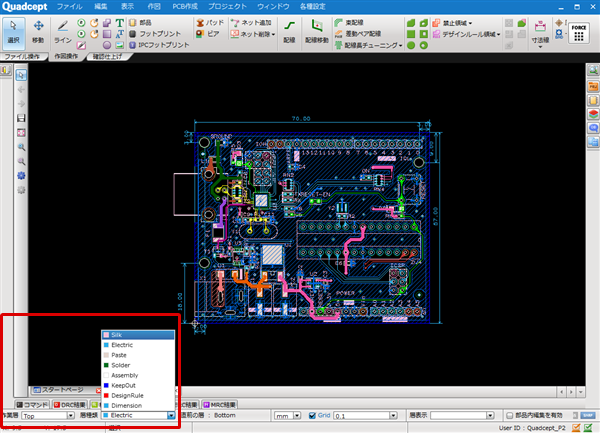

「作業層」の変更



画面下部のプルダウンメニューから切り替えることができます。

層変更メニュー

「L」キー押下

「層変更」画面から変更するメニューです。
マウス座標位置を変更することなく、数値を入力するだけで簡単に層を切り替えることができます。

配線途中に作業層を変更すると、自動的にビアが発生します。




作業層変更メニューで変更する方法(キーボード操作)
作業層をショートカットキーメニューからキーボード操作だけで切り替える方法です。
マウス座標位置を変更することなく、数値を入力するだけで簡単に層を切り替えることができます。
(1) 「L」キー押下。
(もしくは
右クリック
→【層変更】
を選択)

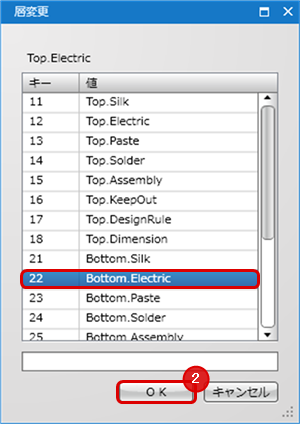

→「層変更」画面が表示されます。
  数値キー「2」を押下
今回は2層の設定なので、「Bottom」層が抽出されます。
※層設定により、異なります。
  再度、数値キー「2」キー押下
今回は2つ目の層が「Electric」層なので、「Bttom.Electric」が選択されます。
※層設定により、異なります。
(2) 「Enter」キー押下で確定されます。




作業層変更メニューで変更する方法(マウス操作)
作業層をショートカットキーからその場で切り替える方法です。
(1) 「L」キー押下。
(もしくは
右クリック
→【層変更】
を選択)
→「層変更」画面が表示されます。
(2) 切り替えたい層を選択して、「OK」をクリック。
