プリント基板CAD : 各種便利機能

配線に変換

ライン/円弧を配線に変換する事ができます。
ひとつの線分(セグメント)を選択した状態で【右クリック】→【選択方法】→【スプレッド選択】(ショートカット:Shift + C)でひとつながりのライン/円弧を選択して、まとめて変換することも可能です。

※離れている複数対象を選択して一括での変換が可能です。
※対象のオブジェクトが「配置されている物理層」において配線化される動作となります。
『Other』層に配置されていると『Other:Electric』は存在しないことから、現状では『Top:Electric』にて配線化されます。

ライン

円弧

変換された配線は「ネットなし配線」となります。
変換した後にネットを付与してください。

配線に変換

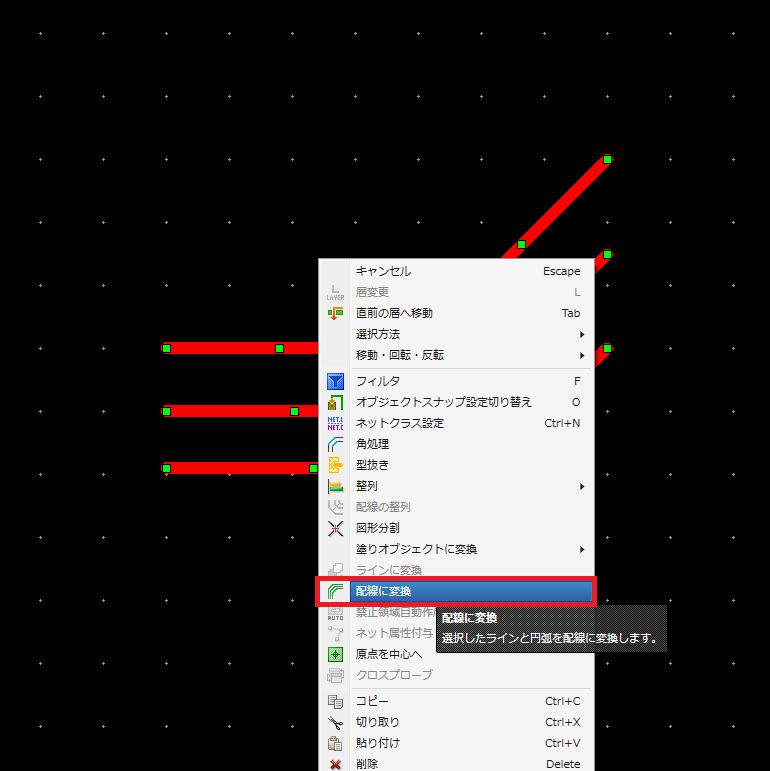

(1) 配線に変換したいデータを選択
(2) 【右クリック】
→【配線に変換】
を選択
(3)

変換前のオブジェクトを削除するか確認するメッセージが表示されます。
「はい」または「いいえ」をクリック


「はい」:変換前のオブジェクトが削除されます。
「いいえ」:変換前のオブジェクトが残され、変換が実行されます。変換前、変換後のオブジェクトが2つになります。

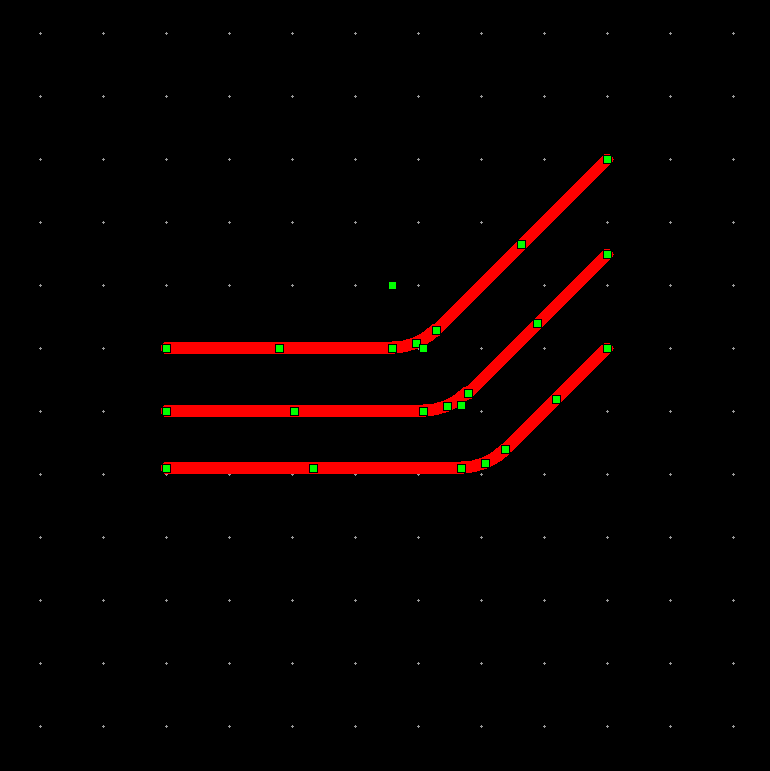

  選択したライン/円弧が配線に変換されます。



矩形/円は変換の対象外です。
矩形/円を配線に変換する場合は、図形分割の機能を使い、ラインまたは円弧に変換する事で配線に変換する事が可能です。
