プリント基板CAD : DRC/MRC設定

パッドオンビア

SMD内にビアが存在するかを検証します。
チェック除外部品をReferenceの接頭文字(R,Cなど)やReference(U1,C1など)で指定しておくことができます。

DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

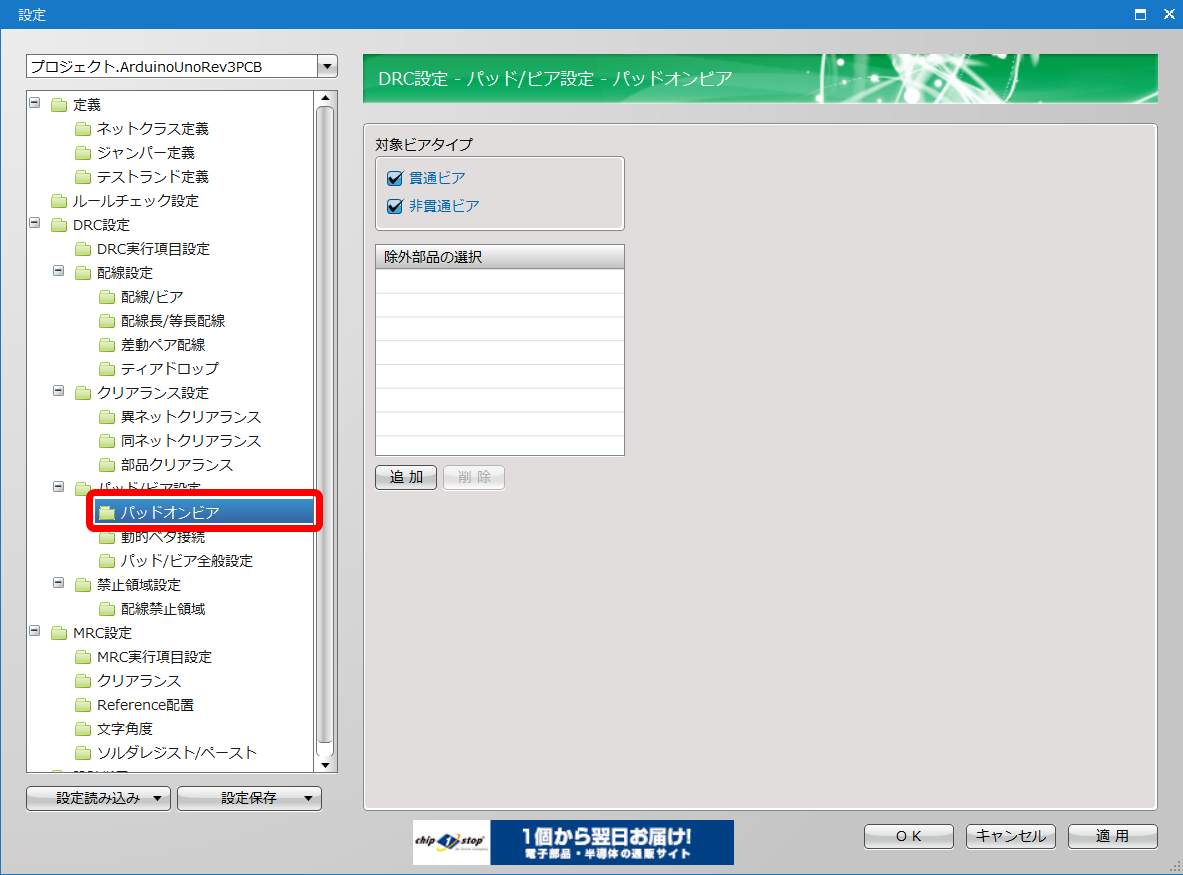

パッドオンビア設定



項目 内容

貫通ビア

チェックを入れると、貫通ビアとパッドの重なりを検証します。

非貫通ビア

チェックを入れると、非貫通ビアとパッドの重なりを検証します。

除外部品の選択

チェック対象から除外する部品をReferenceの接頭文字(R,Cなど)やReference(U1,C1など)で指定します。

Referenceの接頭文字(R,Cなど)やReference(U1,C1など)は混在させることはできません。


除外部品の指定追加方法
除外部品の指定を追加する方法をご紹介します。
(1) 「追加」ボタンクリック
(2) 接頭文字もしくは個別で部品Referenceを指定して、「OK」をクリック
除外部品が追加されます。




除外部品の指定削除方法
除外部品の指定を削除する方法をご紹介します。
(1) 削除したい部品を選択します。
(2) 「削除」ボタンクリック。
