プリント基板CAD : DRCエラー詳細

DRCエラー:配線長/等長配線

■エラー確認種別:
  配線長違反

■エラーマーク:


■エラー内容:
  「配線長/等長配線」の「配線長設定」で設定している許容差に違反している場合にエラーを検出します。

  実測値:違反配線長
  設定値:配線長DRC(最少~最大)

「配線長を設定する」の場合、「基準配線長」+許容差 <「実測値」または、「基準配線長」ー 許容差 >「実測値」の際に、エラーを検出いたします。
「許容差のみで指定する」の場合、配線同士の配線長が許容差以上に異なっている際に、エラーを検出いたします。


■エラーの修正:
  「配線長設定」で設定している配線長の範囲内になるよう変更してください。

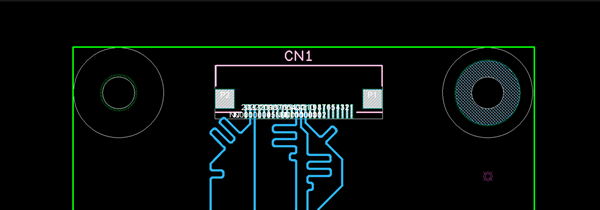

エラー修正例(配線長違反)
「配線長違反」のエラーが発生した場合のエラーの修正例をご紹介します。
(1) 「配線長違反」のエラーをクリック

⇒エラー箇所へと画面が遷移します。
(2) 等長配線」や配線の引き直しをおこなって、範囲内の配線長になるように調整します。
再度DRCを実行するとエラーが解消されます。
