プリント基板CAD : ネット操作

ネット削除

ネットの削除方法をご紹介します。

ネット情報は非常に重要となるので、慎重に作業を行ってください。
ネットは以下の方法で削除することが可能です。

指定ネット名の削除
すべてのネット名の削除
選択したオブジェクトのネットを削除

ネット削除(指定ネット名の削除)
特定のネット名を削除する方法をご紹介します。
(1) 【PCB作成】
→【ネット削除】
→【指定ネット名の削除】
を選択
(2) 削除するネット名を選択し、「OK」クリック

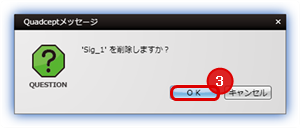

(3) 「OK」クリック
  ⇒指定したネットが削除されます。




ネット削除(すべてのネット名の削除)
設計上のすべてのネット名を削除する方法をご紹介します。
(1) 【PCB作成】
→【ネット削除】
→【すべてのネット名の削除】
を選択
(2) 「OK」クリック
  すべてのネットが削除されます。




選択したオブジェクトのネットを削除
選択したオブジェクトのネットを削除する方法をご紹介します。
(1) ネットを持ったオブジェクトを選択し、「Delete」キーを押下
(2) ネット名削除確認のダイアログが表示されますので、「はい」を選択
オブジェクトが持つネットが削除されます。
