回路図エディタ : 原点

原点移動

原点移動はドキュメントの原点を移動する機能です。
部品の原点や図面の原点を後から簡単に変更することができます。


部品の原点が部品の配置時の基準となるため、ピン先がGRIDにのるように原点を設定すると配線作業がやりやすくなります。

原点を移動するときの各種作業をご紹介します。

原点移動メニューの選択方法
原点の移動方法
原点移動モードを解除する



原点移動メニューの選択方法

【作図】→【原点移動】を選択

その他、いろいろな実行方法があります。メニューの実行についてをご覧ください。




原点の移動方法

原点移動メニューを選択したあとに、

STEP1:原点位置をクリック

原点移動方法
原点移動は下記作業となります。
(1) 【作図】
→【原点移動】
をクリック
⇒ 原点移動モードになります。

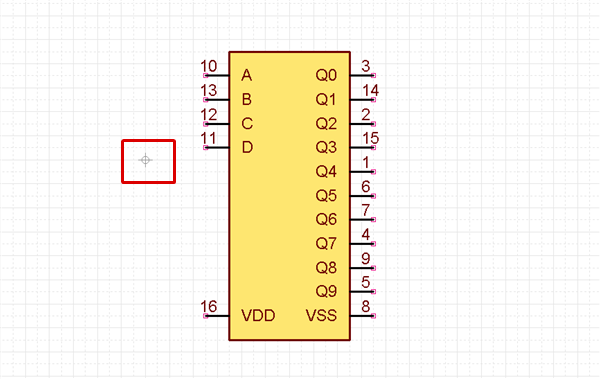

  原点が離れています。
(2) 原点位置ををクリック
  原点位置が移動されます。




原点移動モードを解除する

原点移動モードを解除する方法は下記作業となります。

右クリック→【キャンセル】を選択
※キーボードの「Escape」を押下
