プリント基板CAD : 選択方法

同一属性文字選択

属性文字(Referenceも適用されます。)を選択している場合に、設計図内の同一属性文字を選択する機能です。
属性文字毎にサイズを変更したり、表示を切り替える場合に便利です。

同一属性文字選択
同一属性文字を選択する方法をご紹介します。

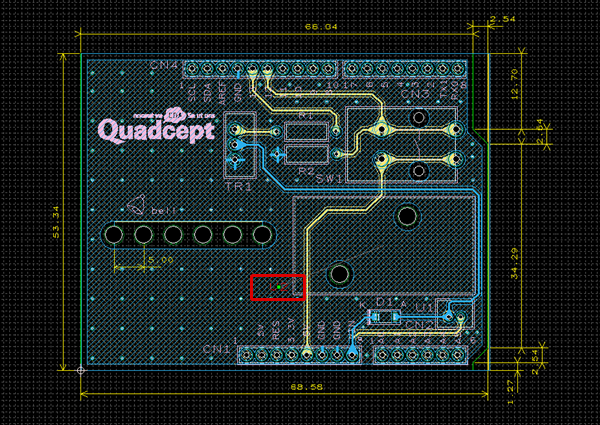

(1) 属性文字を選択

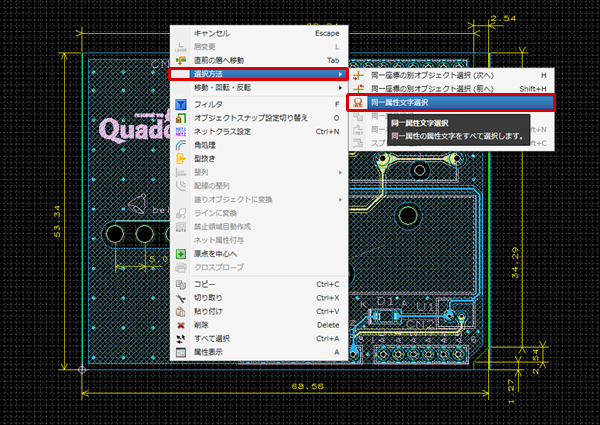

(2) 右クリック
→【選択方法】
→【同一属性文字選択】
クリック

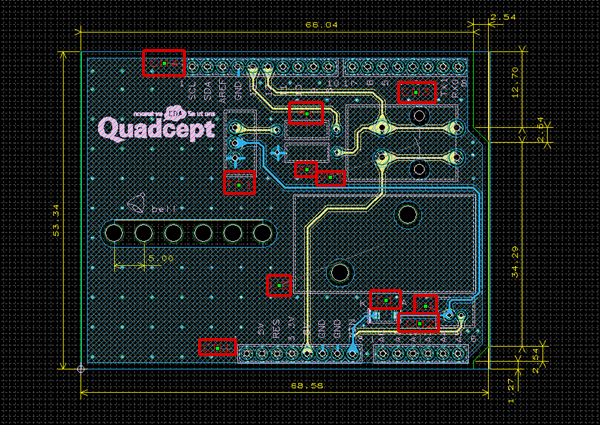

  シート内の同一属性文字が選択できます。
プロパティウィンドウで一括確認、変更できます。
