Quadcept : フットプリント作成方法

STEP3:原点の設定

次に部品の原点を設定します。

原点を設定するには2つの方法があります。

・オブジェクトの中心を原点とする方法
・クリックした座標を原点とする方法



オブジェクトの中心を原点とする方法
オブジェクトの中心を原点とする方法

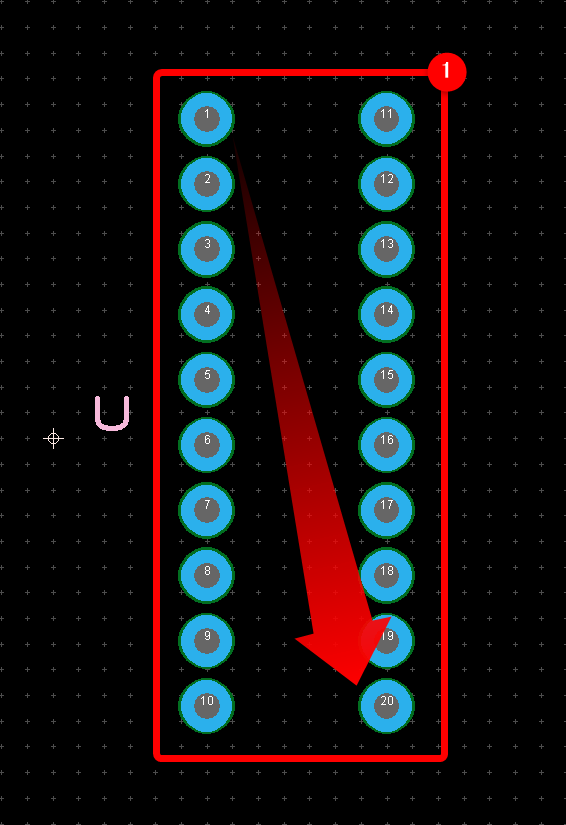

(1) シルクやパッドを選択する
⇒ここではパッド中心を原点にする方法をご紹介します。

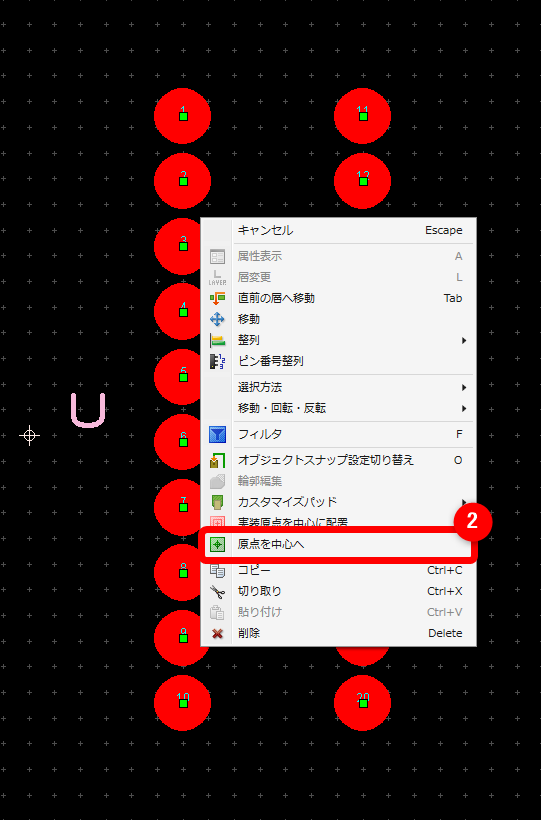

(2) 右クリック→【原点を中心へ】を選択

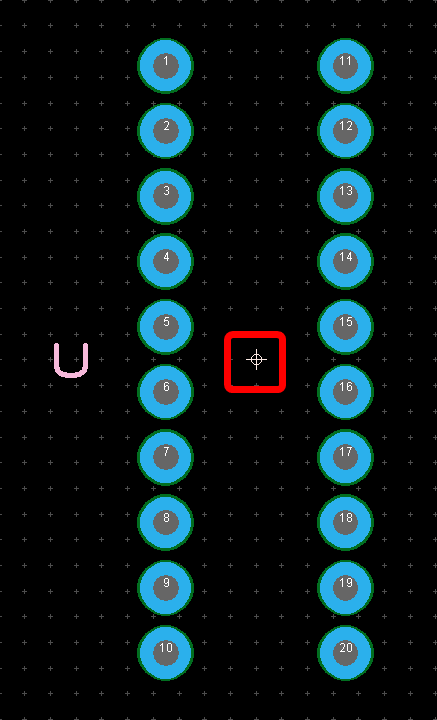

(3) 選択オブジェクトの中心に原点が移動します。




クリックした座標を原点とする方法
クリックした座標を原点とする方法

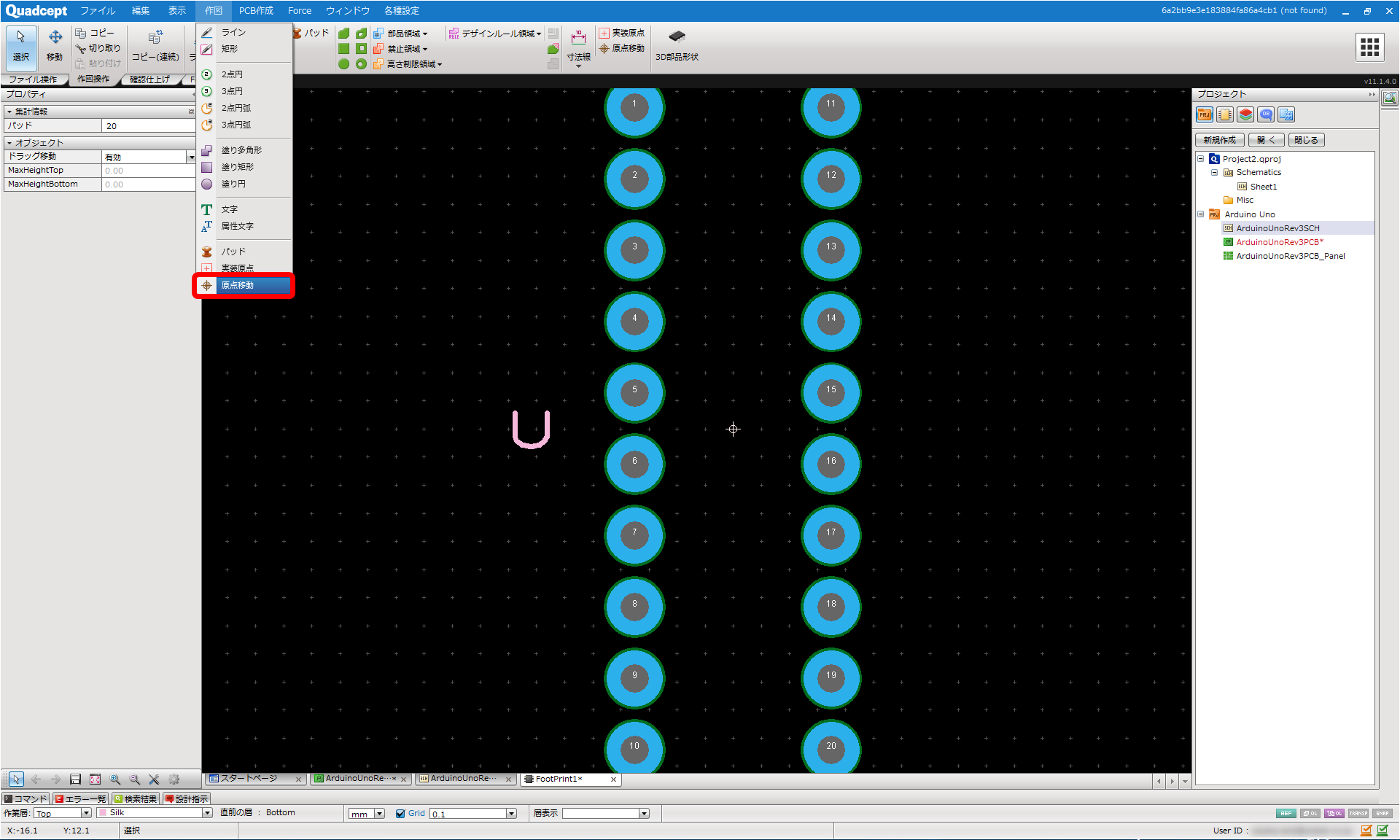

(1) 【作図】
→【原点移動】
を選択

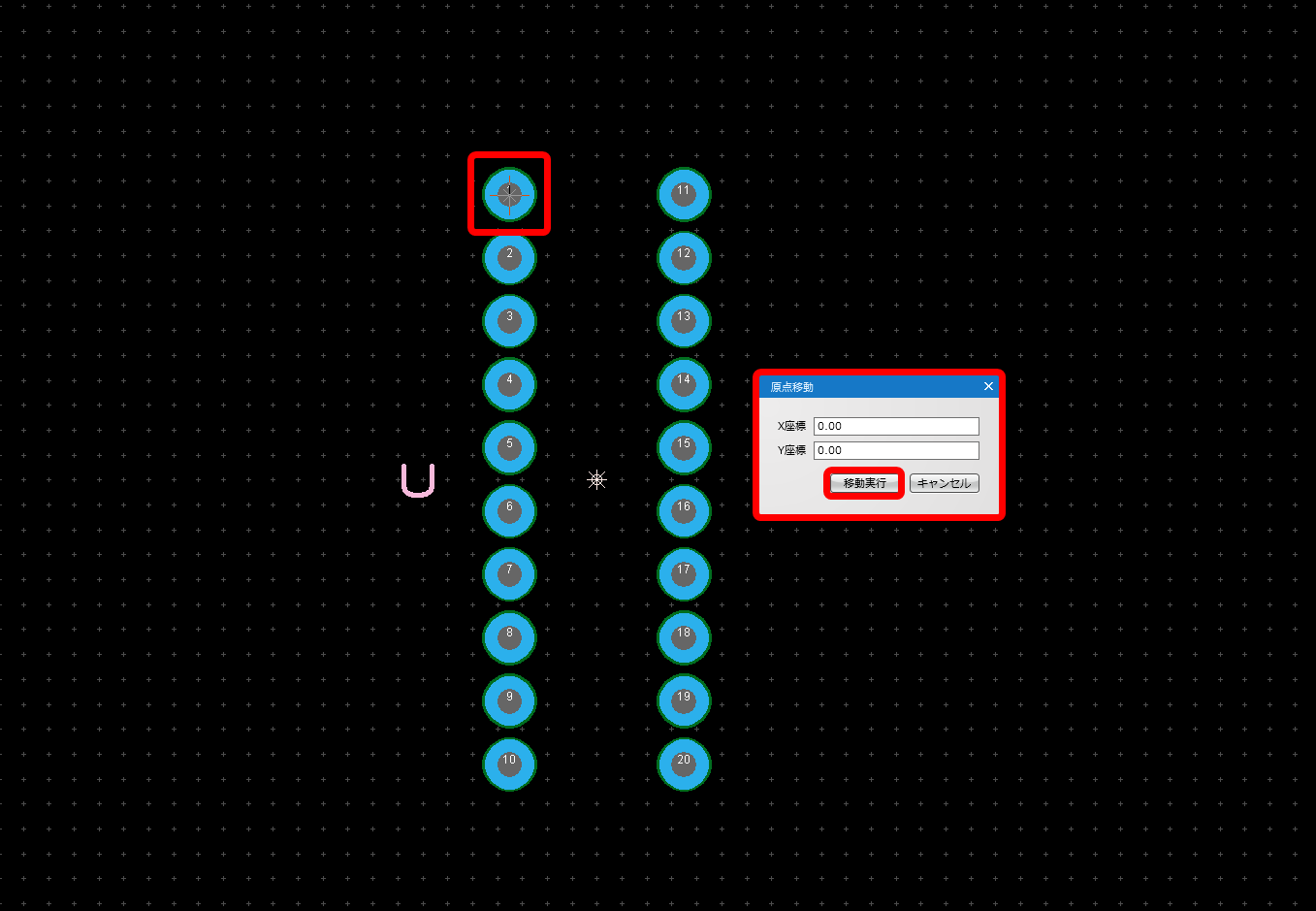

(2) 原点を設定したい座標をクリックして原点を設定します。

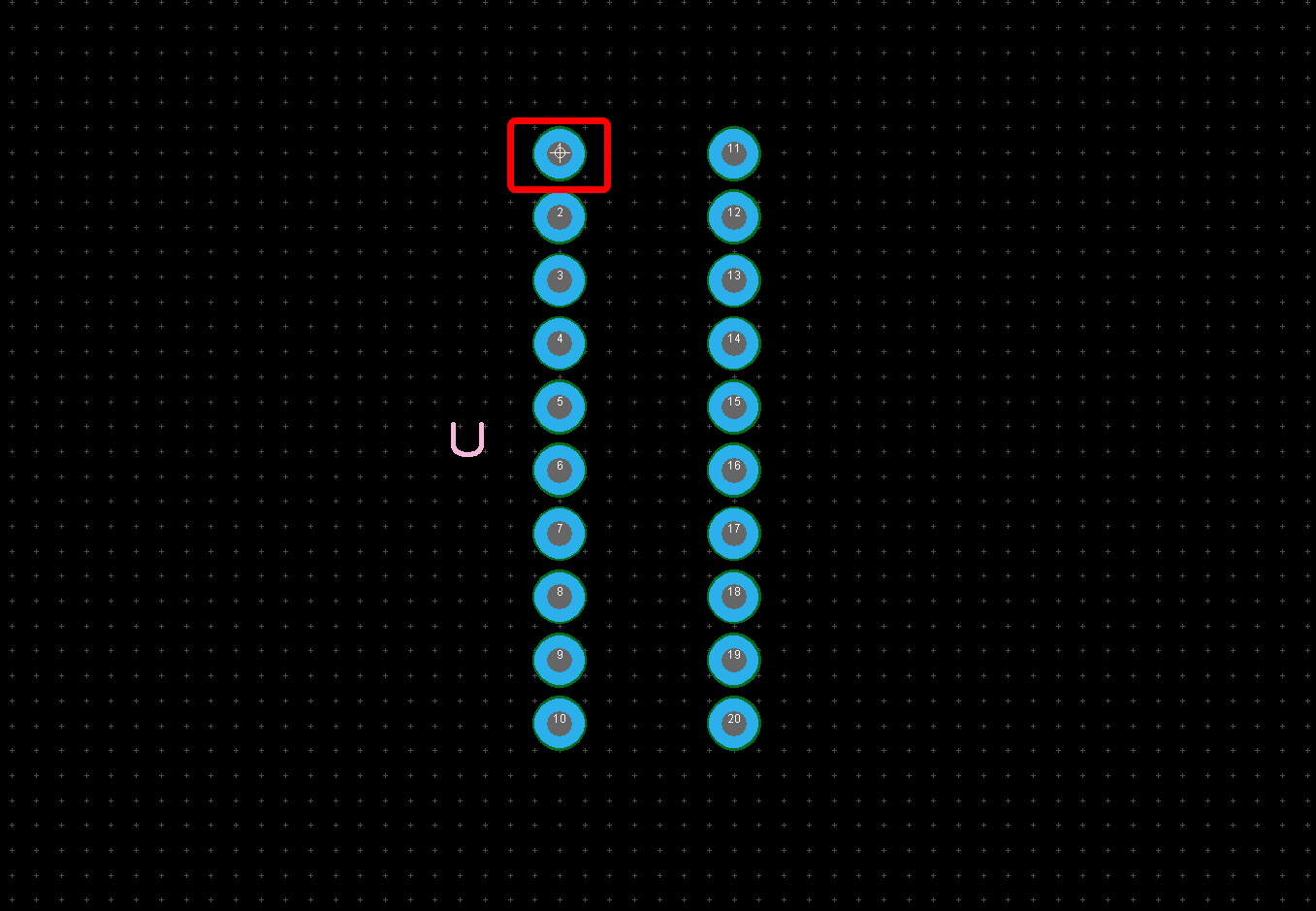

(3) クリックした位置が原点になります。
