配線作業

次は、いよいよ配線作業です。ネット情報をもとに

次は、いよいよ配線作業です。ネット情報をもとに配線を作図します。
ここでは、配線を引く方法と配線時の各種作業をご紹介いたします。

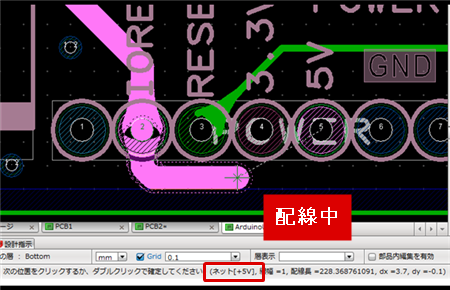

“配線中”の「ネット名」は設計画面下の『ステータスバー』に表示され確認することができます。

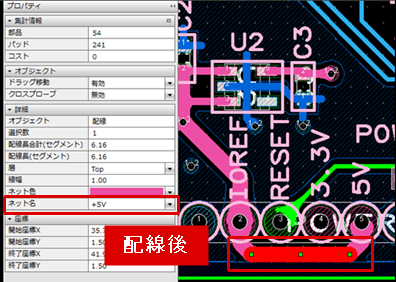

”配線後”の「ネット名」は配線を選択状態で設計画面左にある『プロパティ』ウィンドウや【ダブルクリックl】にて開く「配線」ダイアログに表示され確認・変更することができます。
『ネットを持たない配線（ネットなし配線）』を作図することも可能です。

配線中のネット名	配線後のネット名

配線中のネットなし配線	配線後のネットなし配線

配線後のネットあり「配線」ダイアログ	配線後のネットなし「配線」ダイアログ

配線

配線を引く作業についてご紹介します。

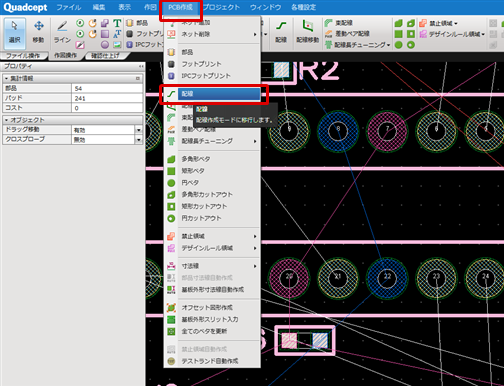

(1)	【PCB作成】→【配線】を選択

(2)	設計図面上でラッツまたは、ネット情報を持っている配線/ビア/パッドを【クリック】し配線を引き始めます。

(4)	各構成点で【クリック】し経路を作図します。パッド上で【クリック】するか配線中に【ダブルクリック】することで配線を終了します。

(5)	途中で層を変更すると自動的にビアが発生します。 ※詳しくは作業層の変更する方法、直前の層に変更する方法を参照してください

ネットなし配線の作成方法

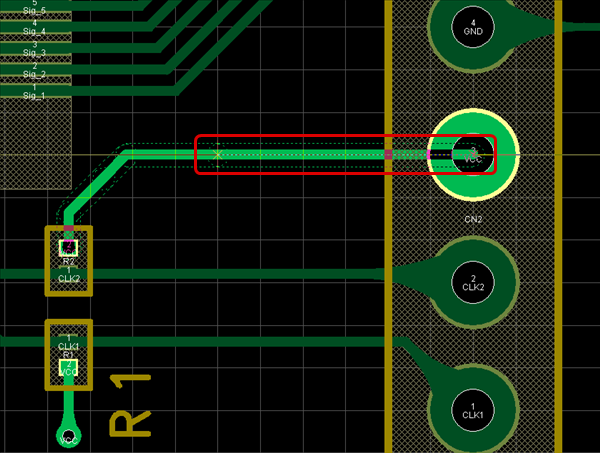

配線作業を始める際に、ラッツまたはネット情報を持っている配線/ビア/パッドに触れずに配線の作図を行うことで、ネットを持たない配線を作図することが可能です。
また、ネットのないパッドからの配線引き出し（ネットなし）、ネットなし配線をネットのないパッドへ引き込み接続（ネットなし）も可能です。
※ネットを持つオブジェクトに接続することでネットなし配線にネットが付与されます。ネット付与について
※ネットのないパッドから引き出した配線を、ネットのあるパッドへ引き込み接続した場合、
　ネットなし配線にはネットが付与されますが、引き出し元であるネットなしパッドにはネットは付与されません。

通常時	ネットなし配線時

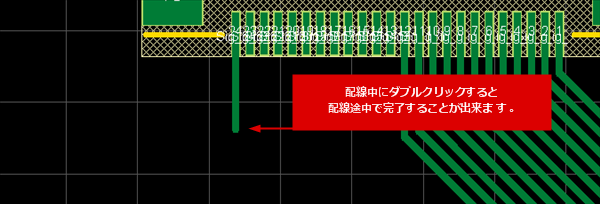

配線途中で終了する場合（配線一時保留）は、ダブルクリックで終了することができます。
配線の確定、ビアを配置して配線の確定などでも行なうことができます。
　

作業層を変更する方法

配線途中に作業層を変更すると自動的にビアが発生します。
作業層変更メニュー（キーボード【L】）で変更時には、配置するビアの選択も行われます。

【DRC設定】の『配線/ビア』に設定されている「使用可能なビア」の一番上のビアがデフォルトのビアになります。

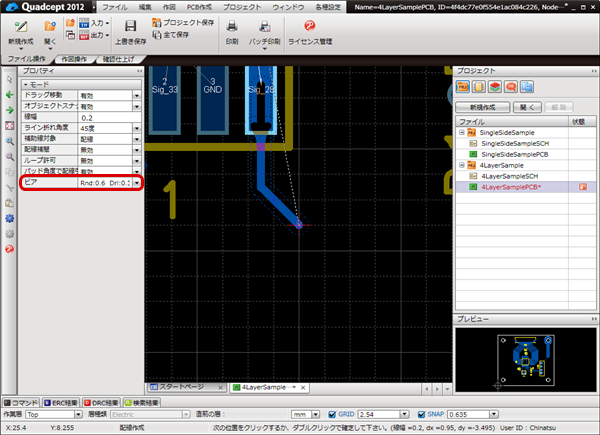

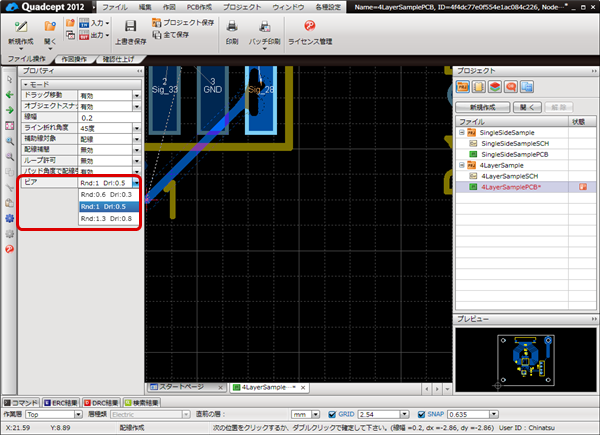

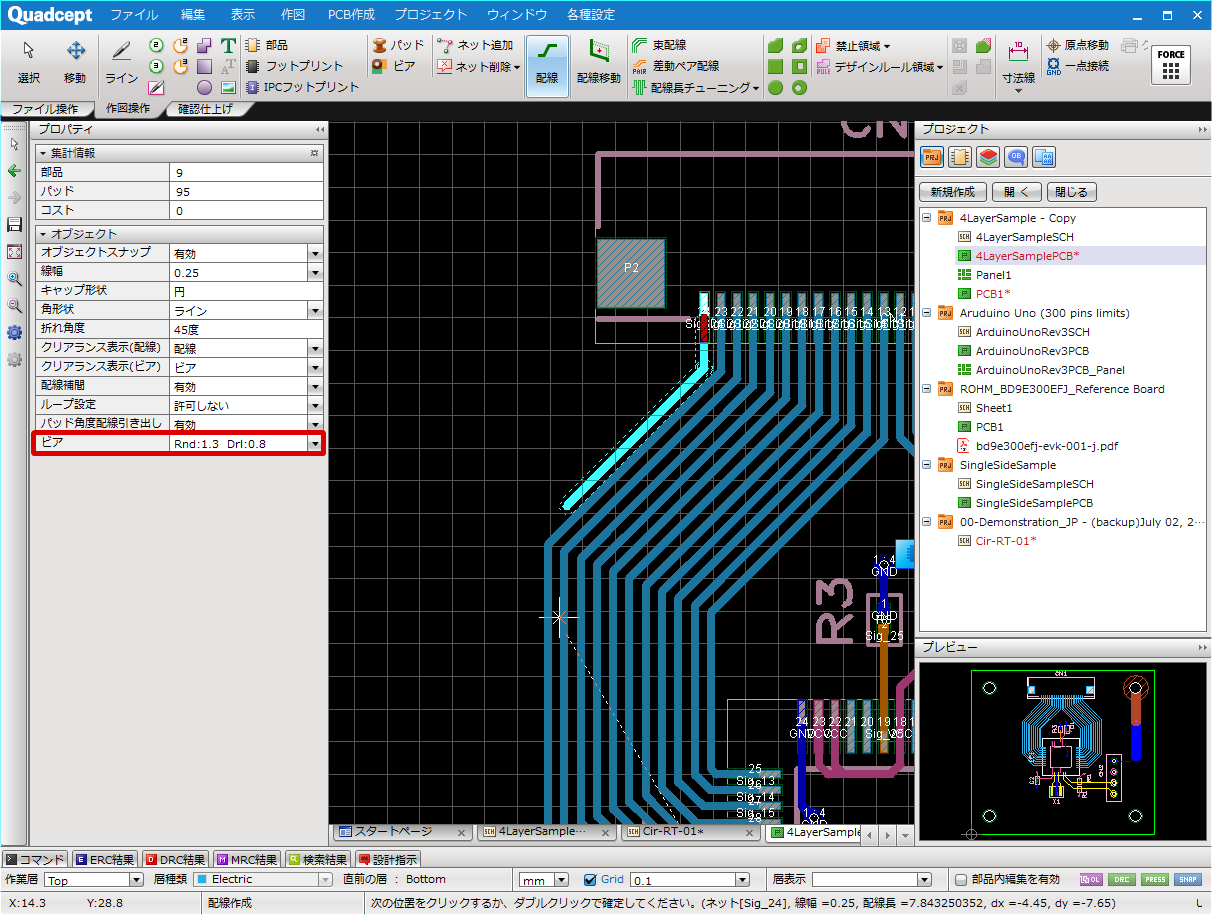

ビアを変更したい場合はプロパティウィンドウの「ビア」の項目にて切り替えや、【右クリック】→【ビア切り替え】のコマンド、ショートカット【Shift + V】の実行などでビアの変更が可能です。

既に作図されているビア形状は変更されません。
対象のビアを選択し【右クリック】→【ビア交換】にてご対応ください。

作業層を変更するには以下の方法があります。

・作業層変更メニューで変更する方法
 ・ステータスバーで変更する方法

作業層変更メニューで変更する方法

作業層をショートカットキーからその場で切り替える方法です。

(1)	配線途中でビアを配置したいところでクリック

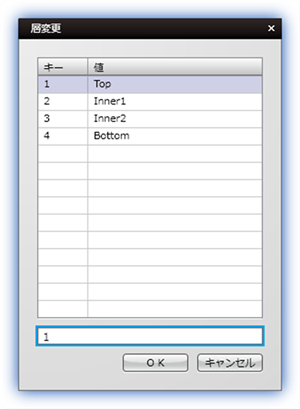

(2)	「L」キー押下。 (もしくは右クリック →【層変更】を選択）
(3)	切り替えたい層を選択して、「OK」をクリック。
	もしくは「L」「4」「Enter」とすると「Bottom」層に切り替わります。 ※ショートカット「L」「T」を押すと「TOP」層に、「L」「B」を押すと「Bottom」層に切替もできます。

（4）	使用するビアを一覧から選択して、「OK」をクリック。
	「L」キーから層変更した場合、移動層で使用可能なビアの一覧からビアを選択できます。

ステータスバーで変更する方法

ステータスバーに表示されている作業層から切り替える方法です。

(1)	ステータスバーの左端にある『作業層』を変更

直前の層に変更する方法

「直前の層」に切り替える方法です。Top面とL1層同士の配線を行っている場合など、
作業をよく行う層同士で切り替えることができます。

直前の層に変更する方法

作業をよく行う層同士で切り替えることができます。

(1)	ビアを配置したい場所で配線を【クリック】します。

(2)	【右クリック】→【直前の層へ移動】を選択もしくは【Tab】キーにてショートカット操作

	配線層が切り替わり、引き続き配線できます。
	※「直前の層」へ移動時は、前回この層で使用したビアを配置します。

※直前の層はステータスバーから確認できます。

・ビアや配線スムージングの設定はPCB設定の「配線」から行えます。
・ティアドロップの設定はPCB設定の「ティアドロップ」から行えます。

配線時の各種作業

配線を作図するときの各種作業をご紹介します。

配線メニューの選択方法
 配線キャップ形状変更（角配線）
折れ角度の変更方法
 角形状変更方法（円弧配線）
角度スイッチ方法
 配線引き出し方向の変更方法
 配線幅を変更する
 配線の確定
 ビア切り替え

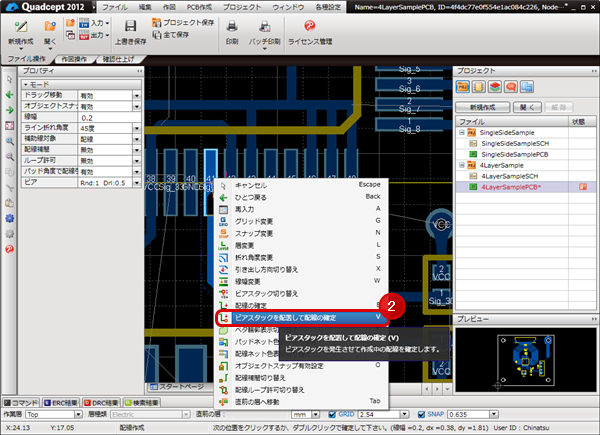

 ビアを配置して配線の確定
 パッド角度配線引き出し
 配線補間切り替え

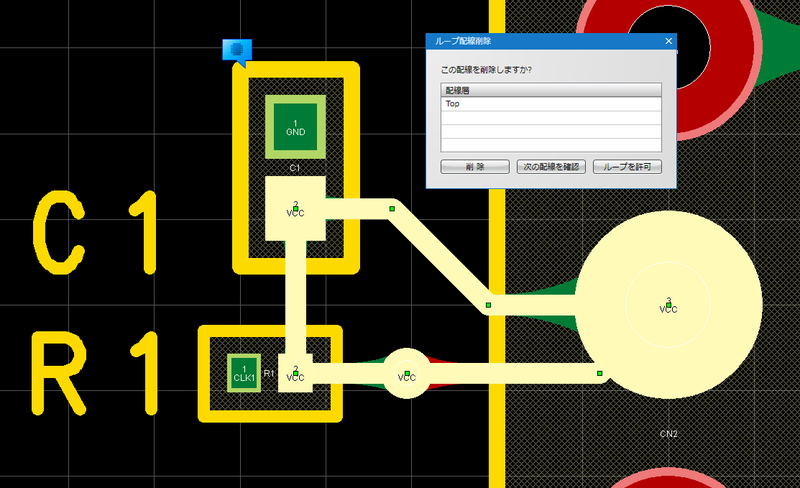

 配線ループ許可切り替え
 配線を戻す
 配線をキャンセルする
 配線モードを解除する

配線メニューの選択方法

【PCB作成】→【配線】を選択

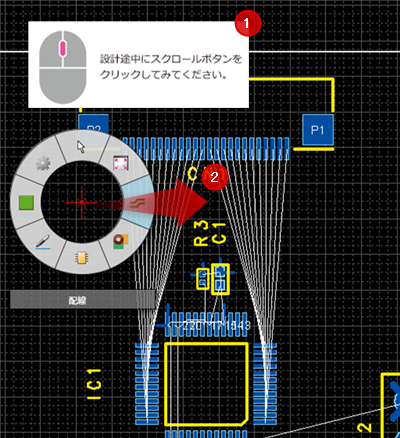

その他、いろいろな実行方法があります。メニューの実行についてを参照してください。

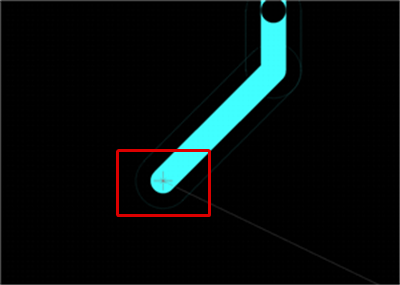

配線キャップ形状変更（角配線）

配線のキャップ形状を「円」と「角」に変更することが可能です。
キャップ形状を「角」に変更することで高周波設計で多用する“角配線”を作成することができます。
配線のエンドキャップが「角」となり、配線角度では「直角」はもちろん、下記にあります『折れ角度』は任意で変更することが可能です。

キャップ形状「円」	キャップ形状「角」

配線キャップ形状変更は下記作業となります。

方法1:配線作業を行う際に右クリック→【配線キャップ形状変更】を選択
※プロパティウィンドウからも確認変更ができます。

折れ角度の変更方法

配線のコーナーを45度、90度、フリーに変更する機能です。
下記に配線コーナーの折れ角度変更の例を示します。

配線コーナーの折れ角度

45度	90度	フリー

配線コーナーの折れ角度変更は下記作業となります。

方法1:右クリック→【折れ角度変更】を選択
方法2:キーボードの「S」を押下
※プロパティウィンドウからも確認変更ができます。

角度スイッチ方法

切り替え前	切り替え後

角度スイッチは下記作業となります。

方法1:右クリック→【角度スイッチ】を選択
方法2:キーボードの「X」を押下

配線引き出し方向の変更

配線の引き出し方向を変更する機能です。
配線作業の途中で、反対側から配線をしたい時に使用します。

切り替え前	切り替え後

配線引き出し方向の変更は下記作業となります。

方法1:配線途中で右クリック→【配線引き出し方向変更】を選択
方法2:キーボードの「Z」を押下

角形状変更方法（円弧配線）

方法：配線中に【右クリック】→【角形状変更】→【角形状変更】を選択

ライン	円弧

詳しくは角形状変更を参照ください。

配線幅を変更する

配線途中に配線幅を変更します。

(1)	配線幅を変更したいところでクリック

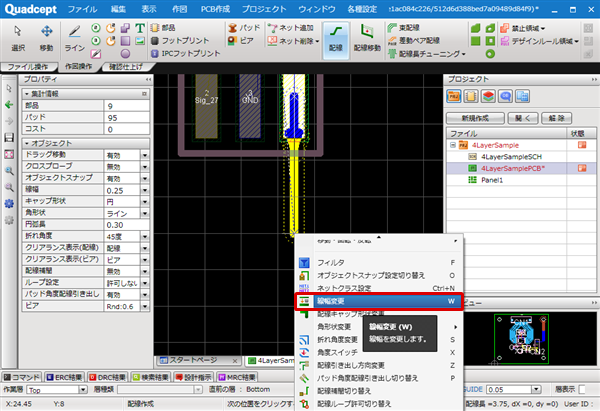

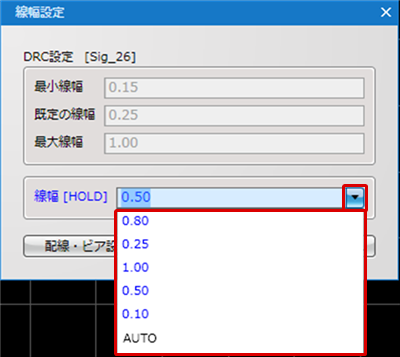

（2）	【右クリック】 →【線幅】を選択 ※もしくはショートカット「W」キー押下

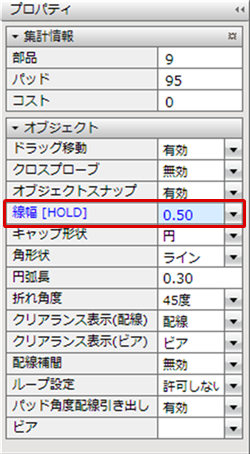

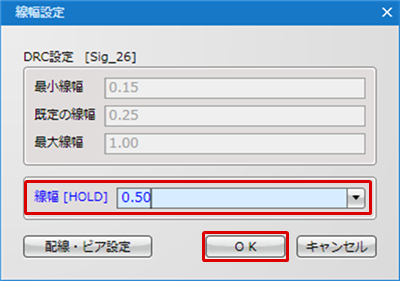

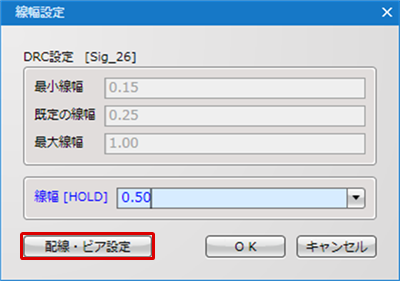

(3)	線幅を入力し【OK】をクリック ※線幅を変更すると「線幅固定」にチェックが入ります。 ※「線幅固定」について配線途中に線幅を変更した場合、その後の配線作業において、線幅を固定して維持するか、入力した線幅を維持せず『DRC設定：配線/ビア』の「詳細設定」タブの“配線幅：既定の線幅”に従属するかを設定可能です。任意でチェックを入れるか、外すかを設定してください。
