ビアネット名（表示）
|
逆ネットリスト出力
»
プリント基板CAD : 表示オプション
配線ネット名
PCB設計時に配線へのネット名の表示/非表示の切り替えが可能です。

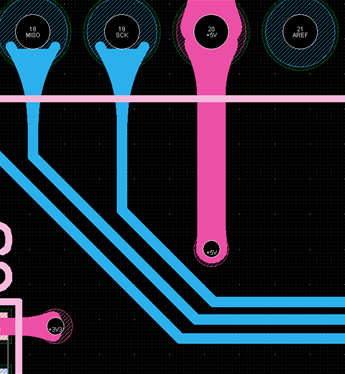

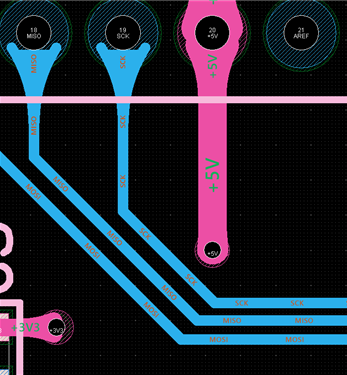

| ネット名非表示 | ネット名表示 |
|
|
 |
| 配線ネット名の表示切り替え |
| 配線ネット名の表示を切り替える方法をご紹介します。 |
|
 |

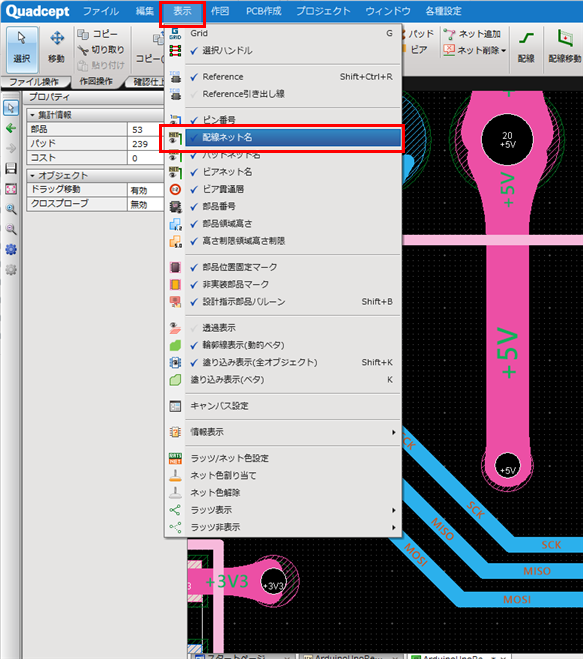

PCBの設定からも表示の切り替えが可能です。
