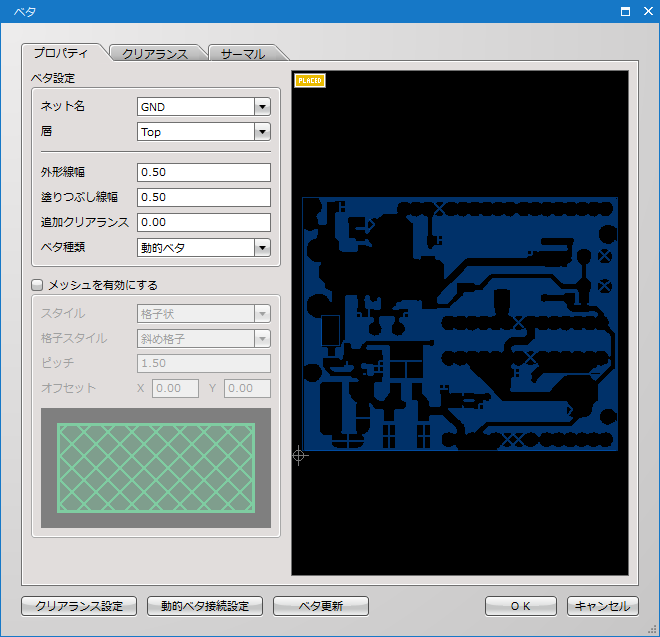

ネット名

ベタに接続されているネット名を変更することができます。

層

設定されているベタの層を変更することができます。

外形線幅

ベタの外形線の線幅を設定できます。
設定値より細い隙間にベタは作図されません。

塗りつぶし線幅

ベタを塗りつぶすラインデータの線幅を設定することができます。

追加クリアランス

ベタのクリアランス値を追加で設定することができます。

ベタ種類

ベタの種類を「動的ベタ」「静的ベタ」の中から選択することができます。

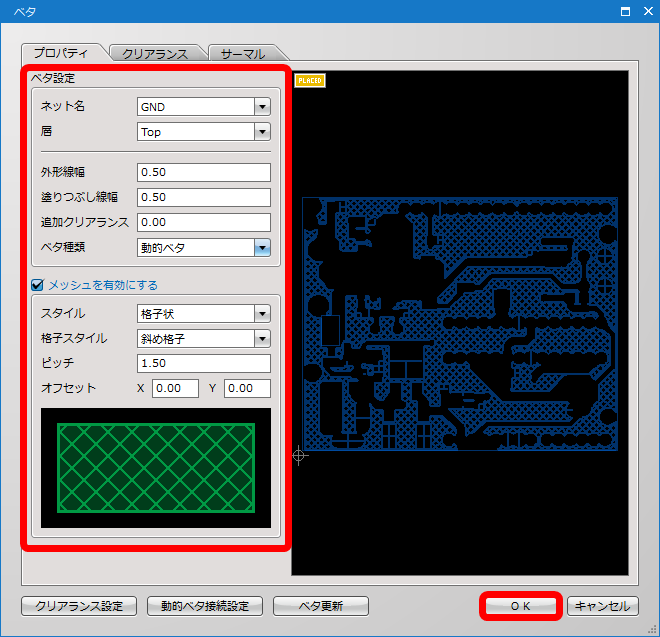

メッシュを有効にする

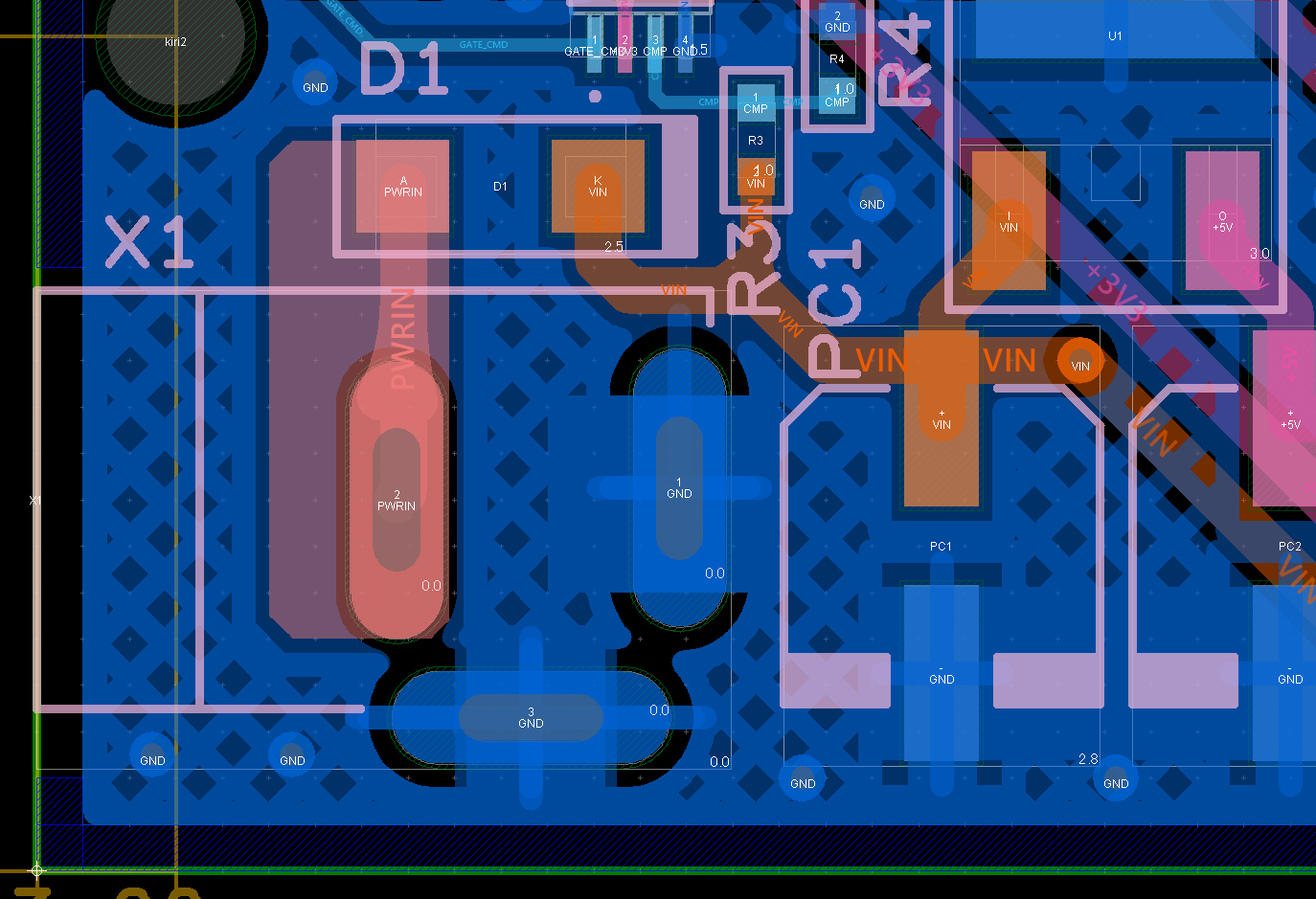

チェックを入れると、ベタを塗りつぶしではなくメッシュで表示します。

スタイル

スタイルを「格子状」「切抜き」の中から選択することができます。

格子状	切抜き

格子スタイル（格子状のみ）

「格子状」を選択した場合、
格子の形状を「横」「縦」「格子」「斜め格子」の中から選択することができます。

横	縦
格子	斜め格子

形状（切抜きのみ）

「切抜き」を選択した場合、切抜きの形状を「円」「矩形」「ひし形」の中から選択することができます。

円	矩形	ひし形

サイズ（切抜きのみ）

切抜きの形状のサイズを設定することができます。

ピッチ

切抜きや格子を繰り返し配置する間隔を設定することができます。

千鳥格子（切抜きのみ）

切抜きが千鳥模様に表示されるかを選択することができます。

無効	有効

オフセット

切穴・格子パターンの配置位置をx方向およびy方向に移動する量です。
