プリント基板CAD : 3D描画

3D表示切り替え

Quadceptでは、3D描画のアングルを切り替えたり、描画色変更、オブジェクトの表示/非表示を切り替える事が可能です。

・ウィンドウからアングルを変更する方法
・ビューキューブからアングルを変更する方法
・描画切替
・表示切替
・オプション切替
・描画色変更
・オブジェクトの表示/非表示切替

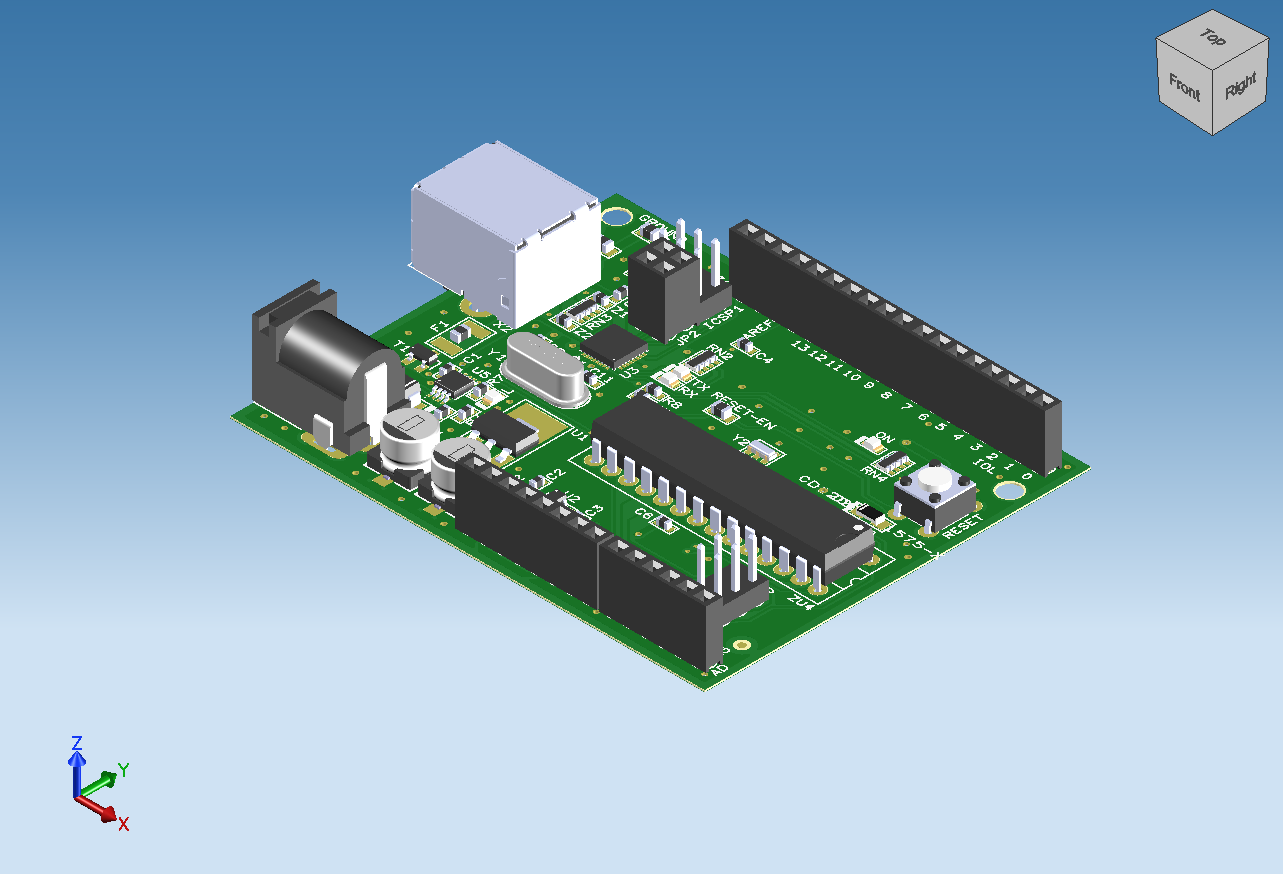

ウィンドウからアングルを変更する方法

縮小 フィット
(設計図面内のすべてのオブジェクトが
含まれるように自動的に倍率と表示位置を
計算し画面表示を調整します。)

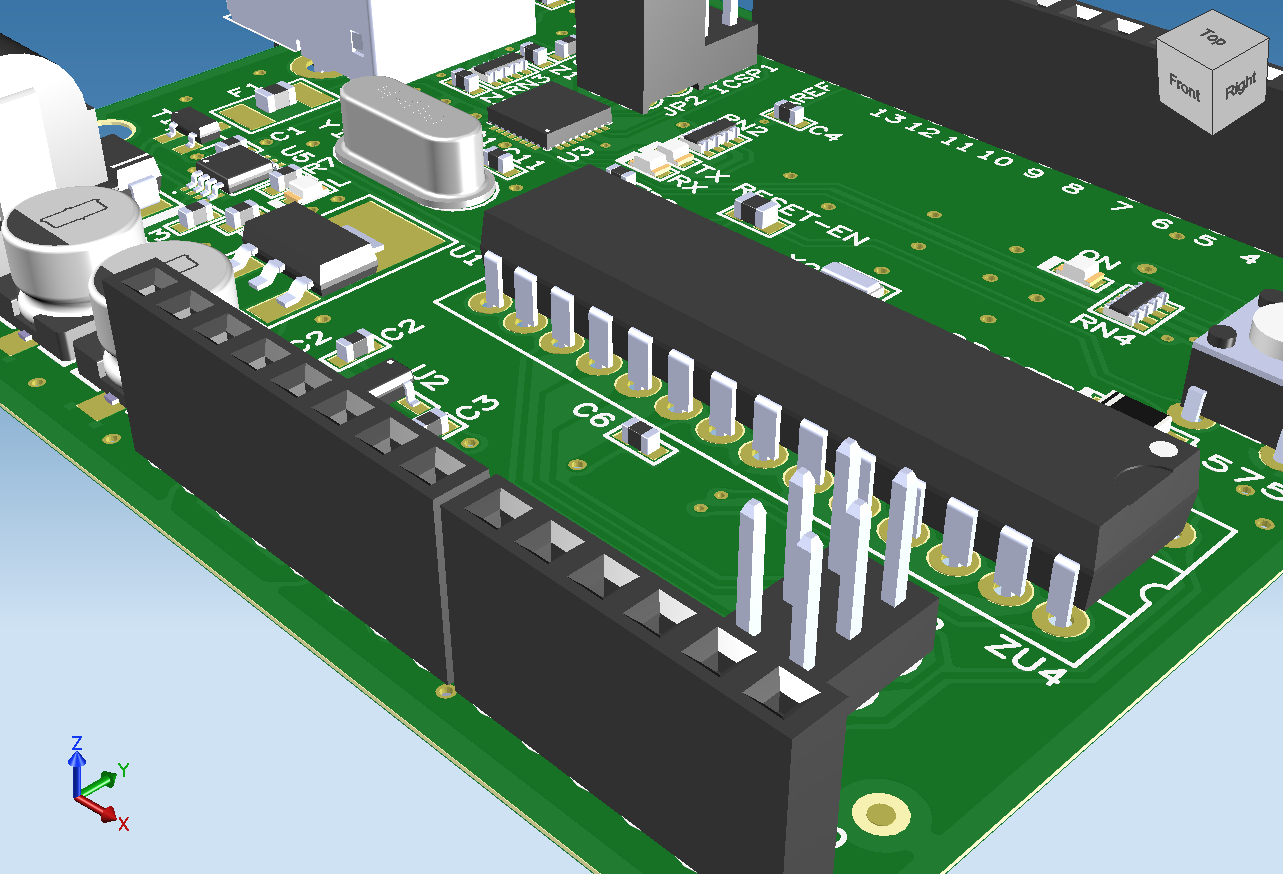

拡大
メニューの【ウィンドウ】→【縮小】 メニューの【ウィンドウ】→【フィット】 メニューの【ウィンドウ】→【拡大】

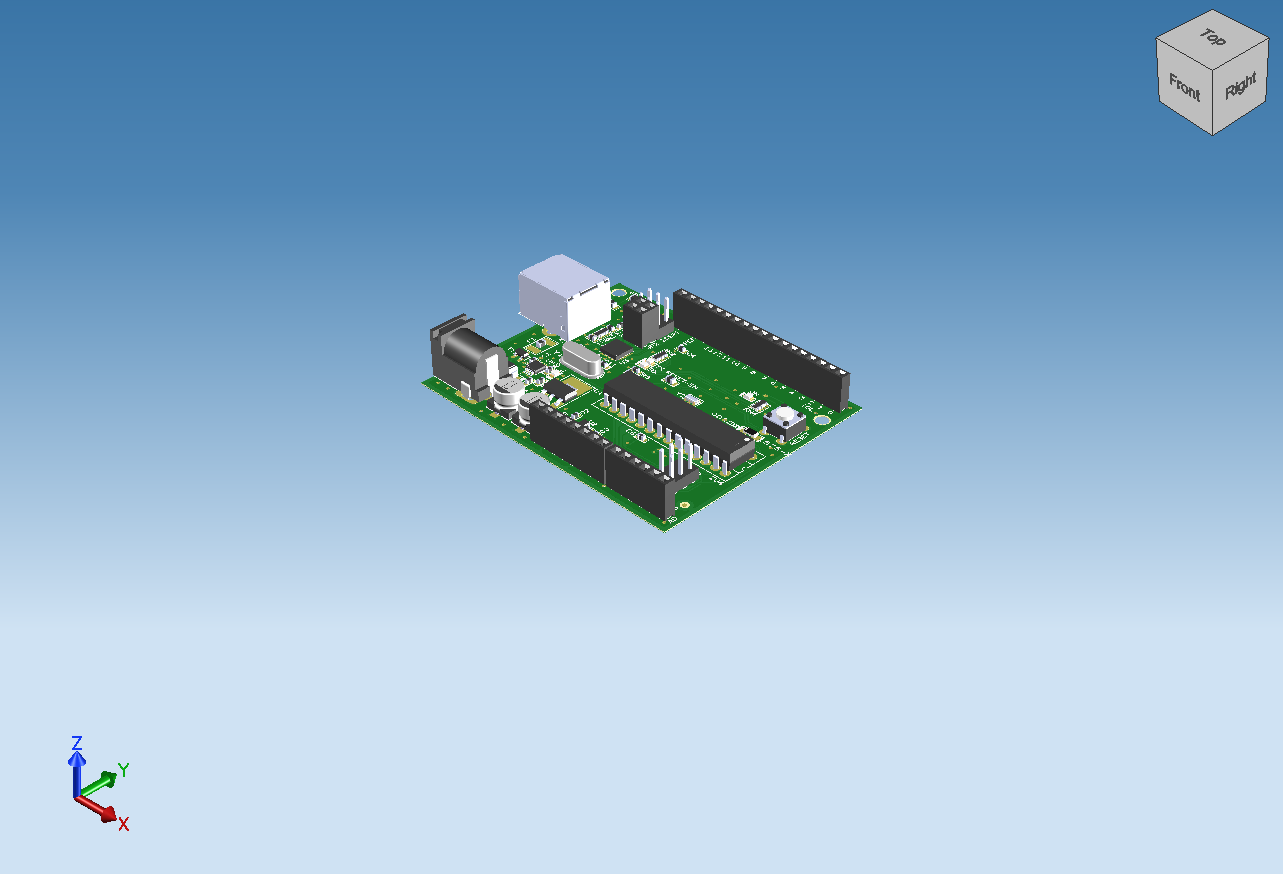

斜め

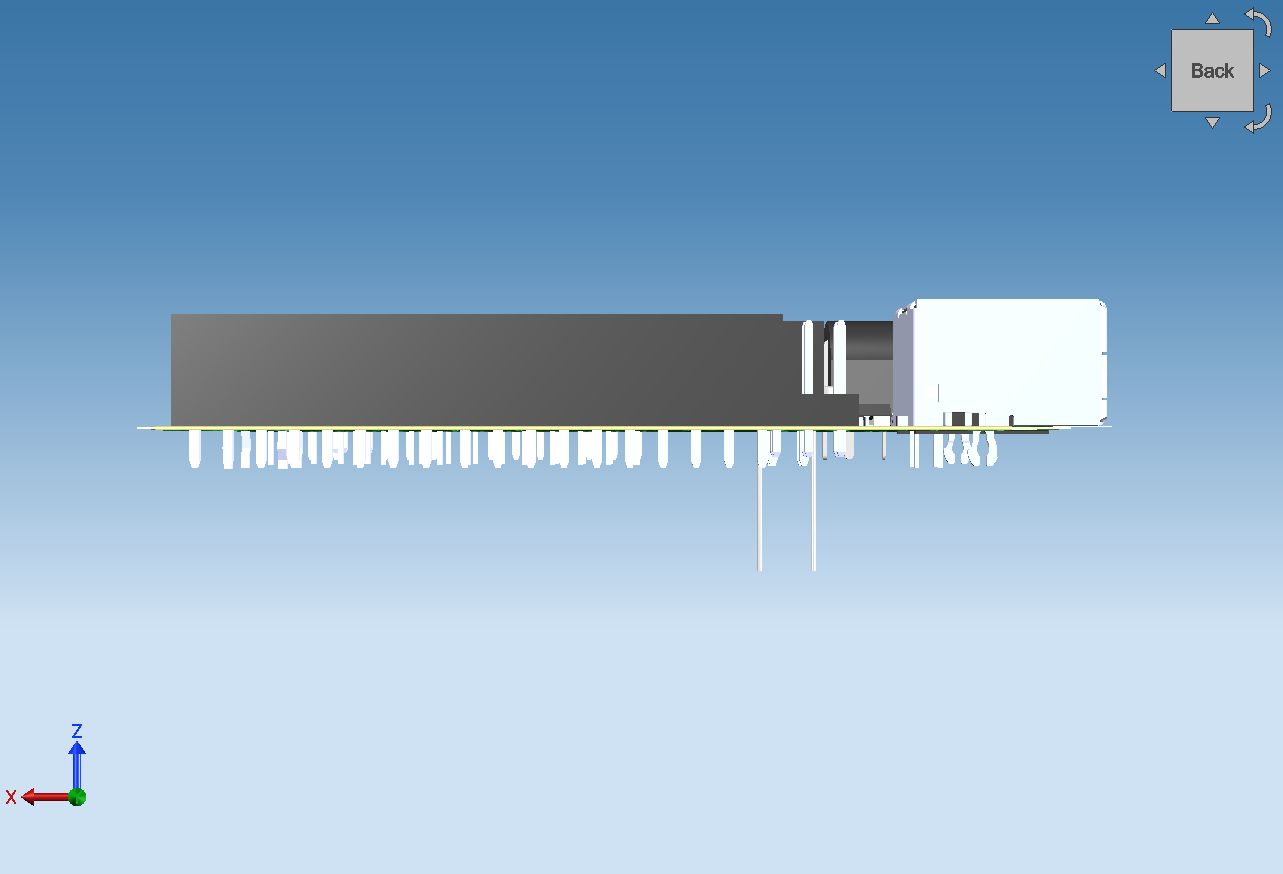

メニューの【3D】→【前】 メニューの【3D】→【斜め】 メニューの【3D】→【後】

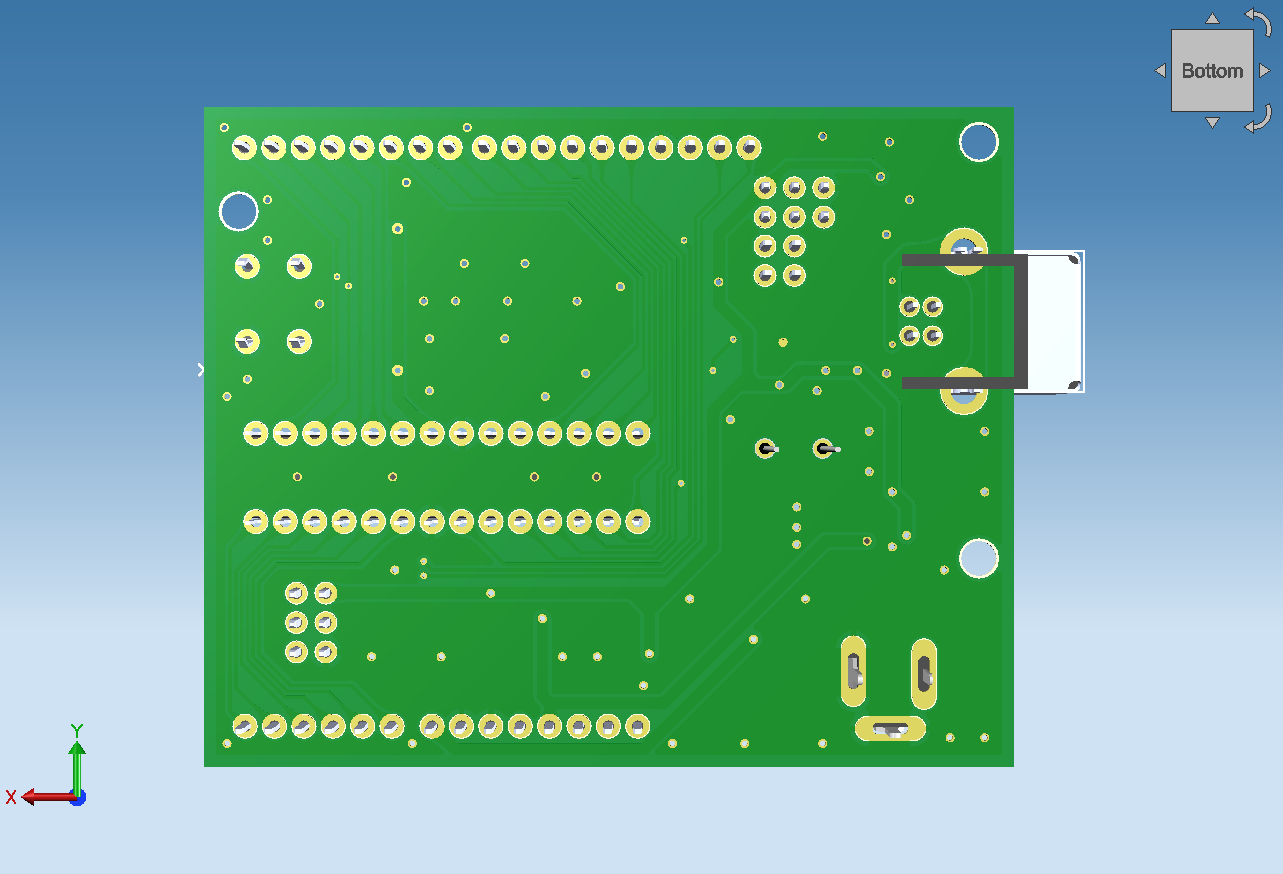

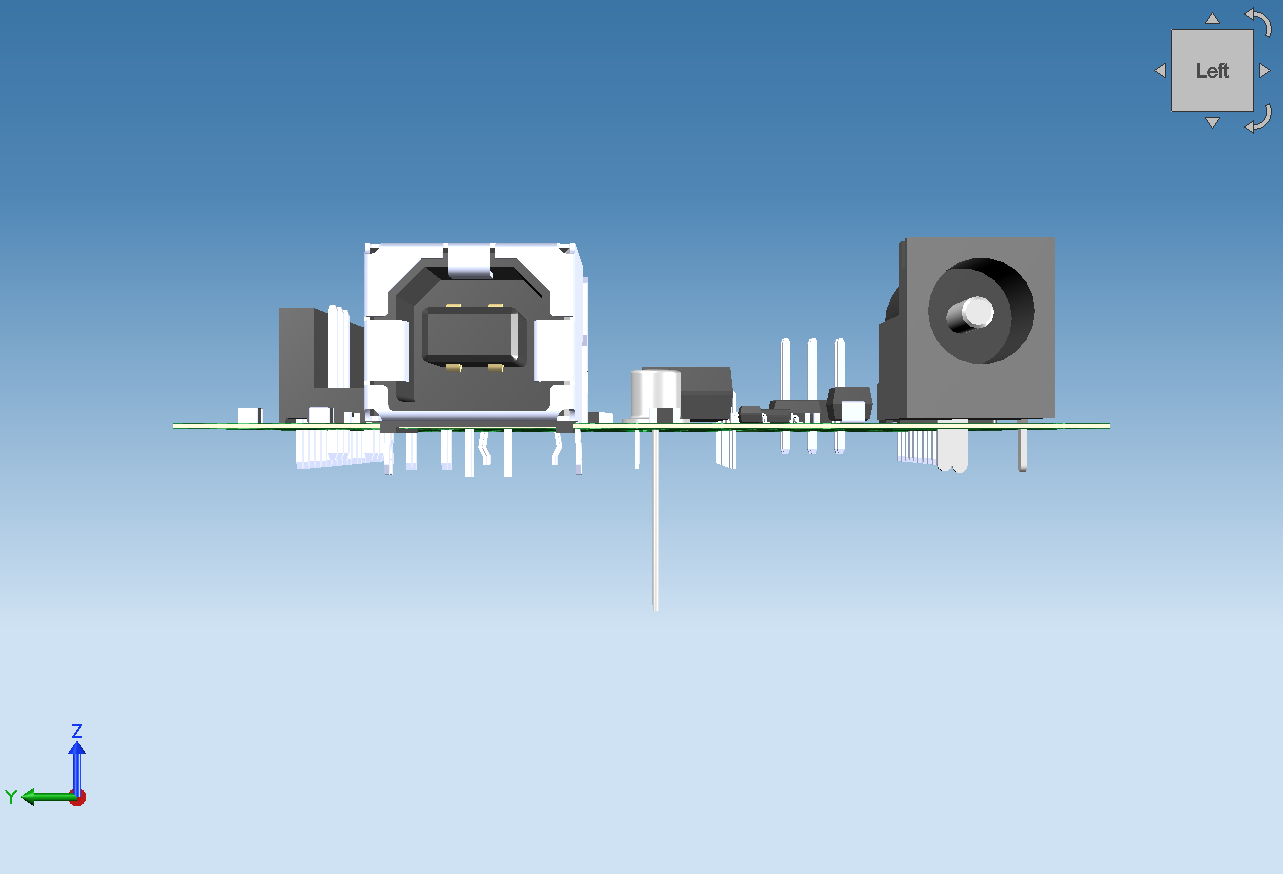

メニューの【3D】→【上】 メニューの【3D】→【下】 メニューの【3D】→【左】 メニューの【3D】→【右】



ビューキューブからアングルを変更する方法

プレビュー画面のビューキューブからアングルを切り替える方法を説明します。
ビューキューブでは、面・辺・角を選択することで、表示のアングルを切り替えることができます。

選択箇所 説明 写真(例)

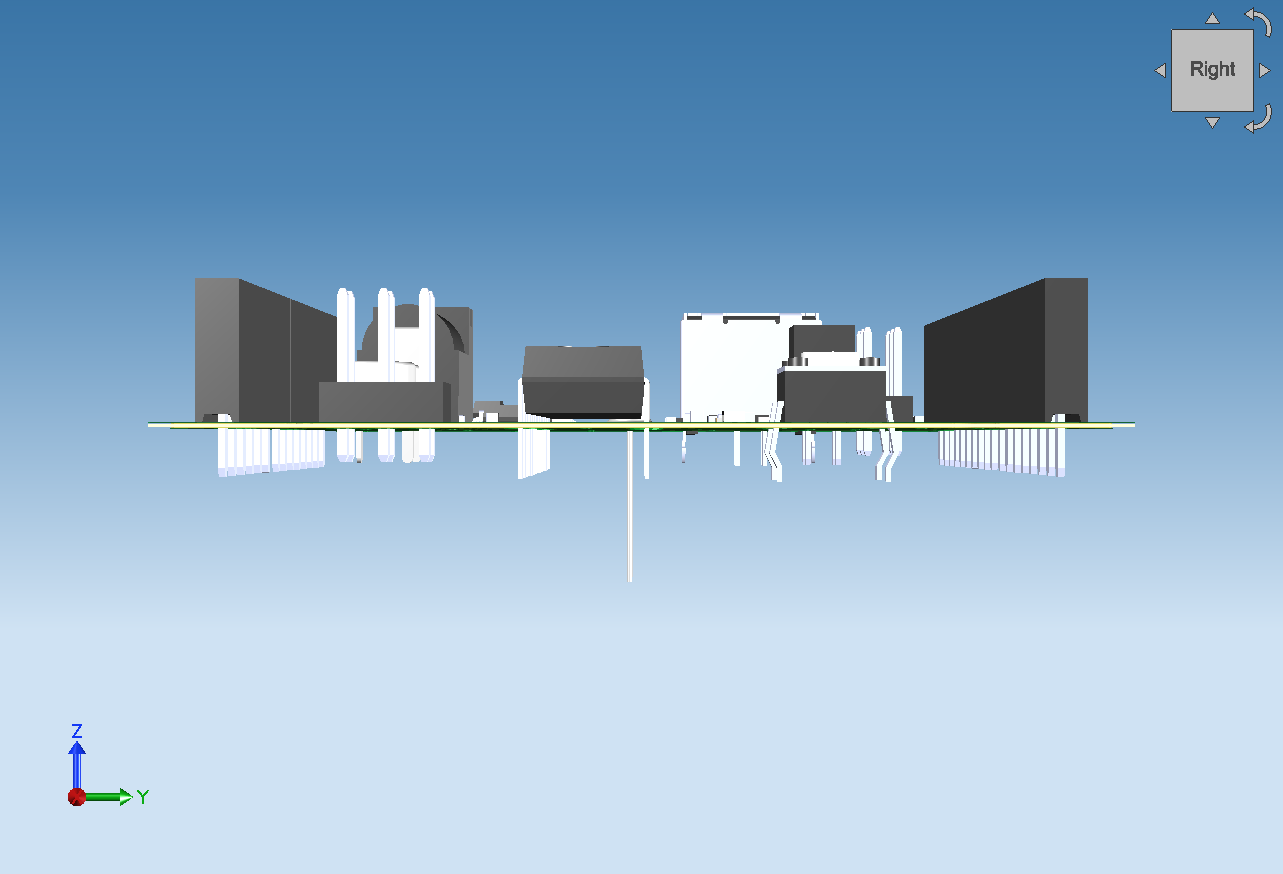

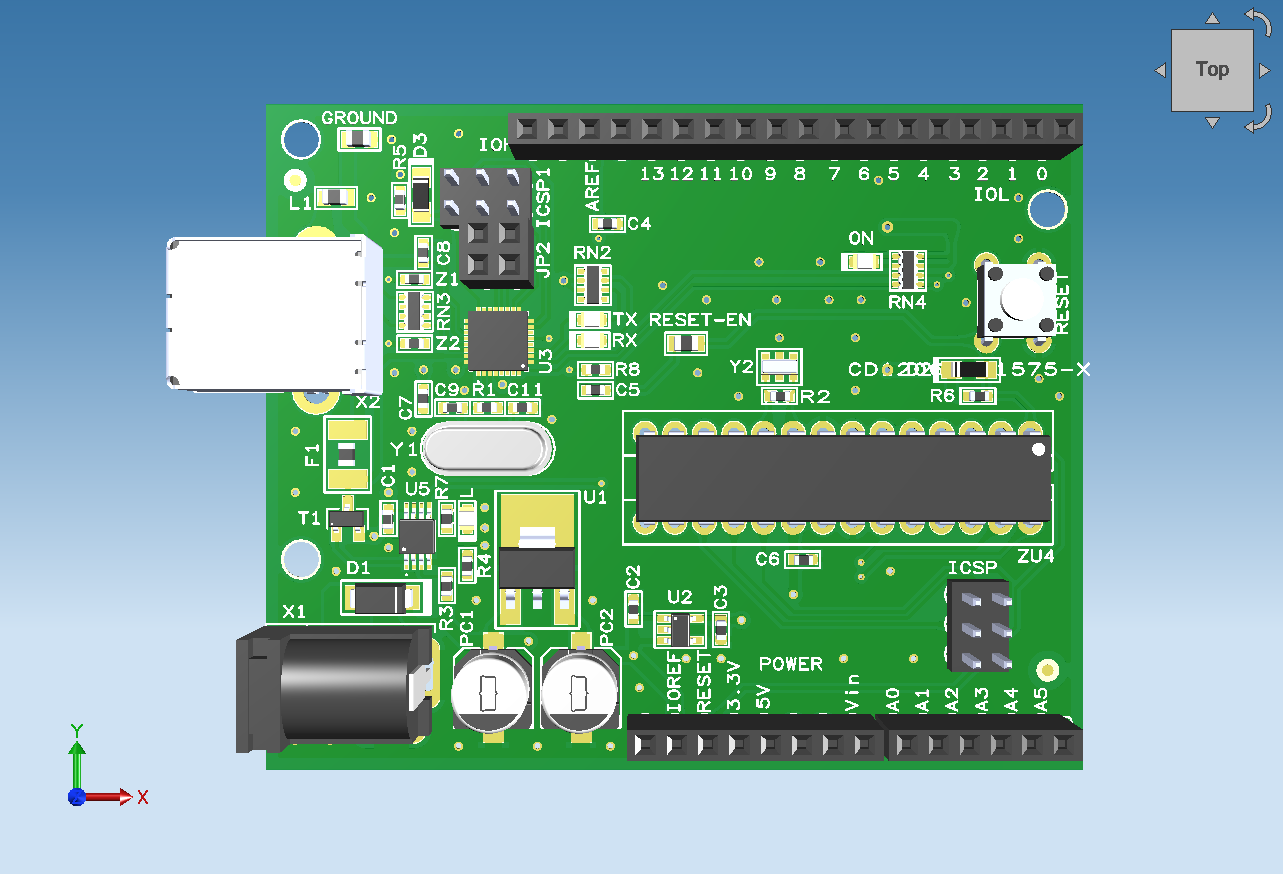

選択した面を正面から見た表示に切り替えます。

表示アングル:Front/Back/Left/Right/Top

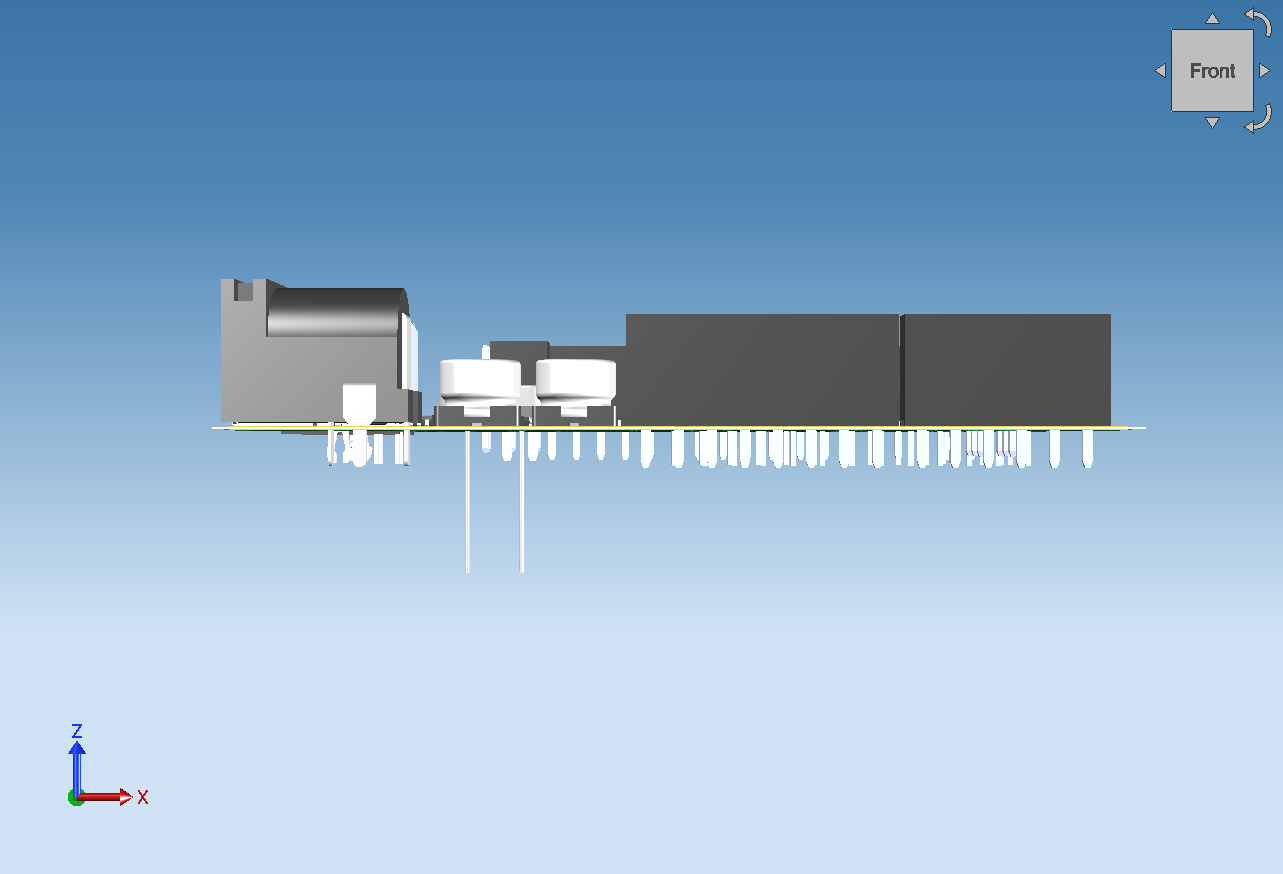

Frontを選択した視点

選択した方向から、2つの面が見える斜め表示になります。

表示アングル:右/左/上/下

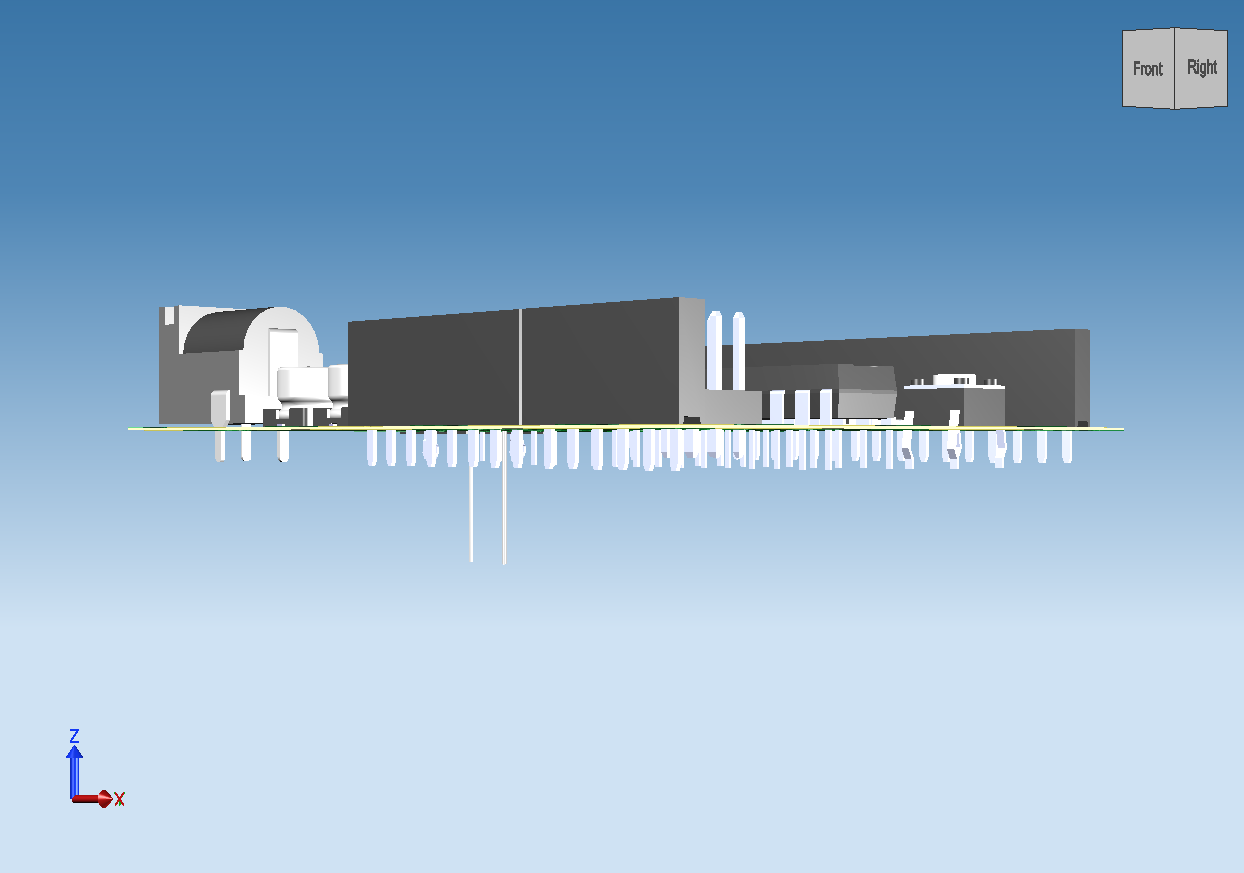

Front右辺を選択した斜め視点

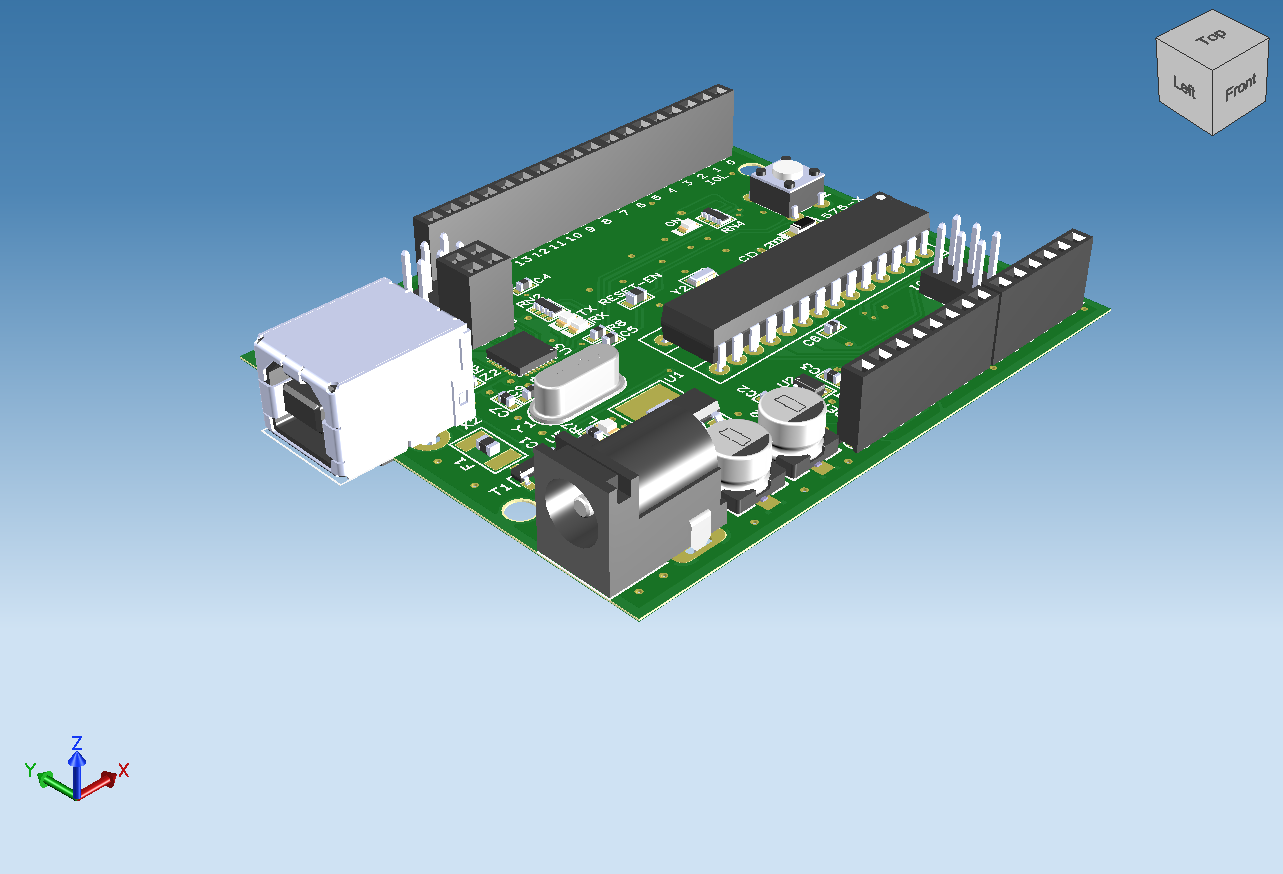

3つの面が見える立体的な斜め表示になります。

表示アングル:右上/右下/左上/左下

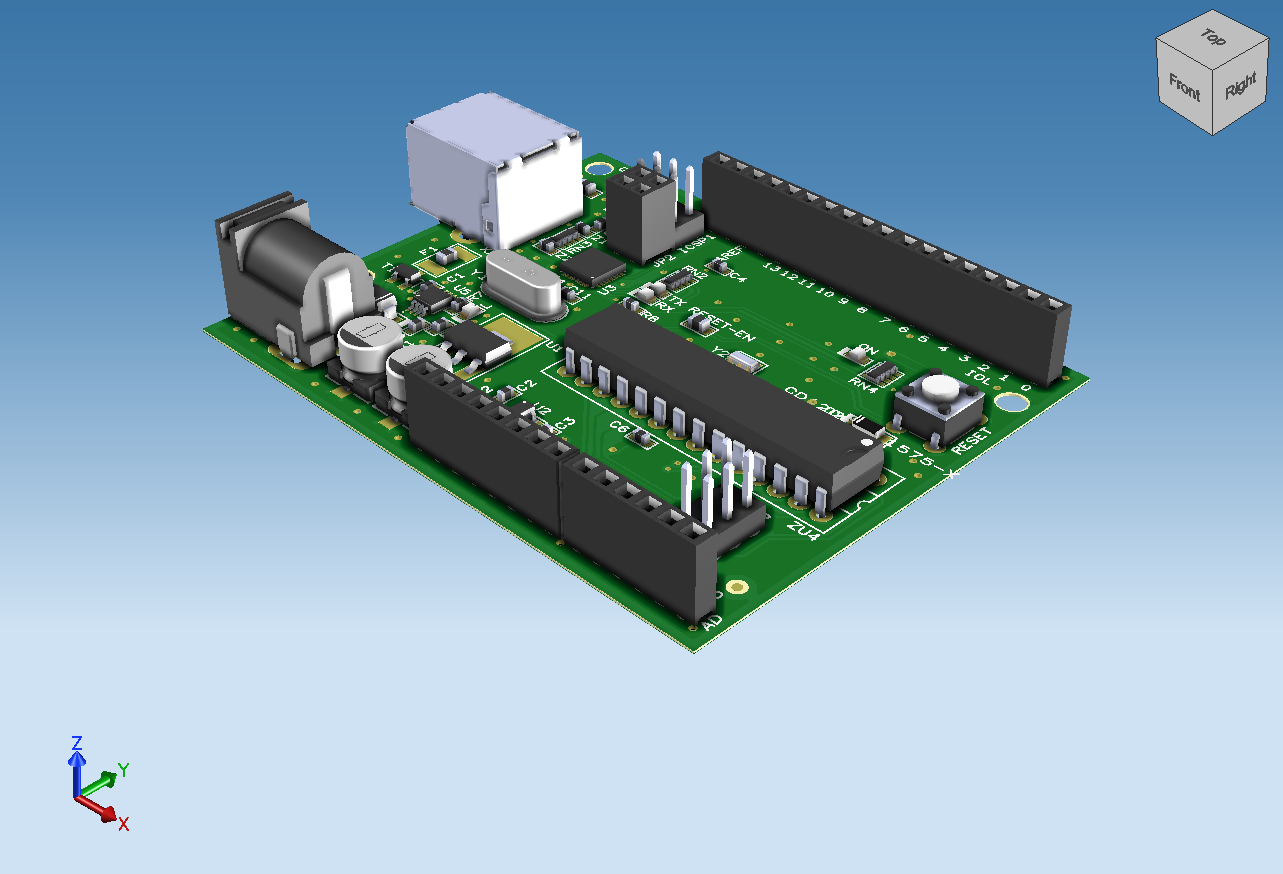

Front右上角を選択した斜め視点



描画切替

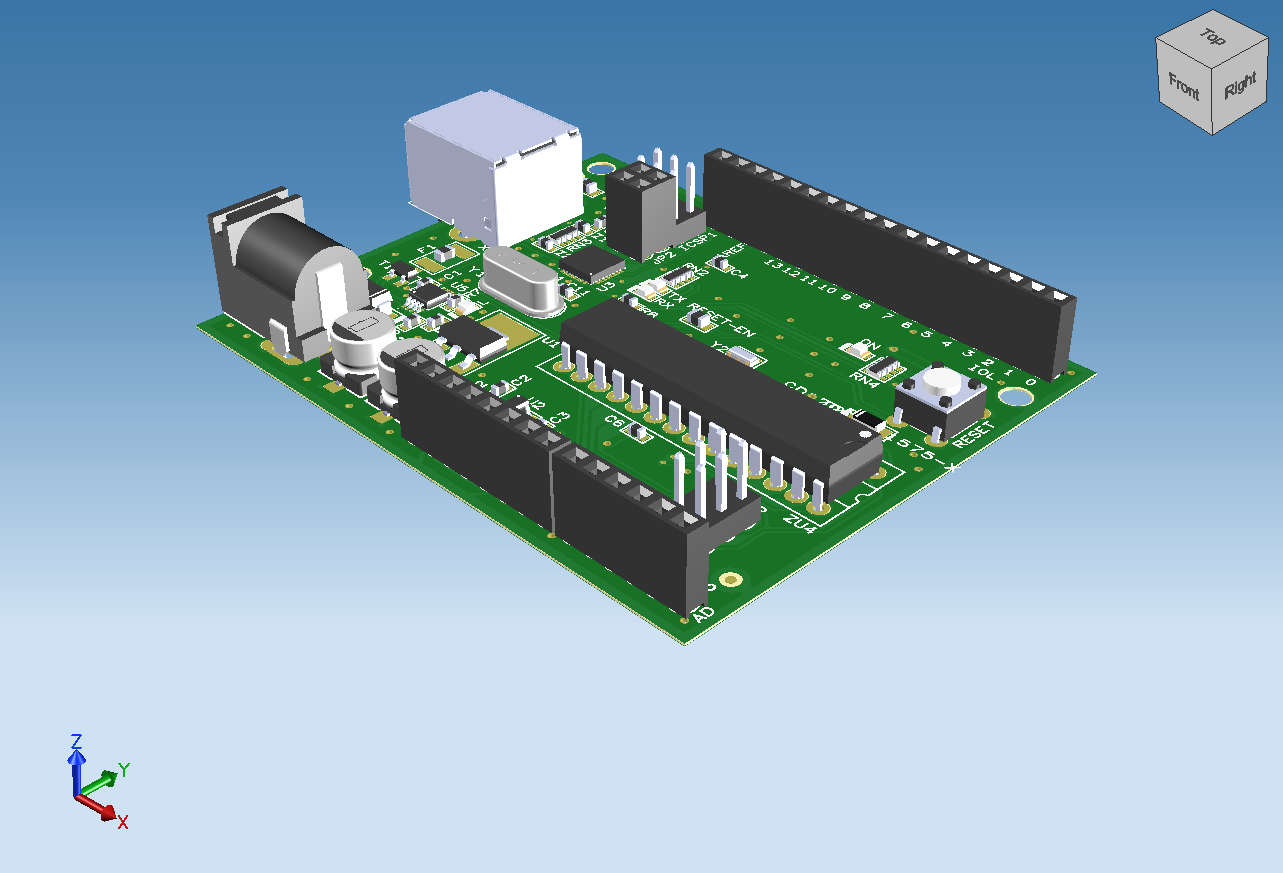

高精度描画

方法:メニューの【3D】→【高精度描画】で切り替えることが出来ます。

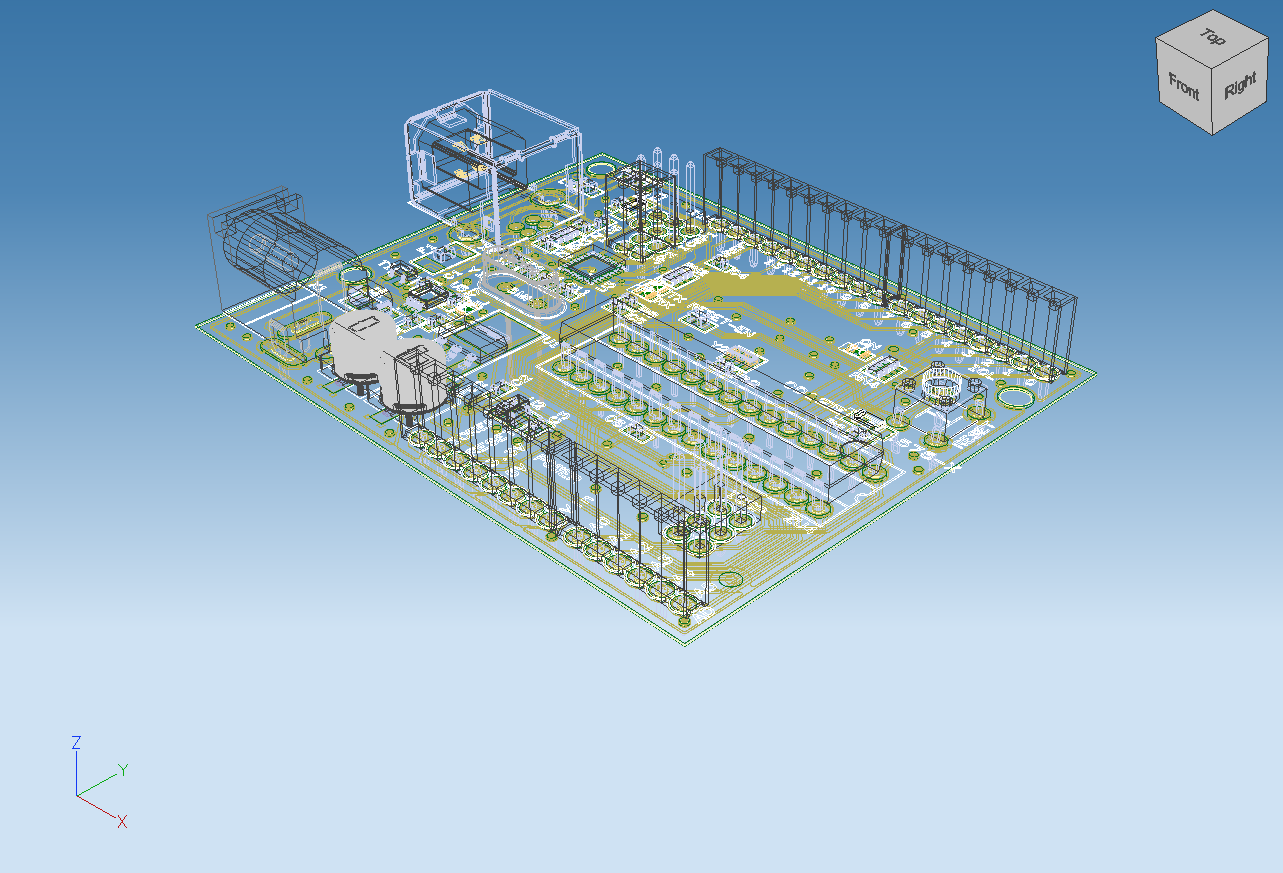

ワイヤーフレーム

方法:メニューの【3D】→【ワイヤーフレーム】で切り替えることが出来ます。

シェーディング

方法:メニューの【3D】→【シェーディング】で切り替えることができます。

エッジ付きシェーディング

方法:メニューの【3D】→【部品描画】で切り替えることができます。

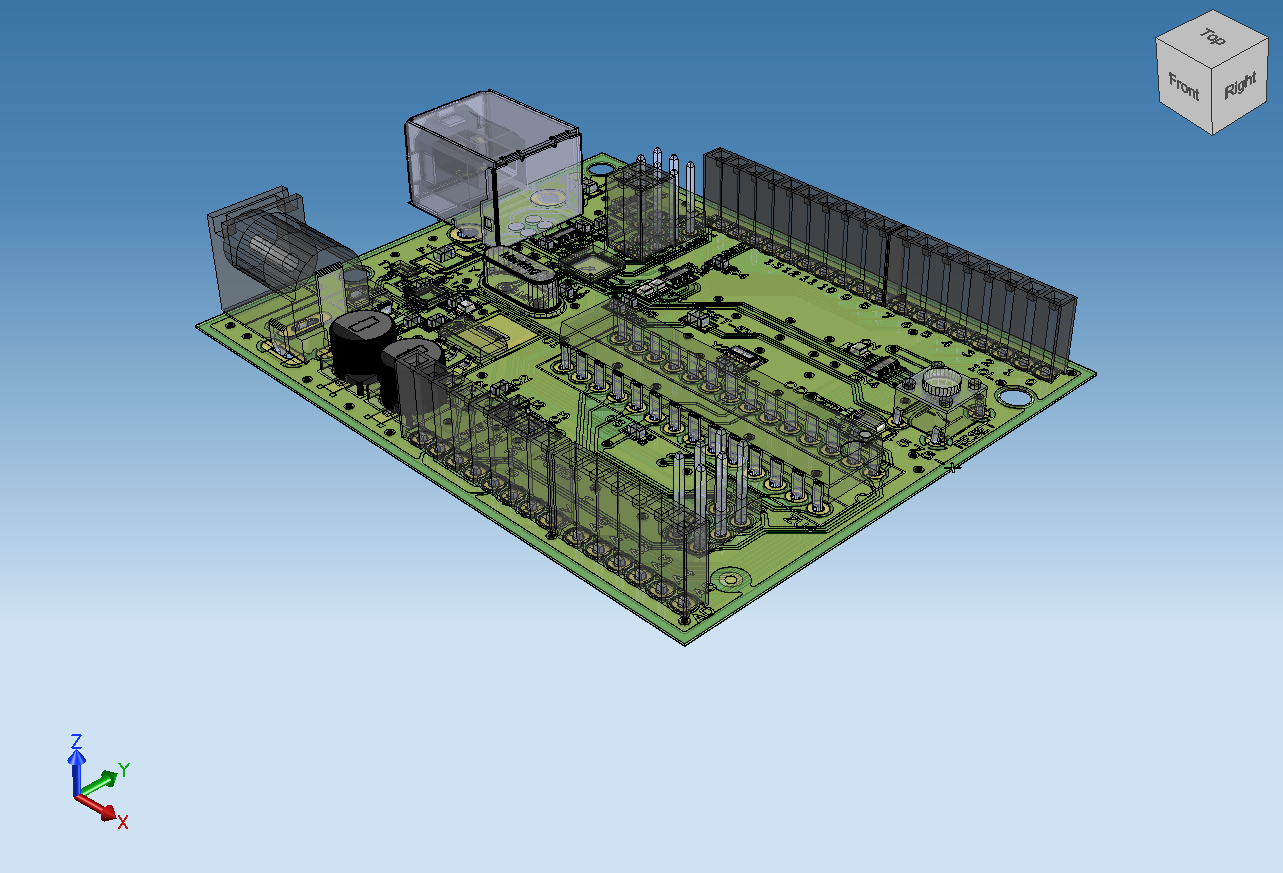

X線

方法:【3D】→【X線】で切り替えることができます。



表示切替

部品描画

方法:メニューの【3D】→【部品描画】で切り替えることができます。

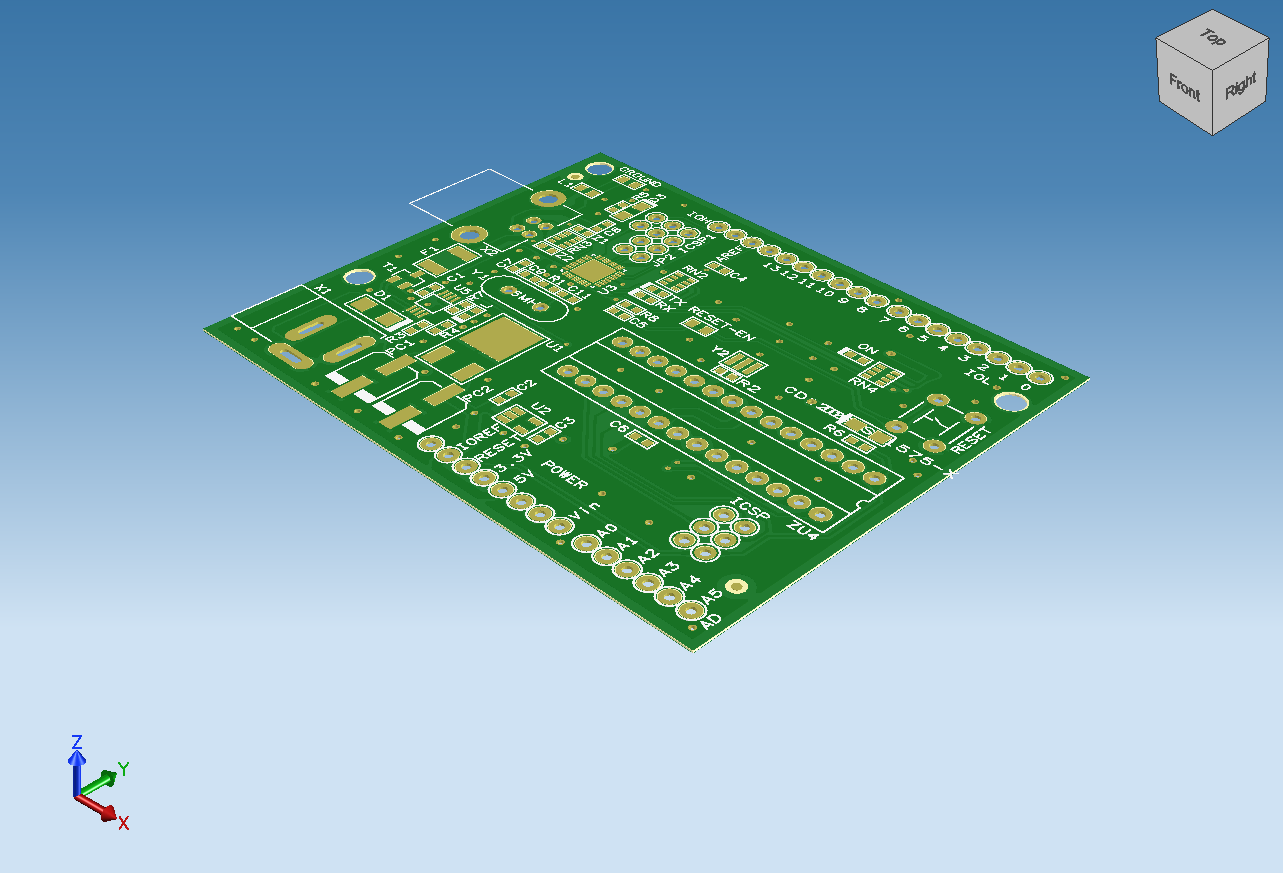

部品描画OFF 部品描画ON

XYZ軸表示

方法:メニューの【3D】→【XYZ軸表示】で切り替えることができます。

XYZ軸描画OFF XYZ軸描画ON

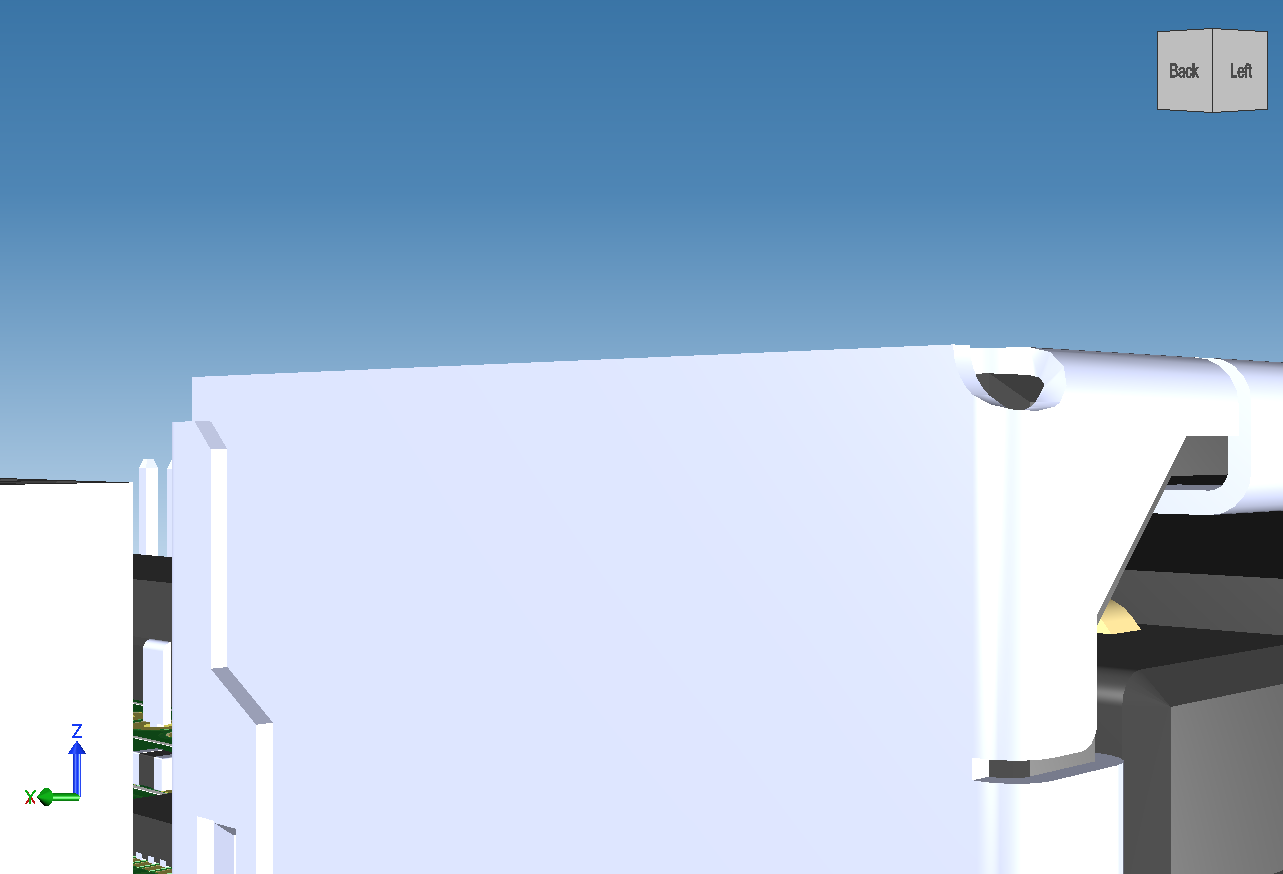

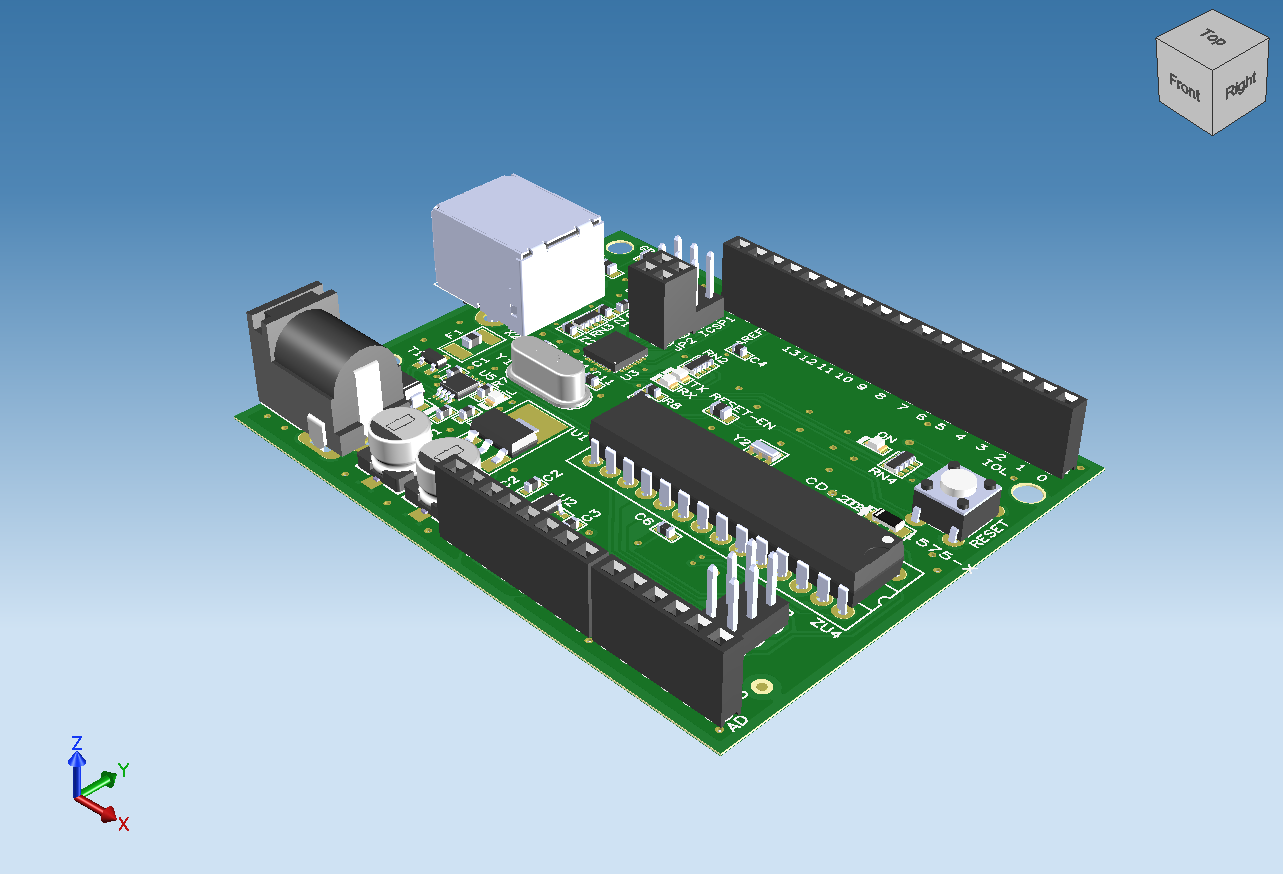

透視投影

方法:メニューの【3D】→【透視投影】で切り替えることができます。

透視投影OFF 透視投影ON



オプション切替

アンチエイリアス

方法:メニューの【3D】→【アンチエイリアス】で切り替えることができます。

アンチエイリアスOFF アンチエイリアスON

SSAO

方法:メニューの【3D】→【SSAO】で切り替えることができます。

SSAO OFF SSAO ON



描画色を変更する方法

Quadceptでは、描画色を変更する事が可能です。

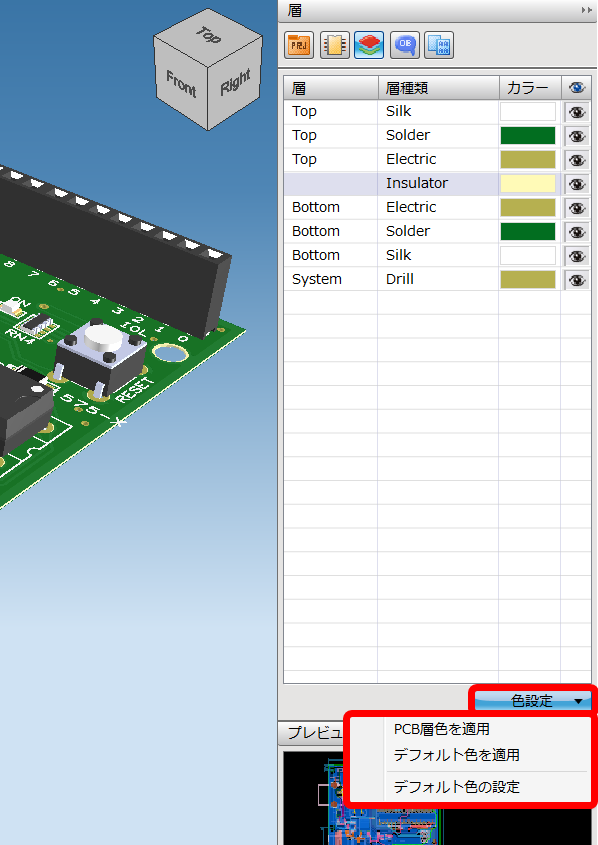

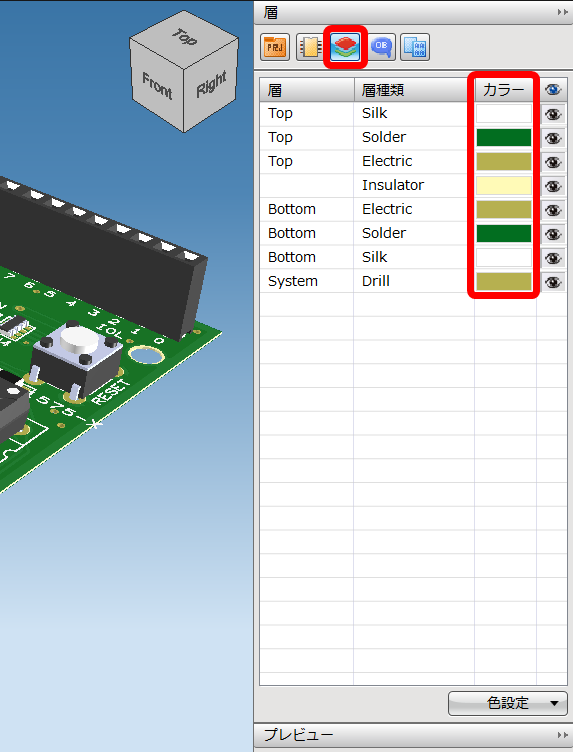

(1) サブウィンドウの「層」を開きます。
(2) 「カラー」から描画色の変更が出来ます。
色設定表示

項目 内容

PCB層色を適用

PCB設計時に設定した層の色が適用されます。

デフォルト色を適用

デフォルトの色で設定します。

デフォルト色の設定

任意でデフォルトの色を変更することが出来ます。

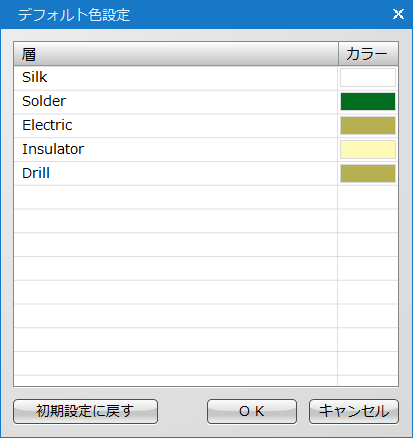

デフォルト色設定詳細

項目 内容

Silk、Solder、Electric、Insulator、Drillの色を任意でデフォルトに設定することが出来ます。

カラー

デフォルトの色で設定します。

初期設定に戻す

初期設定の描画色に戻すことができます。



描画色を変更オブジェクトの表示/非表示切替方法

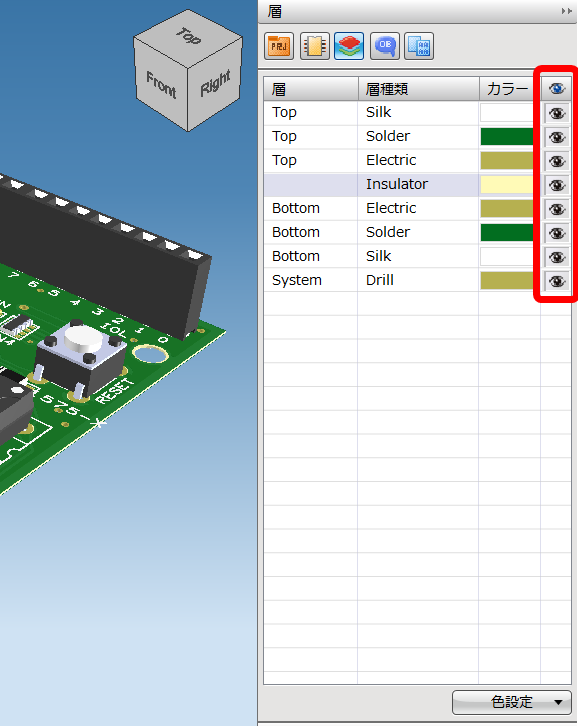

目のマークを押下すると、層の表示/非表示を切り替えることが出来ます。
