プリント基板CAD : DRCエラー詳細

DRCエラー:サーマル

■エラー確認種別:
  サーマル接続本数違反

■エラーマーク:


■エラー内容:

  「動的ベタ接続」で接続設定を「サーマル」に設定しているにもかかわらず、「その他DRC設定」の「サーマル最低接続本数」で設定されているサーマル本数に満たない場合、エラーを検出します。


実測値:違反サーマル本数
設定値:サーマル本数DRC


■エラーの修正:
  サーマルの接続本数を確認し、パッドやビアの位置やベタ形状などを修正してください。



エラー修正例(サーマル接続本数違反)
「サーマル接続本数違反」のエラーが発生した場合のエラーの修正例をご紹介します。

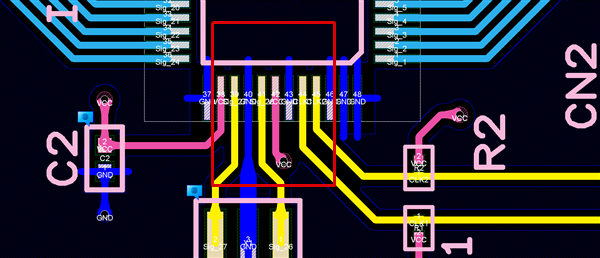

(1) 「サーマル接続本数違反」のエラーをクリック

⇒エラー箇所へと画面が遷移します。
(2) サーマルの接続本数を確認し、パッドやビアの位置やベタ形状などを修正してください。
※右の例では、サーマルが発生するように、配線やベタの形状を変更しました。
再度DRCを実行するとエラーが解消されます。
