Guide変更

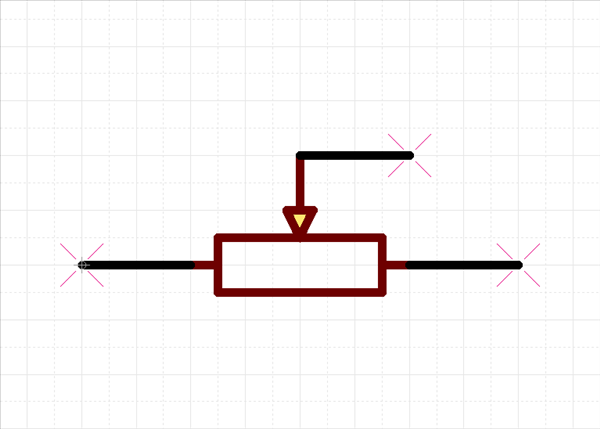

Guideとは、オブジェクトを作図、配置する際にマウスカーソルが吸い寄せられる間隔です。
Guide幅は、設計を行っている最中に簡単に変更することができます。

Guideの設定は回路図エディタでのみ実施可能です。

Guide種類
格子 ドット

表示状態の初期設定は作図(回路図)の「表示」で行えます。
Guide幅の初期設定はオブジェクト(回路図)の「Guide」で行えます。


Guideの変更方法

Guide幅は以下の方法で変更することが可能です。

メニューバーから変更
ステータスバーから変更

メニューバーから変更
メニューバーから変更する方法をご紹介します。
(1) 【表示】→【Guide】を選択
ショートカットキー「N」でも実行できます。
(2) キーを入力、もしくは値を選択し「OK」をクリック
Guideの間隔が変更されます。




ステータスバーから変更
ステータスバーから変更する方法をご紹介します。
(1) ステータスバーの「Guide」から任意のGuide値を選択
Guideの間隔が変更されます。




Guide幅の設定
Guide幅の設定
「Guide幅の設定」では、「Guide」ダイアログやプルダウンリストに表示されるGuide幅の追加/削除を行うことが可能です。
(1) 【表示】→【Guide】を選択し、Guide変更画面で「編集」ボタンをクリック

もしくは、

ステータスバーのGuideから「Guide幅の設定」を選択



もしくは、

(2) 追加したいGuide値を入力して「追加」クリック
(3) 「OK」クリック
