プリント基板CAD : DRC/MRC設定

DRC/MRC設定について

PCBの設定では現在アクティブになっているPCB設計シートのDRC設定とMRC設定を行うことができます。
DRC/MRCを実行すると、設定した内容で検証した結果をエラーリストに表示しエラー箇所を確認し修正することができます。

  内容

DRC

Design Rule Checkの略で設計した配線やクリアランスなどの設計ルールを設定し違反していないか検証できます。

MRC

Manufacturing Rule Checkの略で製造に関わるクリアランスやReference有無、文字角度などのルールを設定し違反していないか検証できます。



DRC/MRC設定の開き方
DRC/MRCの設定方法をご紹介します。
DRC/MRCの設定を行うには、まずプロジェクトの該当のPCBを開く必要があります。
(1) PCBを開く
(2) 【各種設定】
→【DRC/MRC設定】
を選択
  (※ショートカットキーは【Shift+I】に割り当てられています。)

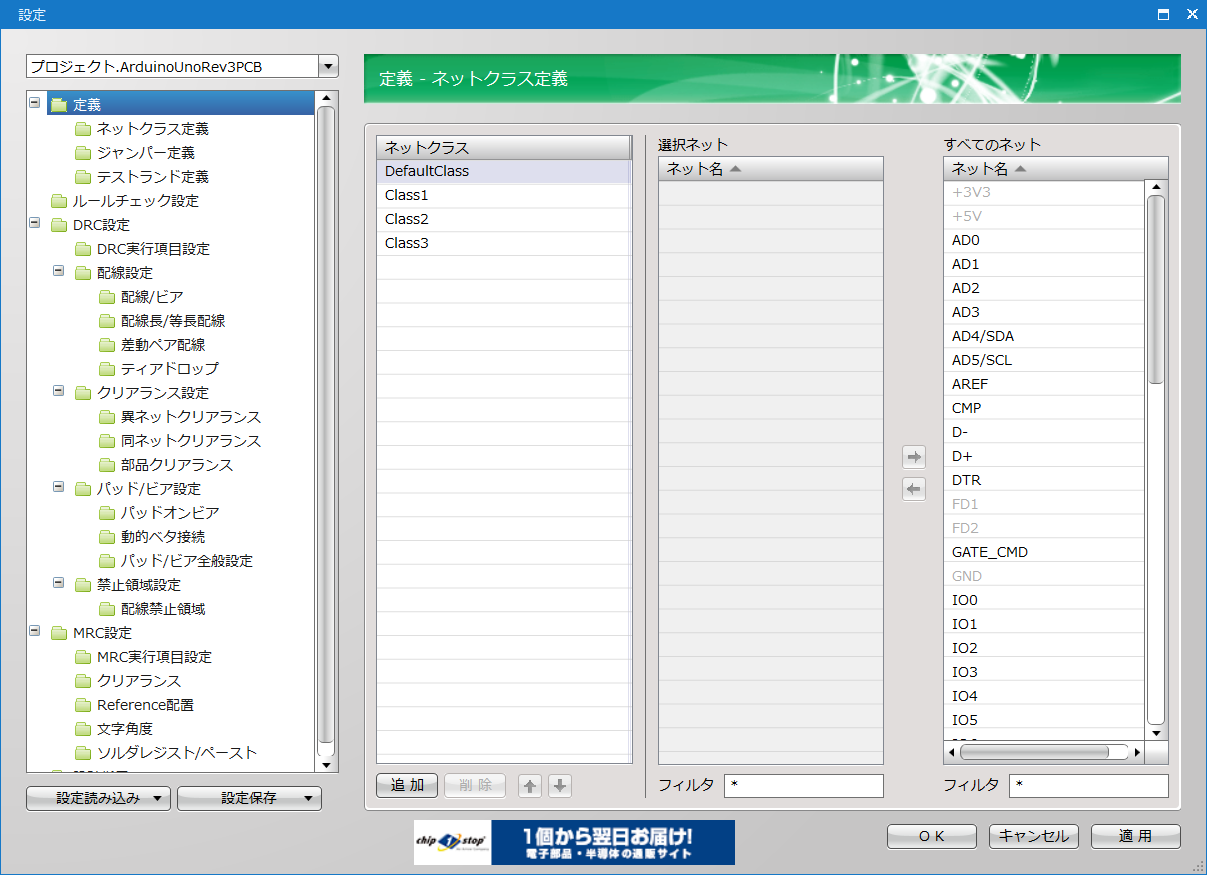

  「設定」ダイアログが開きます。



設定ダイアログでは各設定項目が画面左にツリー形式で表示されており、
設定したい項目を選択して変更を行います。
各設定項目については DRC実行項目設定 MRC実行項目設定 をご参照ください。

ドキュメント新規作成時の初期設定として保存する方法はDRC/MRC設定保存・読み込みをご覧ください。
設定の保存・読み込みする方法はDRC/MRC設定保存・読み込みをご覧ください。
