Quadcept : IPCフットプリント作成

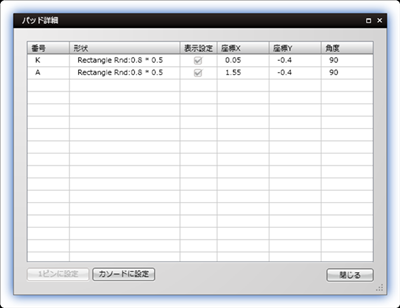

パッド詳細
パッドの詳細を一覧で確認できます。
パッドの形状やパッド番号、座標、角度を確認でき、表示ON／OFFを変更できます。
また、１番ピンの位置を変更できます。
パッド詳細について
項目について
| 項目 | 内容 |
|
番号 |
パッド番号が表示されます。 |
|
形状 |
パッドの形状が表示されます。 |
|
表示設定 |
チェックが入っている場合はパッド表示。チェックがない場合はパッド非表示となります。 |
|
座標X |
パッドのX座標位置が表示されます。 |
|
座標Y |
パッドのY座標位置が表示されます。 |
|
角度 |
パッドの角度が表示されます。 |
ボタンについて
| ボタン名 | 内容 |
|
１ピンに設定 |
選択しているピンを１番ピンに設定してピン番号を振りなおします。 |
|
カソードに設定 |
LEDなど極性のある部品の場合は、選択しているピンをカソードに設定しなおします。 |
パッド詳細画面の表示方法
| パッド詳細画面の表示方法 |
| パッド詳細画面は以下の方法で表示することができます。 |
|
 |
|
 |
