デバイスタイプ デジタル SCHMITT A-Digital SCHMITTについてご説明します。
デジタルデバイスはLTspice独自の特殊機能と混成モード・シミュレーション・デバイスです。
そして一般的な理想化動作ゲートで、外部電源は必要ありません。

モデル設定

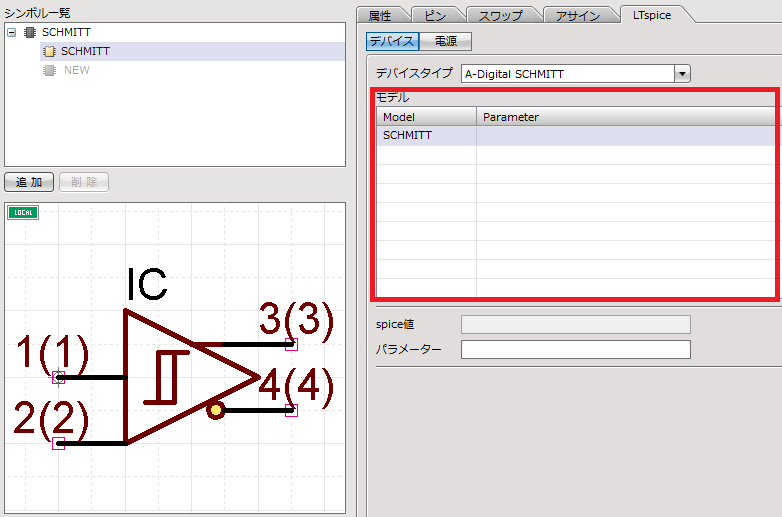

デジタルデバイス SCHMITTはモデル一覧から”SCHMITTを選択します。

Spiceピンオーダー設定

Spiceピンオーダーは、"in1","in2","out1",”out2”の設定が必要です。ただし"out1"は正論理の出力で、"out2"は負論理の出力となります。

ピンオーダー一覧
Spiceピンオーダー シンボルピン番号
in1 入力側のピンを設定
in2 入力側のピンを設定
out1 出力側のピンを設定
out2 出力側のピンを設定

※設定を間違えると、回路図と異なる接続でシミュレーションされるので注意してください。
