Quadcept : フットプリント作成方法

実装原点の設定

実装原点を設定することが可能です。

実装原点を設定するには2つの方法があります。

・選択オブジェクトの中心を実装原点とする方法
・クリックした座標を実装原点とする方法

実装原点の色や表示/非表示を切り替えたい場合は下記の方法があります。

・色設定・表示切り替え方法



オブジェクトの中心を原点とする方法
オブジェクトの中心を実装原点とする方法

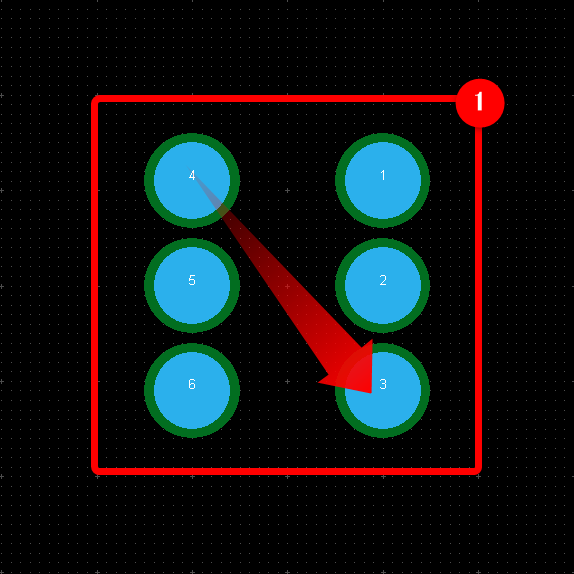

(1) シルクやパッドを選択する
⇒ここではパッド中心を実装原点にする方法をご紹介します。

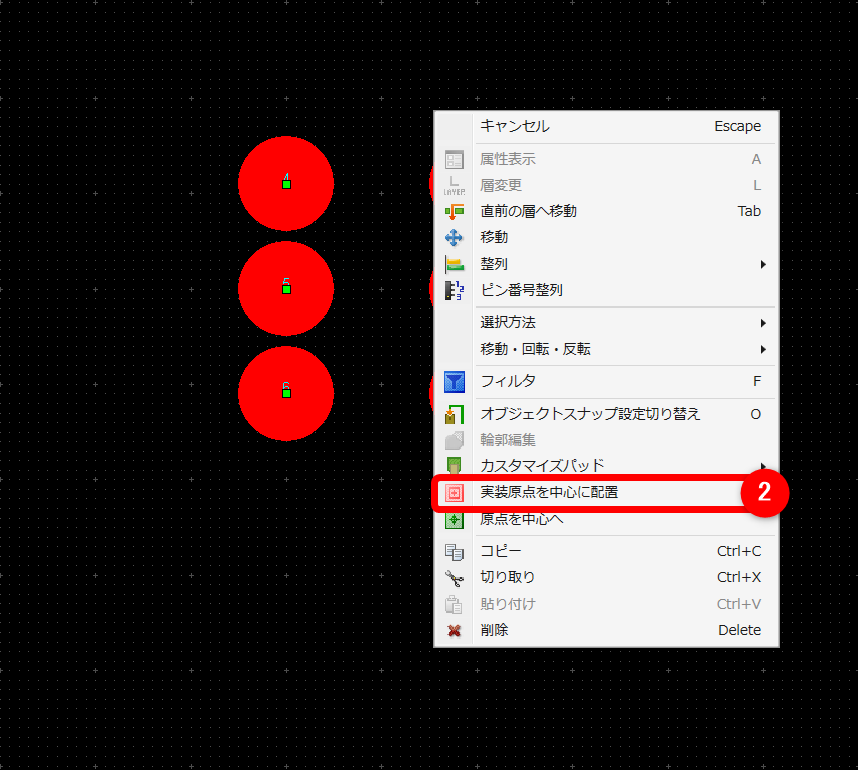

(2) 右クリック→【実装原点を中心に配置】を選択

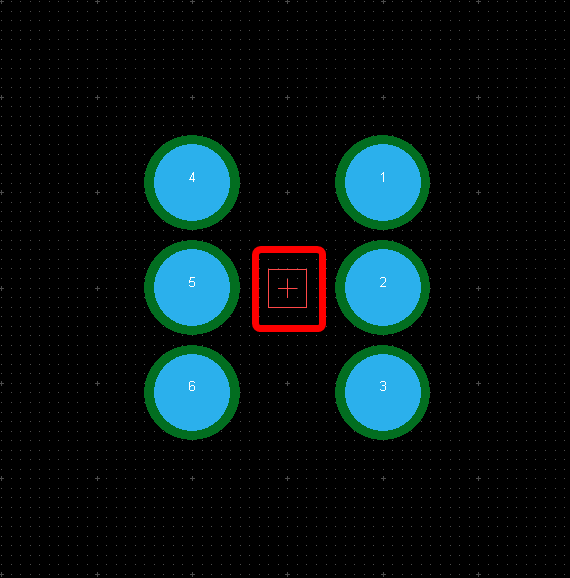

(3) 選択オブジェクトの中心に原点が移動します。



クリックした座標を原点とする方法
クリックした座標を原点とする方法

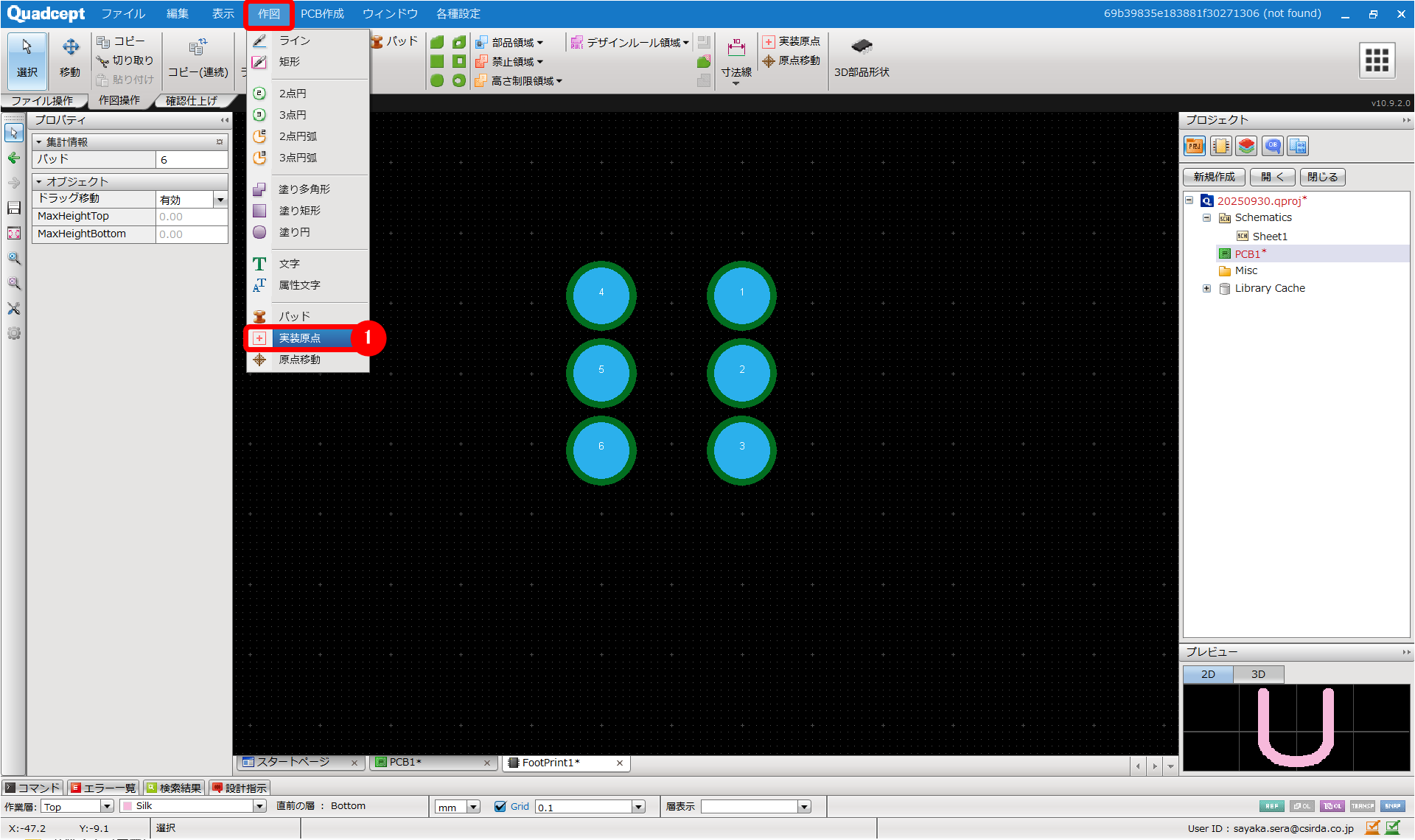

(1) 【作図】→【実装原点】を選択

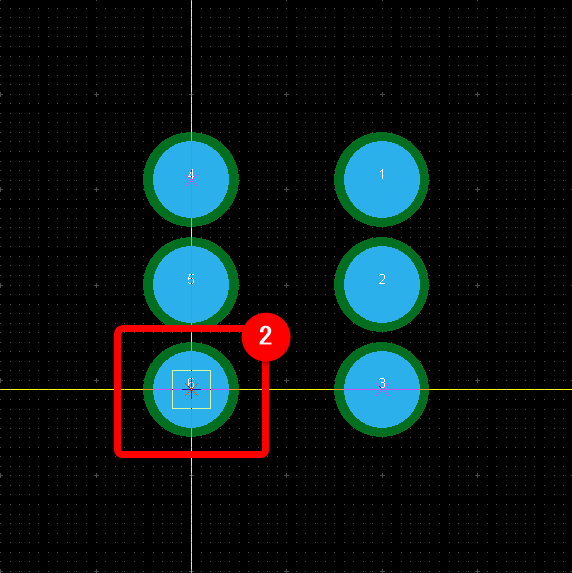

(2) 原点を設定したい座標をクリックして原点を設定します。

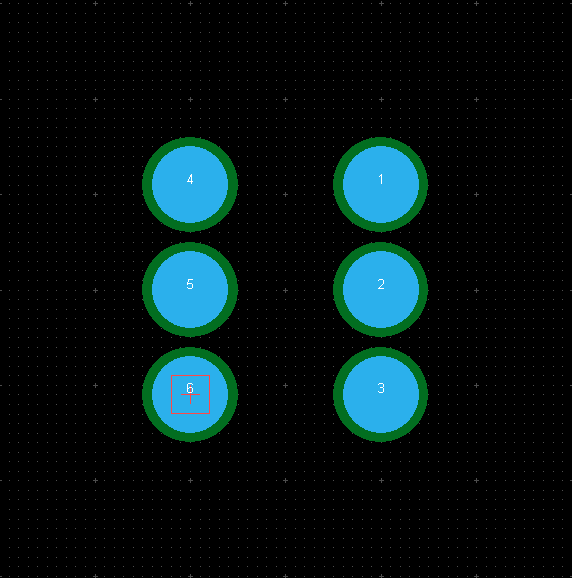

(3) クリックした位置が原点になります。



色設定・表示切り替え方法

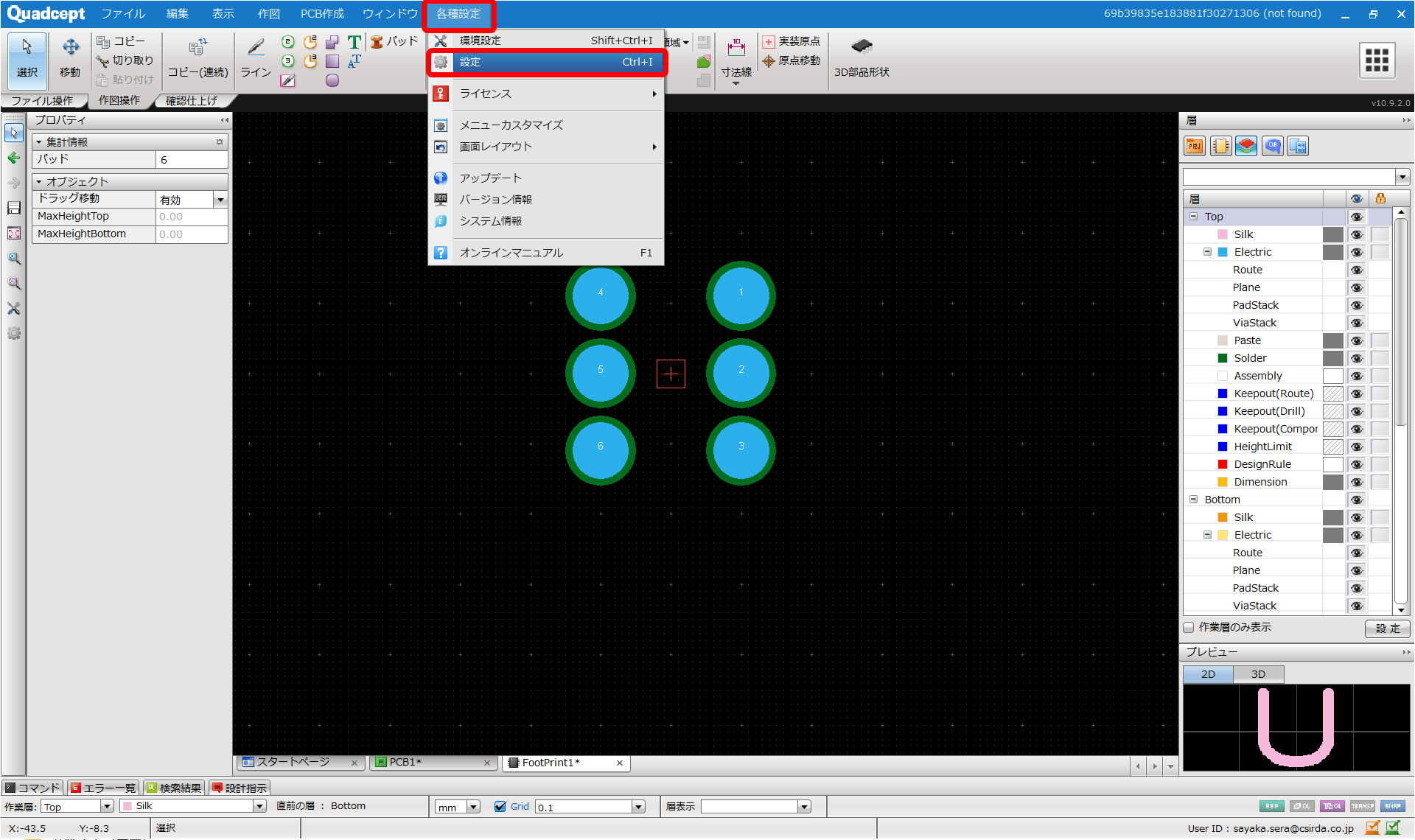

(1) 【各種設定】→【設定】を選択
(2)

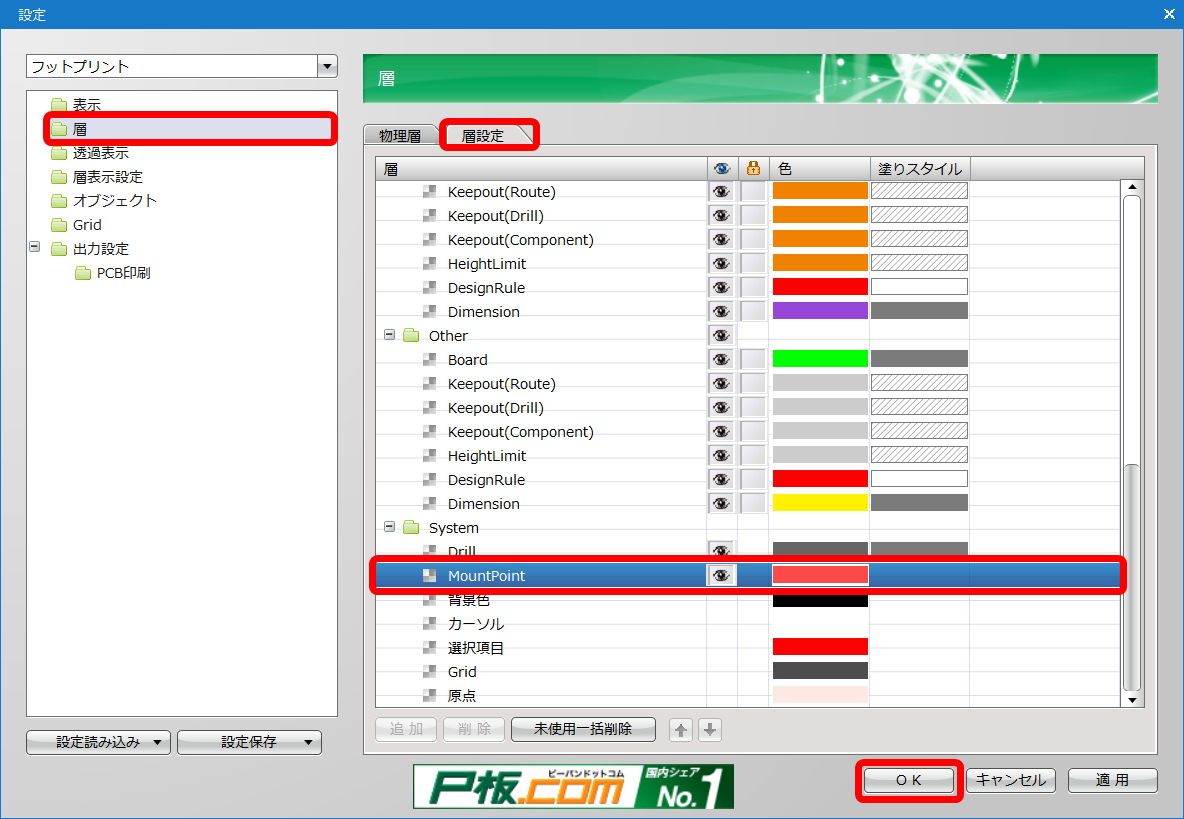

【層】→【層設定】→『MountPoint』
目のマークをクリックしていただくと、「表示/非表示」に変更できます。
色の列をクリックしていただくと、他の色に変更可能です。
変更が出来ましたら【OK】をクリック
