プリント基板CAD : PCB設定
部品（PCB設定）
フットプリントに関するオプションを設定することができます。
PCB設定画面の開き方はPCB設定についてを参照してください。

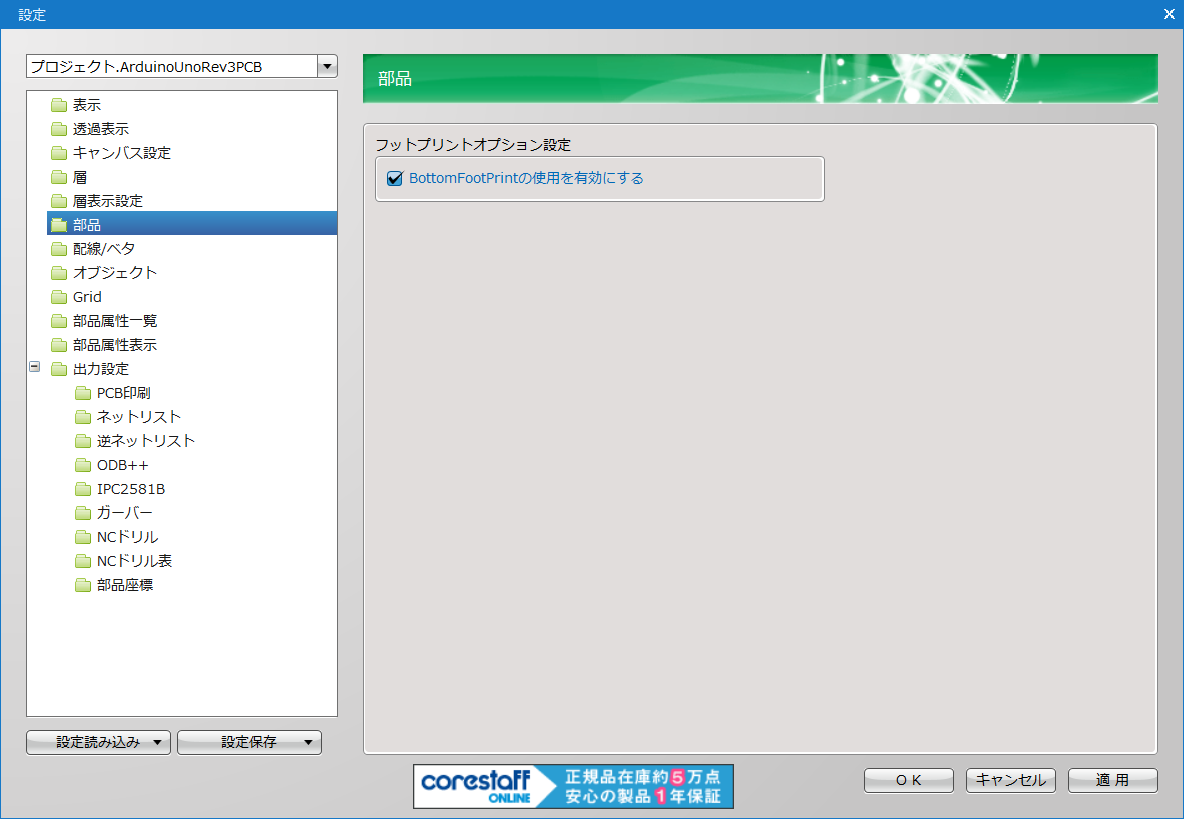

部品画面
フットプリントオプション設定
| 項目 | 内容 |
|
BottomFootPrintの使用を有効にする |
チェックを入れると部品登録時に設定したBottomFootPrintの形状で基板上に配置することができます。 |
設計中に「BottomFootprintの使用を有効にする」のチェックを外した場合、
Bottom面にBottomFootprintの形状を使って配置していた部品は自動的でTopFootPrint形状に切り替わります。
「BottomFootPrintの使用を有効にする」のチェックを入れた場合、
部品の配置時に有効になっていればBottomFootPrint形状を使用して配置されます。
設計中にチェックを入れた場合、すでに配置されている部品のBottomFootPrint形状は自動で更新はされません。
【部品更新】にて『フットプリント』を対象に更新することで、配置済み部品もBottomFootPrint形状に更新されます。
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
