属性文字を設定することにより、シンボル/フットプリントを名前のみでなく、属性から検索が可能です。
フォントは基板設計用に作られたVectorフォントと、Windowsでインストールされているフォントを利用できます。

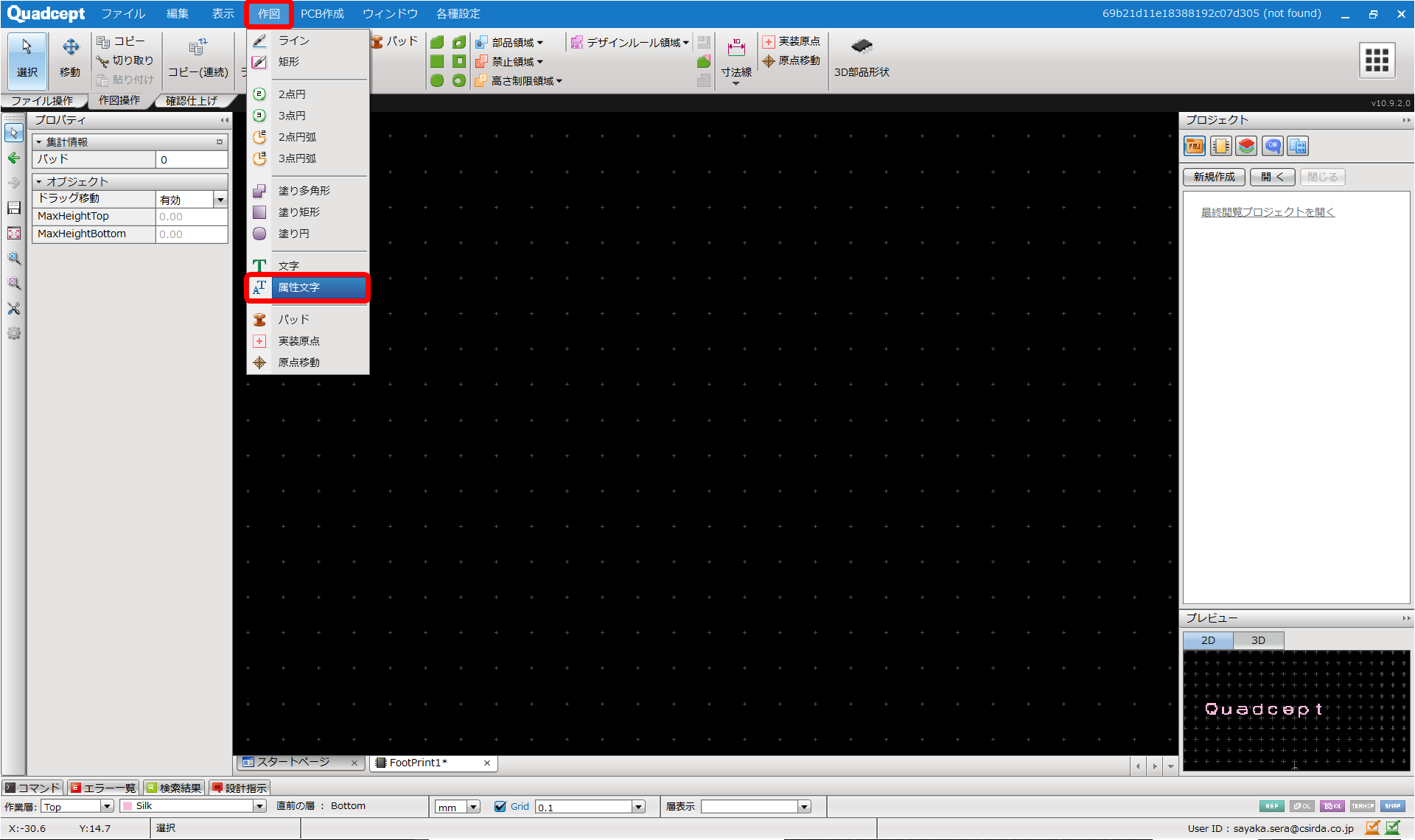

【作図】→【属性文字】を選択

その他、いろいろな実行方法があります。メニューの実行についてを参照してください。

属性文字メニューを選択したあとに、

STEP1:属性を選択
STEP2:文字を入力
STEP3:「OK」をクリック

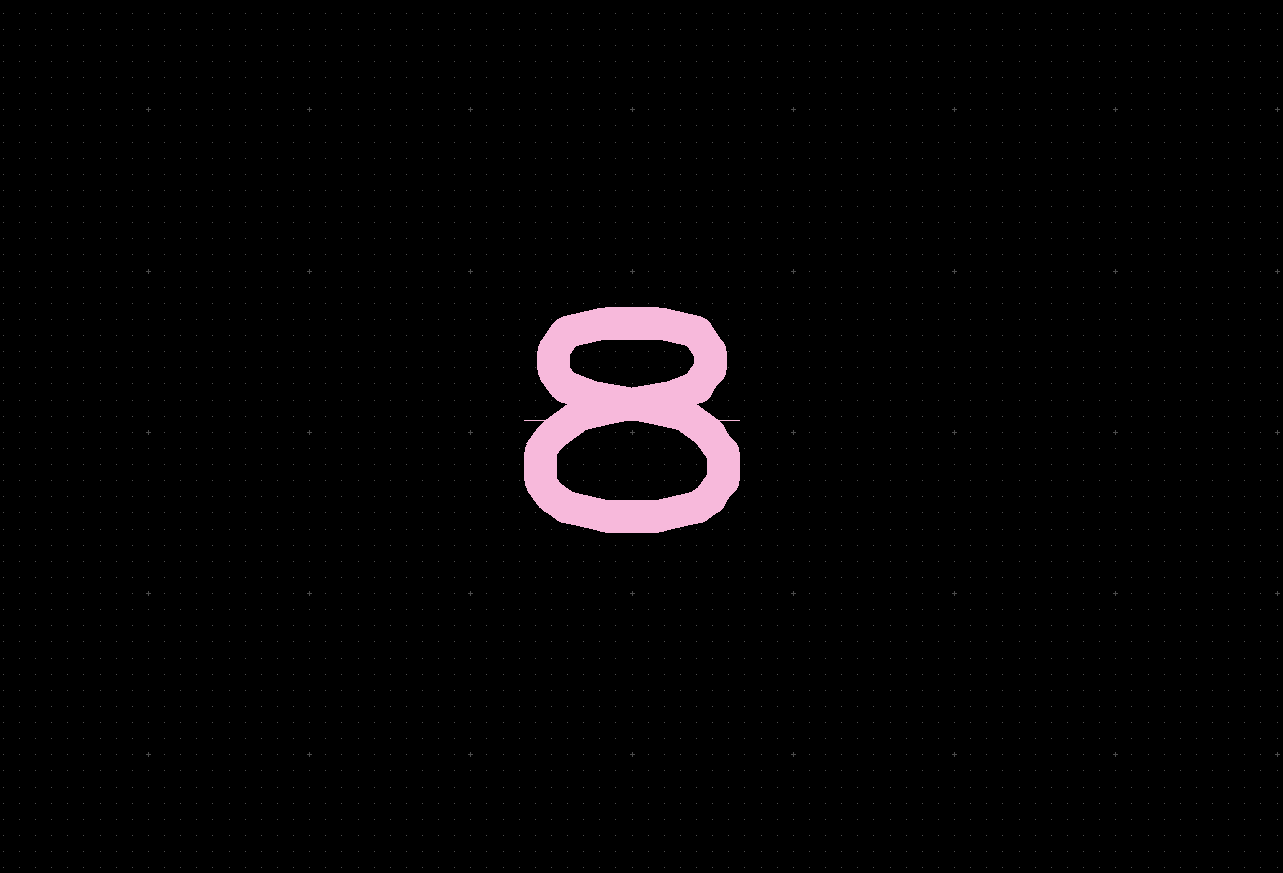

STEP4:配置したい場所でクリック

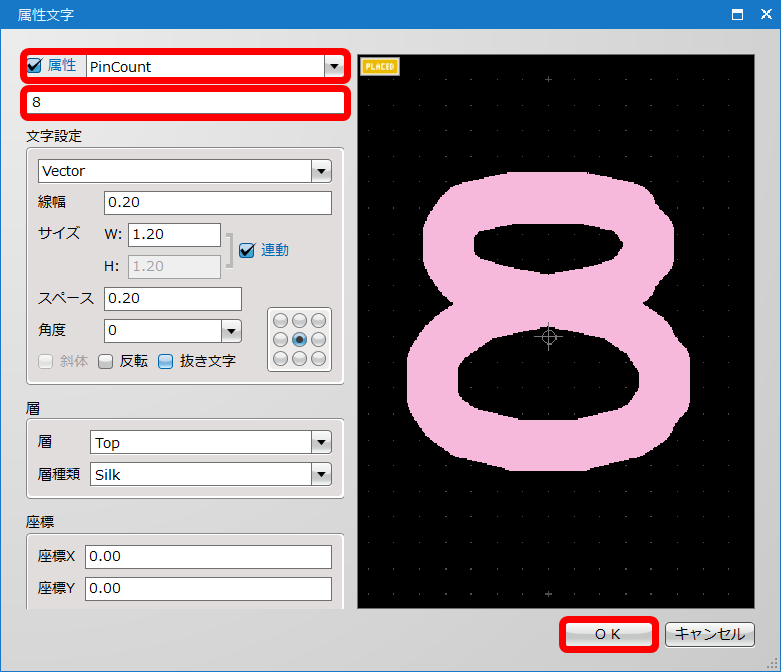

属性文字配置ダイアログから文字配置

属性文字配置ダイアログを使用して文字を配置します。

(1)	【作図】 →【属性文字】を選択 ⇒「文字配置」ダイアログを開きます。

(2)	「属性」を選択
(3)	「値」を入力

(4)

「OK」クリック

(5)	PCB上の配置したい場所でクリック

文字名を変更した場合、同じ属性文字が複数ある場合は連動して変更されます。

文字の書式（フォント、サイズ）などは連動しないため、個々での変更が可能です。

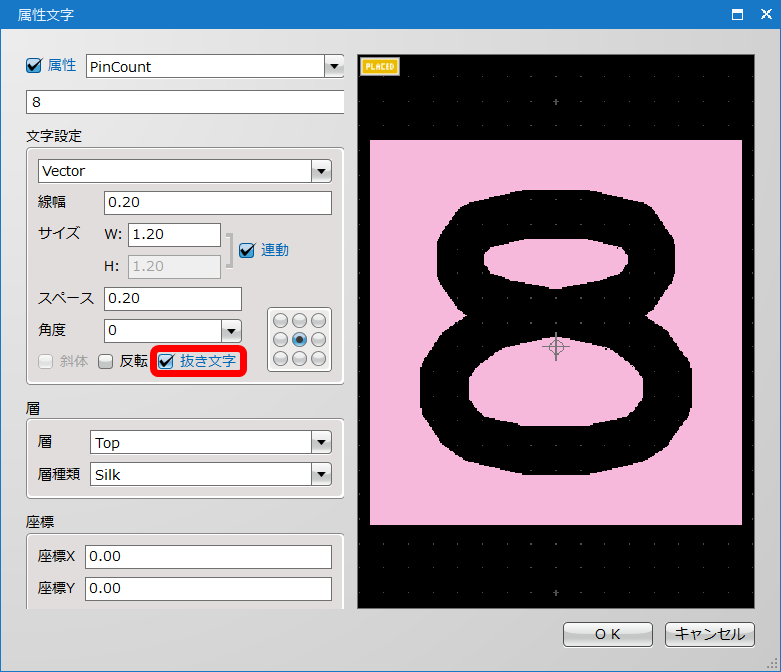

文字を抜き文字にするには「抜き文字」にチェックを入れてください。

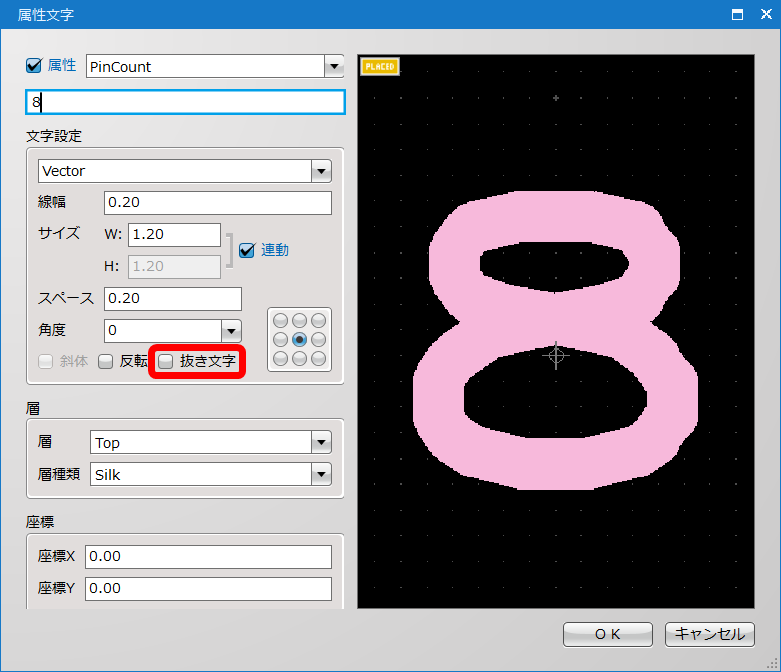

文字	抜き文字

作図中に90度回転します。
回転には以下のような方法があります。

方法1:【右クリック】→【回転】を選択
方法2:【キーボード】→【R】を押下

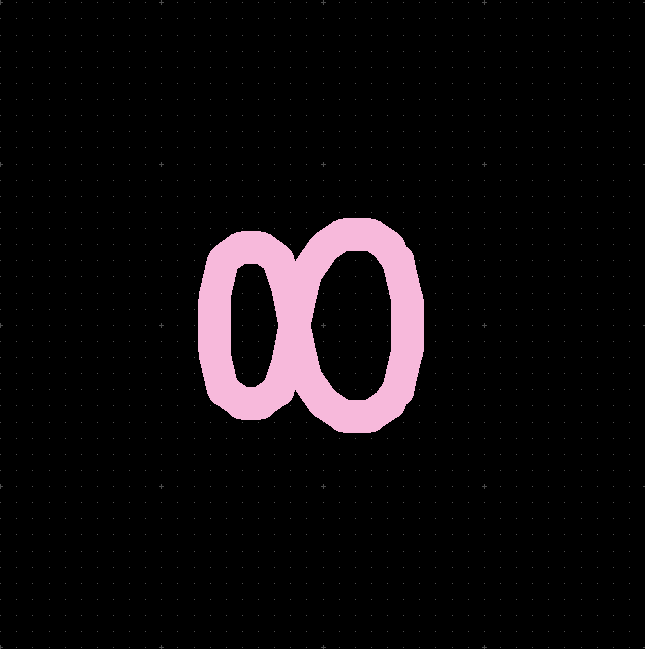

回転例

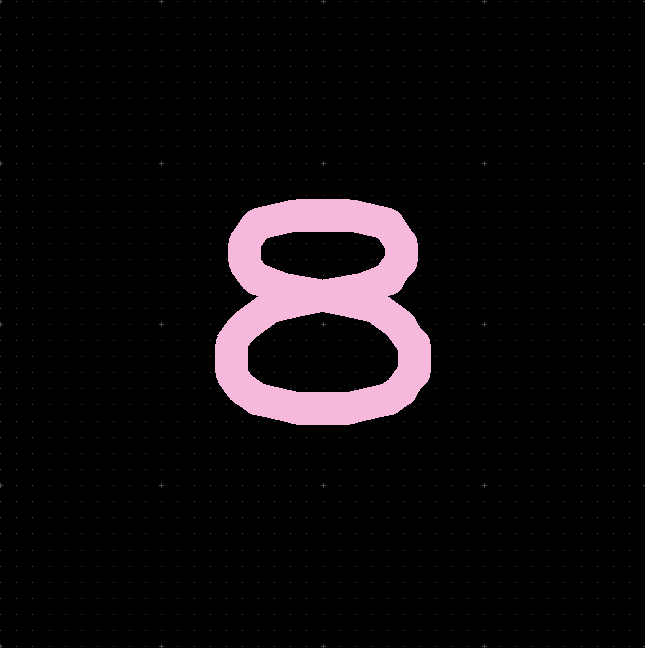

回転前	回転後

回転は左90度回転になります。逆回転メニューもあります。

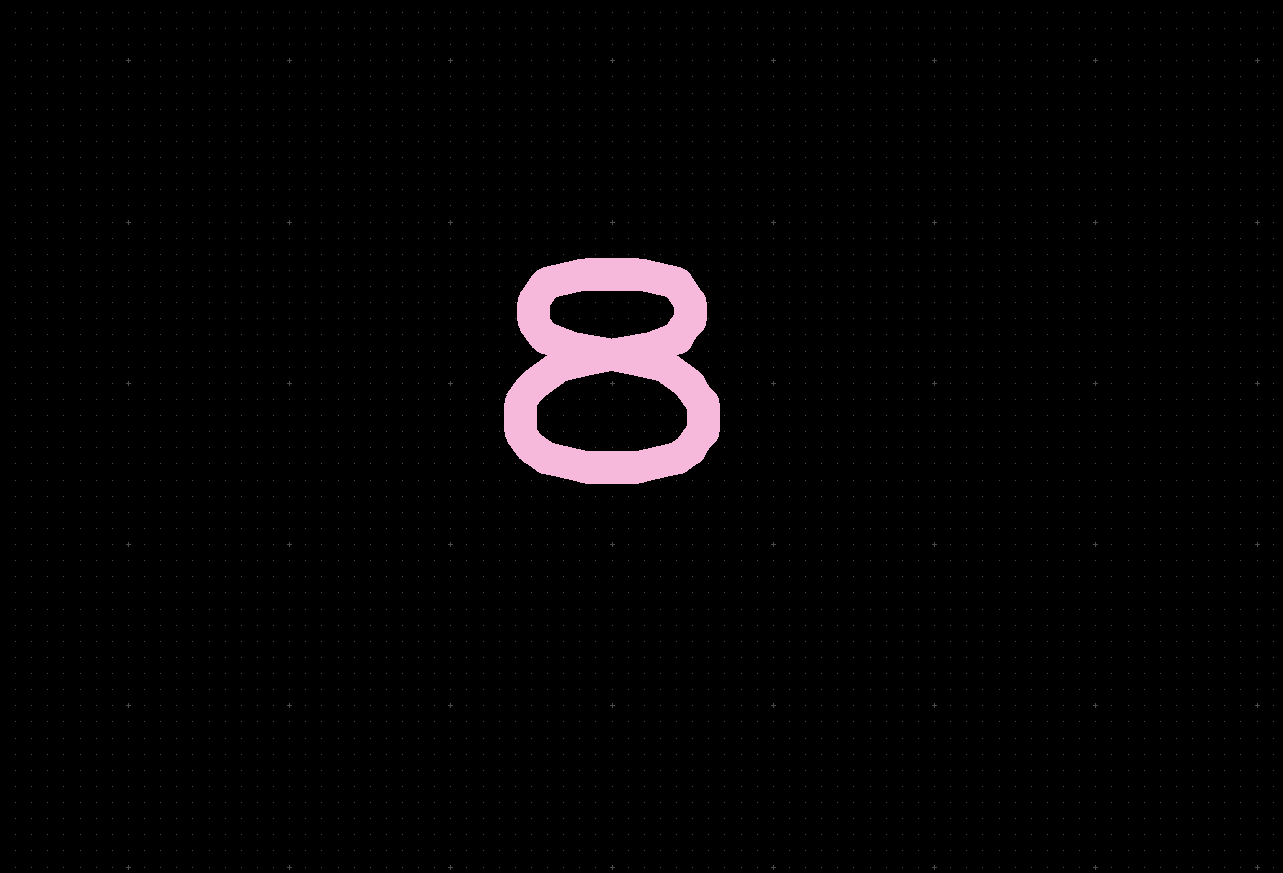

PCB設計時に属性文字を非表示にすることも可能です。

(1)	非表示にしたい属性文字を選択

(2)	プロパティウィンドウ内にある【表示】を【非表示】に変更属性文字に取消線がつきます

文字モードを解除する方法は下記作業となります。

右クリック→【キャンセル】を選択
※キーボードの「Escape」を押下
