プリント基板CAD : 表示オプション

パッドネット名(表示)

PCB設計時にパッドネット名の表示/非表示の切り替えが可能です。

パッドネット名表示 パッドネット名非表示



パッドネット名の表示切り替え
パッドネット名の表示を切り替える方法をご紹介します。

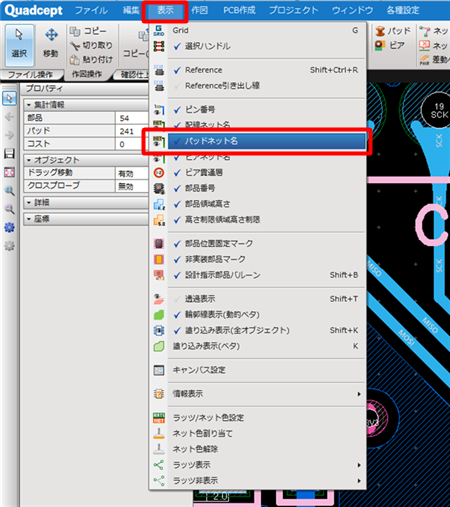

(1) PCB画面にて
【表示】
→【パッドネット名】
を選択

⇒パッドネット名の表示状態が切り替わります。

 その他、環境設定のPCB設定からも表示の切り替えが可能です。
