プリント基板CAD : 表示オプション

非実装部品マーク

PCB設計時に非実装部品マークでの表示/非表示を切り替えることが可能です。
また、プロジェクトの設定からは表示/非表示の設定、及び非実装部品マークを「×マーク」「文字マーク」から選択することができます。

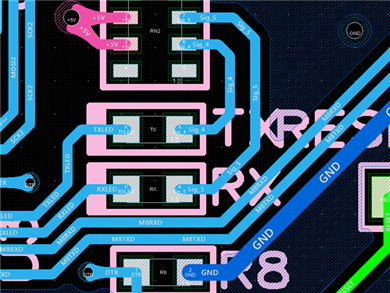

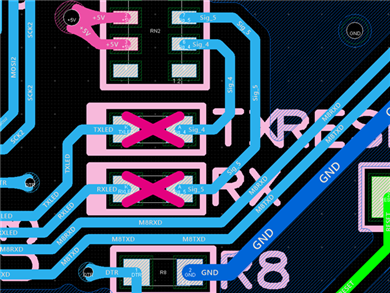

非実装部品マーク表示 非実装部品マーク非表示



非実装部品マーク表示切り替え
非実装部品マークの表示状態を切り替える方法をご紹介します。

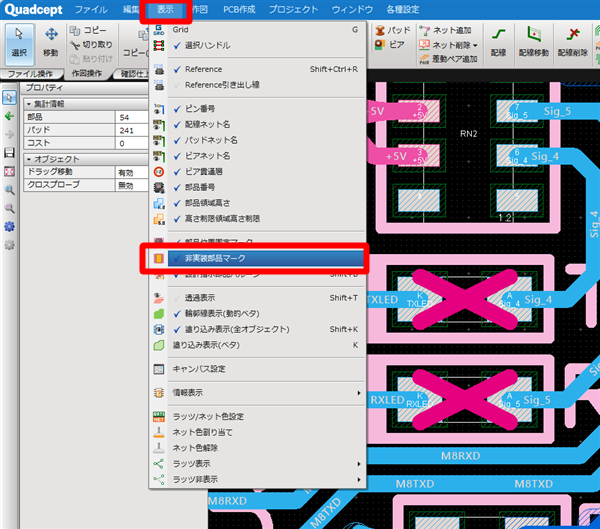

(1) PCB画面にて
【表示】
→【非実装部品マーク】を選択

⇒非実装部品に指定している部品のマーク表示状態が切り替わります。
