CSiEDAのピンと図面枠のコンバート方法を説明します。
・ピンコンバート
・図面枠コンバート
ピンコンバート
| (1) |

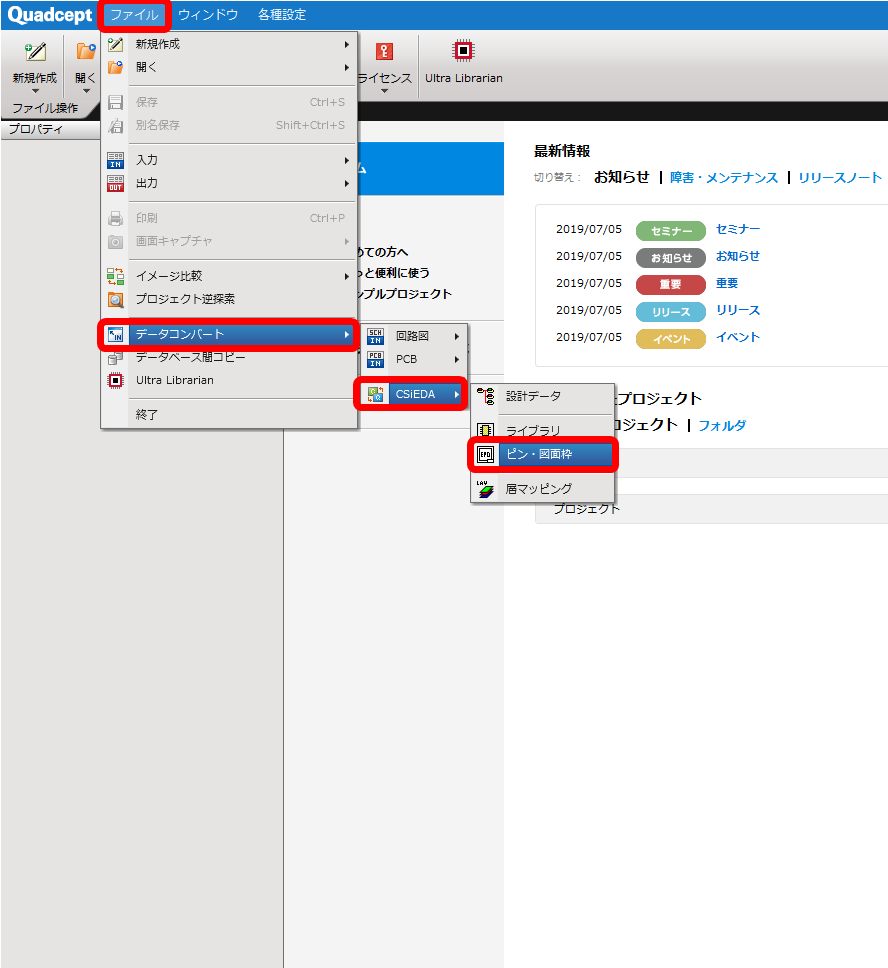

【ファイル】→【データコンバート】→【CSiEDA】→【ピン・図面枠】をクリック |
|
 |
| (2) |

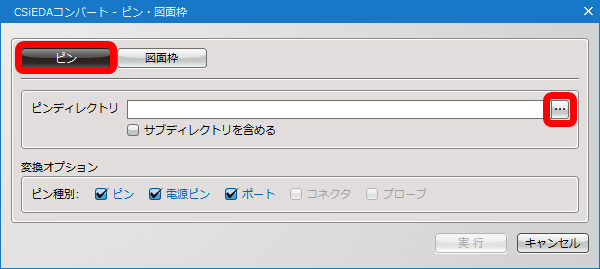

左上の【ピン】ボタンを選択し、右側の【…】をクリック
|
|
|
| (3) |

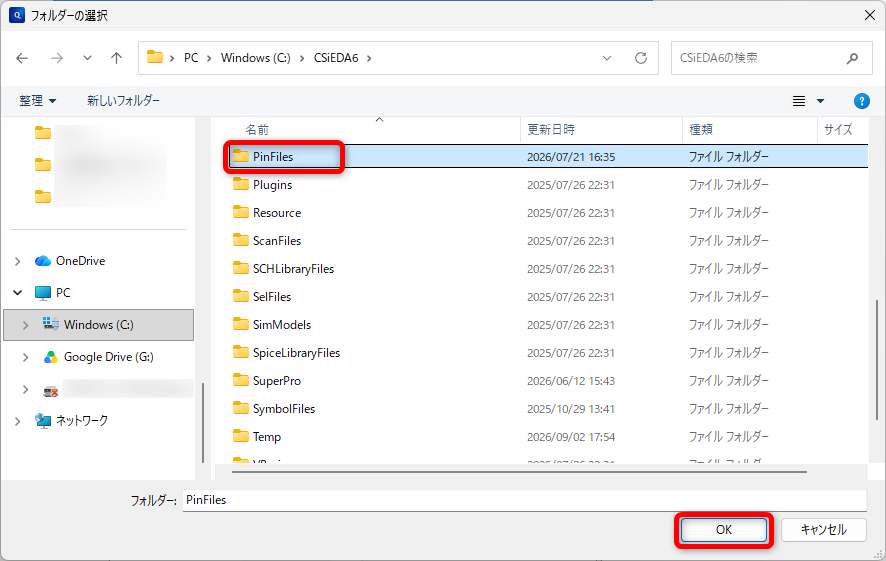

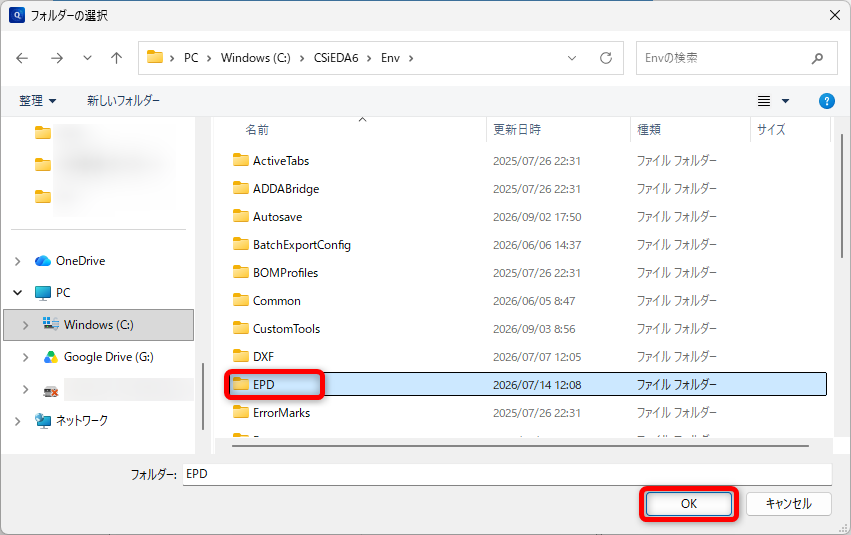

エクスプローラーが開きますので、コンバートしたいピンファイルが保存されているフォルダを選択し、右下の【OK】をクリック。
|
|
|
| (4) |

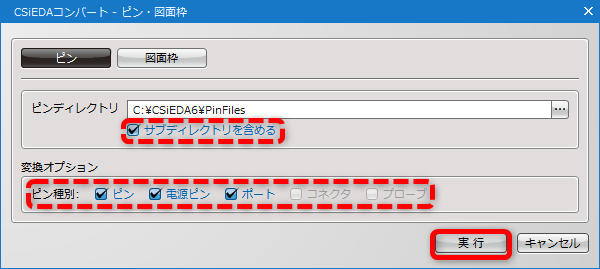

変換したいピンの種類にチェックし、選択したフォルダの中のフォルダも含める場合は「サブディレクトリを含める」にチェックし、右下の【実行】を選択します。
|
|
|
| (5) |

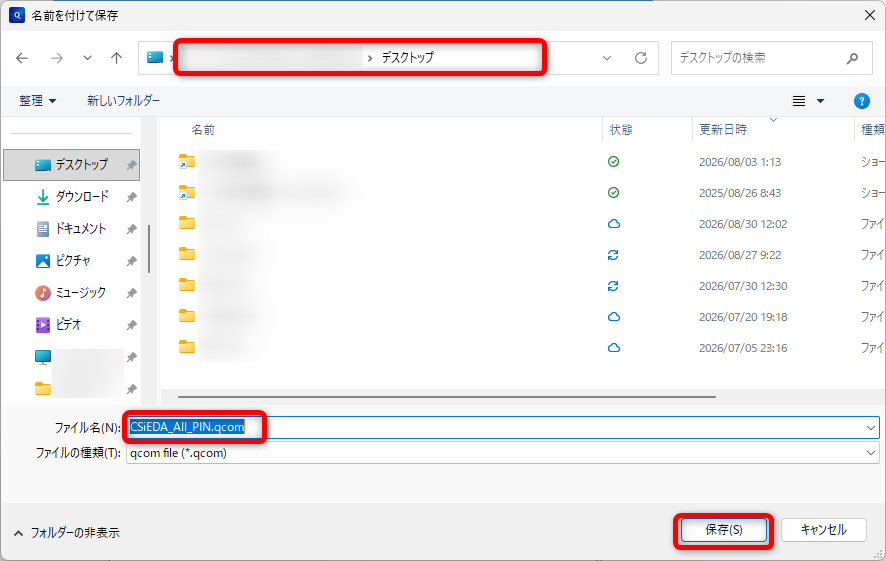

エクスプローラーが開きますので、保存先フォルダを選択し、ファイル名を入力して、右下【保存】をクリック
|
|
|
| (6) |

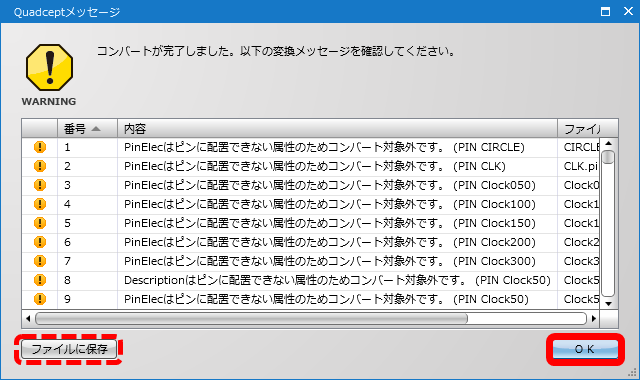

Quadceptメッセージが表示されますので、【OK】をクリック
|
| ※ |
「ファイルに保存」ボタンでWARNING内容を保存する事が出来ます。 |
|
|
| (7) |

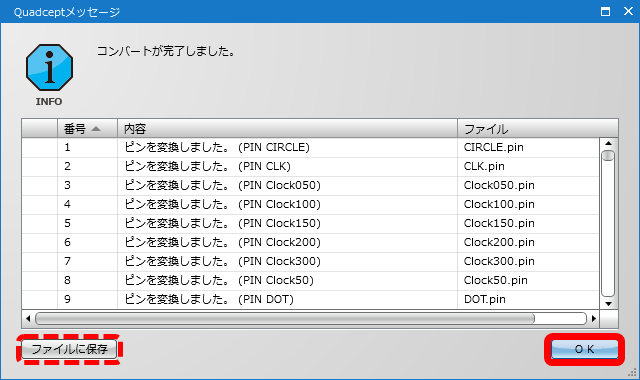

Quadceptメッセージがもう一度表示されますので、【OK】をクリック
|
| ※ |
「ファイルに保存」ボタンで変換結果を保存する事が出来ます。 |
|
|
CSiEDAの"コネクタ"と"プローブ”に該当する物がQuadceptに無いためコンバート対象外です。
図面枠コンバート
| (1) |
【ファイル】→【データコンバート】→【CSiEDA】→【ピン・図面枠】をクリック |
|
 |
| (2) |

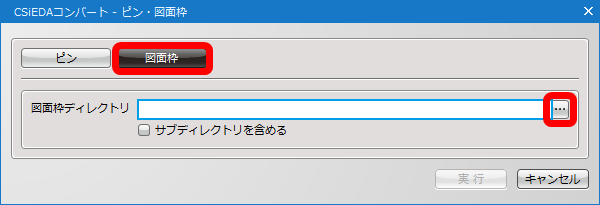

左上の【図面枠】ボタンを選択し、右側の【…】をクリック
|
|
|
| (3) |
エクスプローラーが開きますので、コンバートしたい図面枠ファイルが保存されているフォルダを選択し、右下の【OK】をクリック。
|
|
|
| (4) |

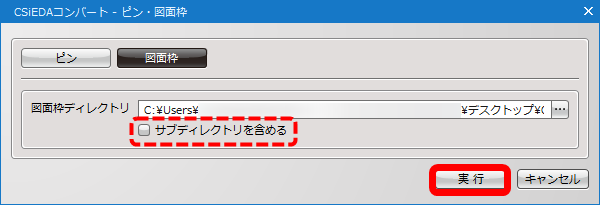

選択したフォルダの中のフォルダも含める場合は「サブディレクトリを含める」にチェックし、右下の【実行】を選択します。
|
|
|
| (5) |

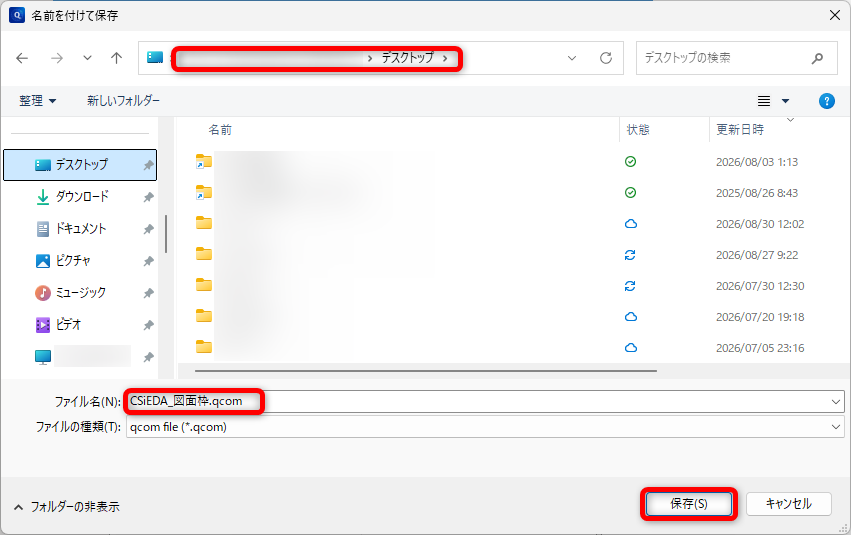

エクスプローラーが開きますので、保存先フォルダを選択し、ファイル名を入力して、右下【保存】をクリック
|
|
|
| (6) |

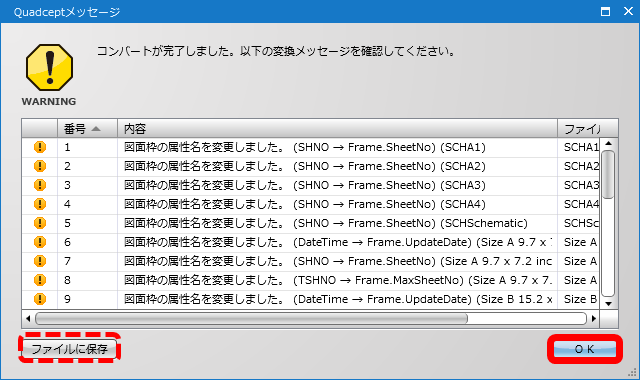

Quadceptメッセージが表示されますので、【OK】をクリック
|
| ※ |
「ファイルに保存」ボタンでWARNING内容を保存する事が出来ます。 |
|
|
| (7) |

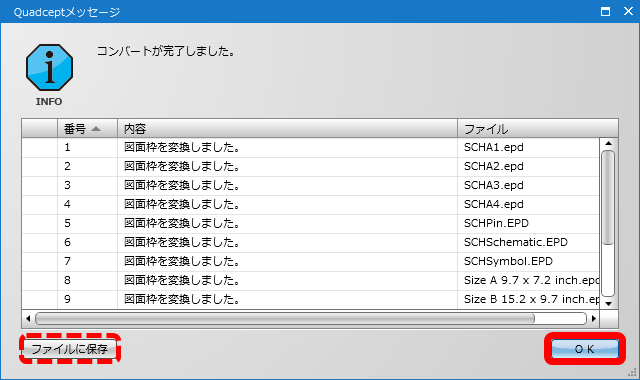

Quadceptメッセージがもう一度表示されますので、【OK】をクリック
|
| ※ |
「ファイルに保存」ボタンで変換結果を保存する事が出来ます。 |
|
|
