プリント基板CAD : PCB設定
Grid（PCB設定）
設計を行いやすいよう罫線の間隔(Grid)を設定します。
Gridは設計中にも変更することが可能です。
PCB設定画面の開き方はPCB設定についてを参照してください。

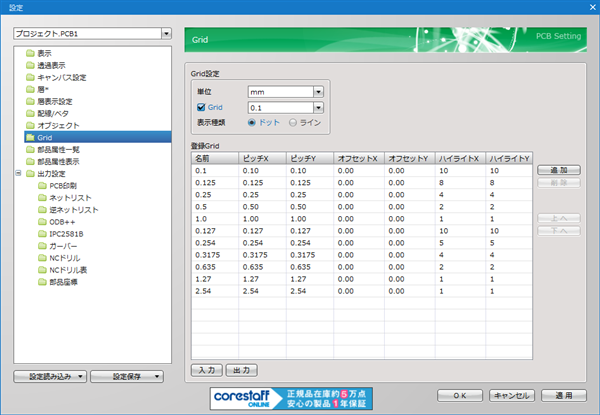

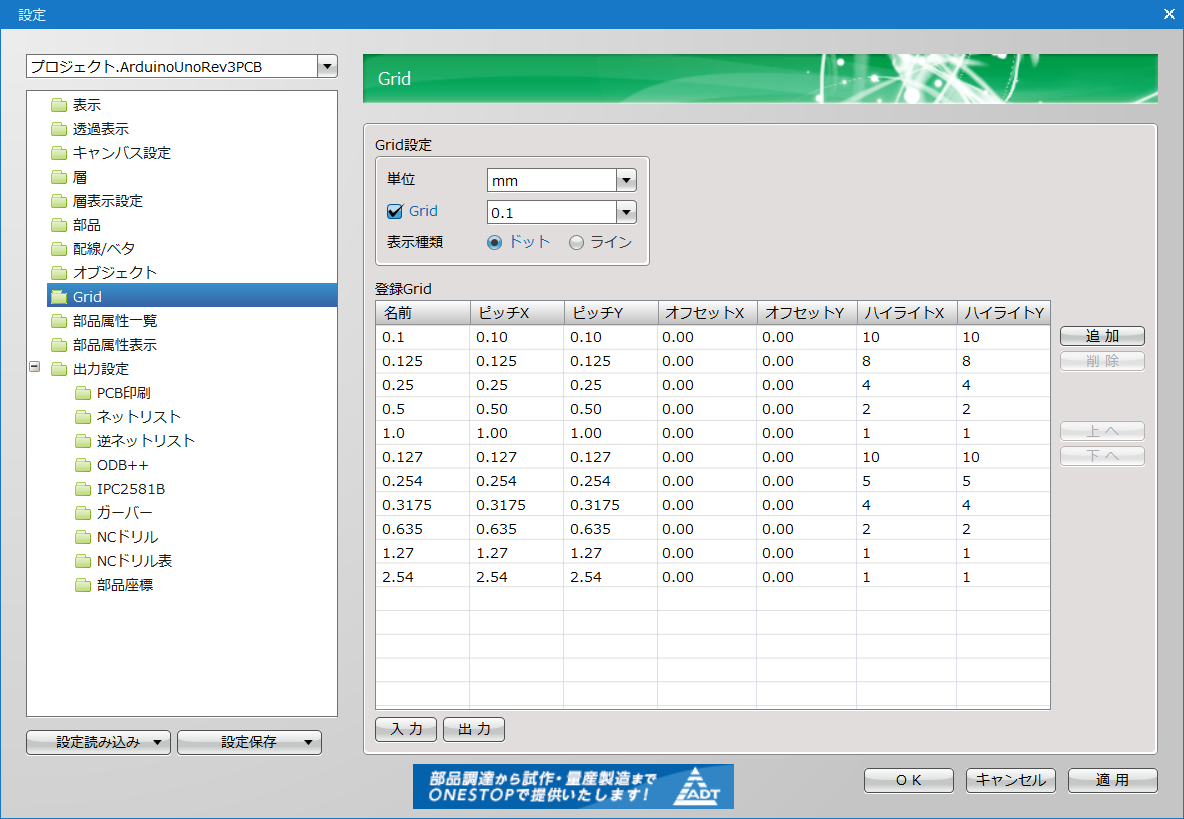

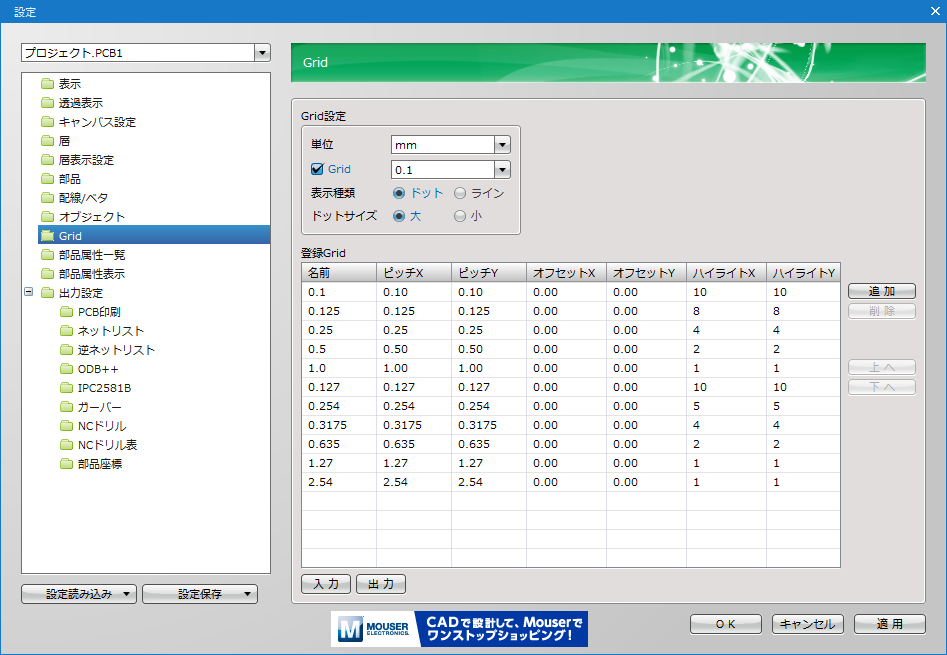

Grid画面
Grid/Guide設定
| 項目 | 内容 |
|
単位 |
現在アクティブになっているシートの単位系が確認、変更できます。「mm」「mil」「inch」から選択できます。 |
|
現在アクティブになっているシートのGrid値が確認、変更できます。 |
|
|
表示種類 |

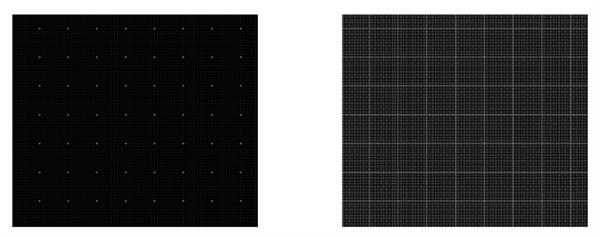

Gridの表示は「ドット」「ライン」から表示を選択できます。 |
|
登録Grid |
あらかじめ「名前」を付けて「ピッチ」「ハイライト」「オフセット」を登録しておくことができます。 ・【追加】にて新たなリストを作成 |
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
