3D描画の画面でオブジェクトウィンドウから配線経路の確認と、部品の3D形状を確認することが出来ます。



フットプリント

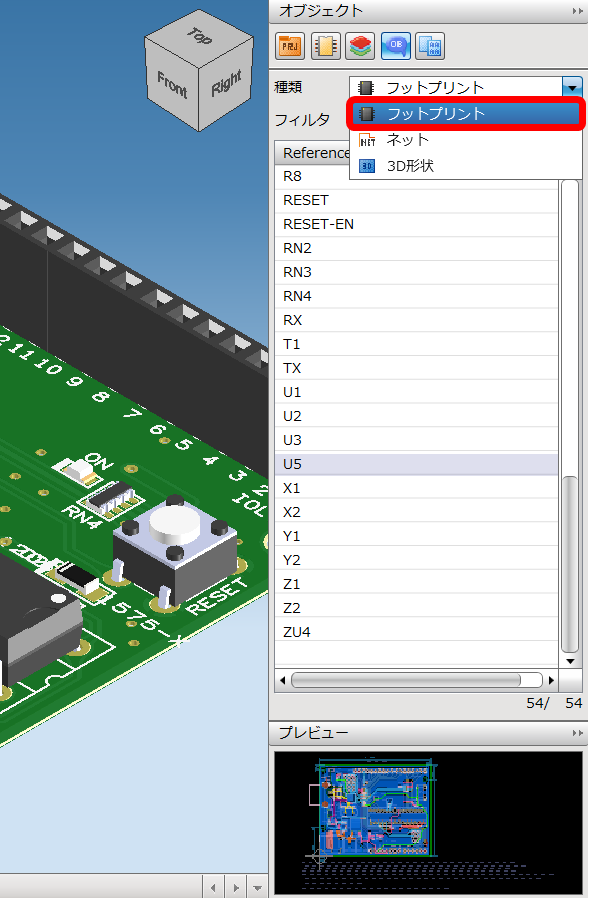

(1) オブジェクトウィンドウの【種類】にて【フットプリント】を選択

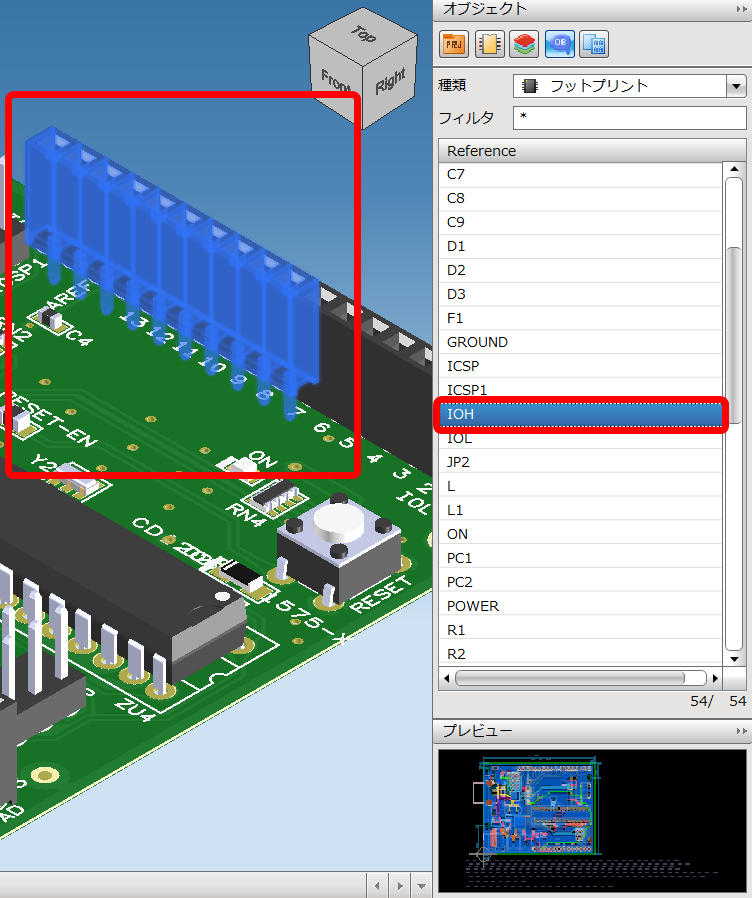

(2) 確認したい部品の「Reference」をクリックすると、部品が青色になり、確認する事が出来ます。 ※ フィルタに確認したいReferenceを入力し、検索することも可能です。

ダブルクリックすると、選択した部品がシートの中央に来るように画面が自動的にパンニングします。



ネット

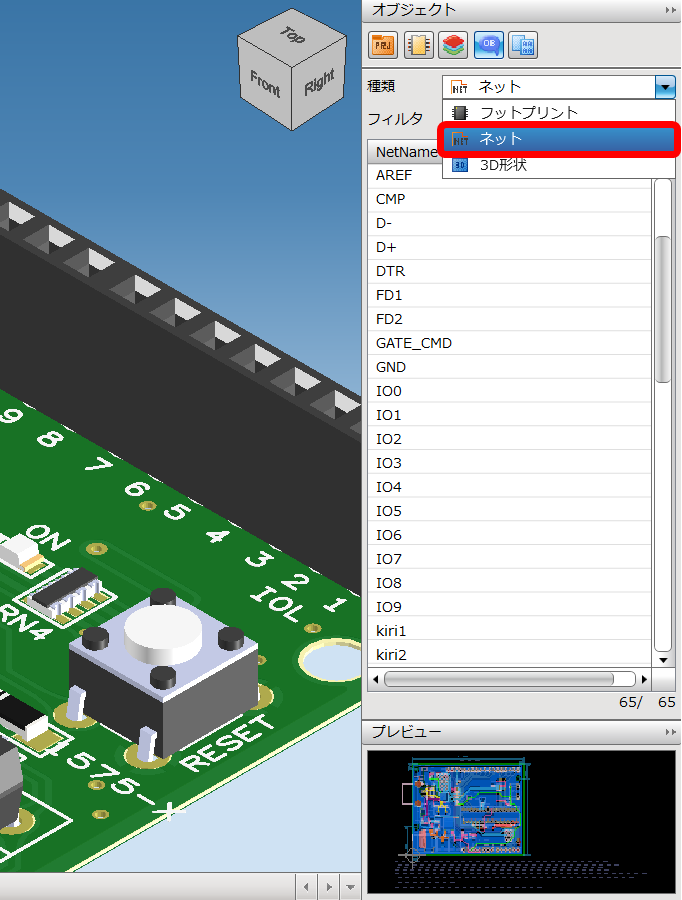

(1) オブジェクトウィンドウの【種類】にて【ネット】を選択

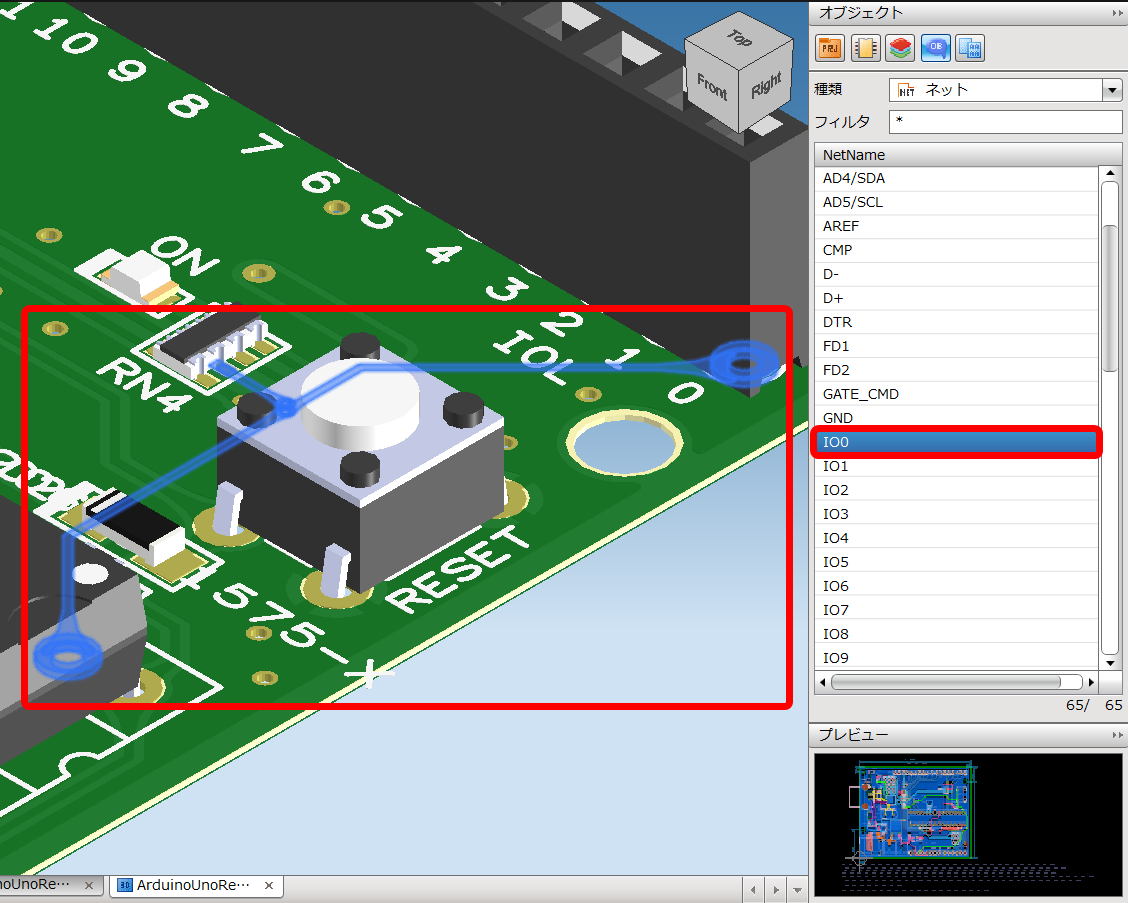

(2) 確認したい配線経路の「NetName」をクリックすると、配線経路が青色になり、確認する事が出来ます。 ※ フィルタに確認したいNetNameを入力し、検索することも可能です。

ダブルクリックすると、選択したネットがシートの中央に来るように画面が自動的にパンニングします。
