Quadcept : デジタル SCHMTINV A-Digital SCHMTINV
デバイスタイプ デジタル SCHMTINV A-Digital SCHMTINV
デバイスタイプ デジタル SCHMTINV A-Digital SCHMTINVについてご説明します。
デジタルデバイスはLTspice独自の特殊機能と混成モード・シミュレーション・デバイスです。
そして一般的な理想化動作ゲートで、外部電源は必要ありません。
モデル設定

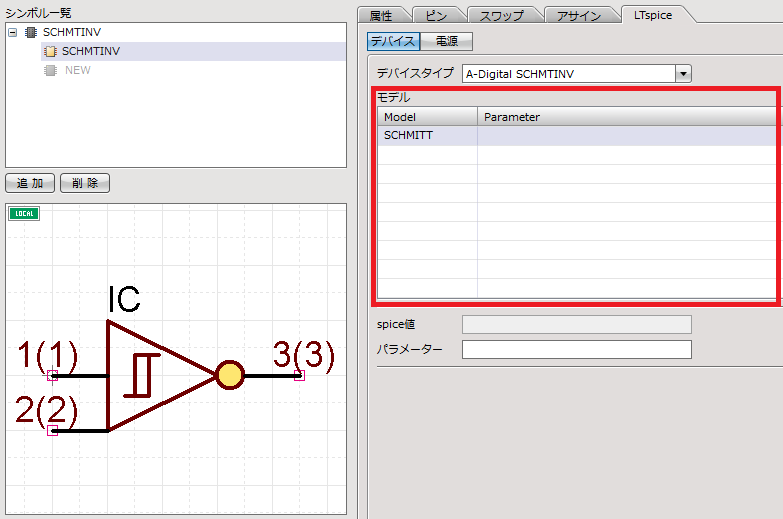

デジタルデバイスSCHMTINVはモデル一覧から”SCHMTINV”を選択します。
Spiceピンオーダー設定

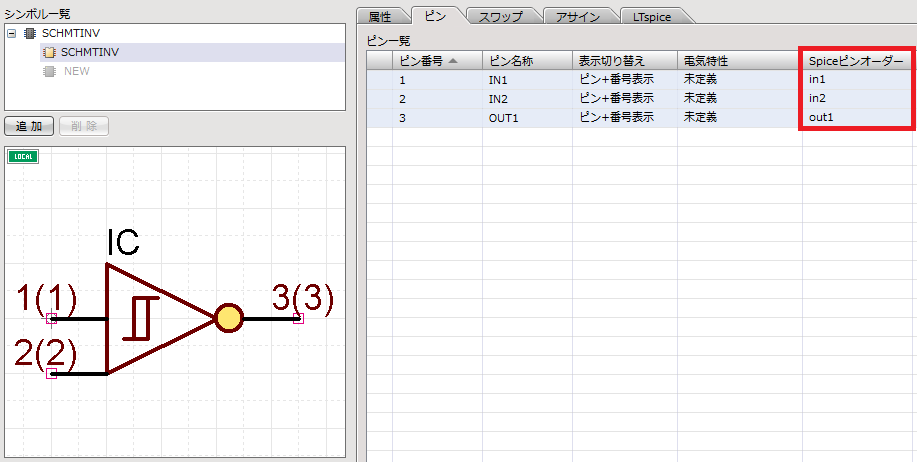

Spiceピンオーダーは、"in1","in2","out1"の設定が必要です。
| Spiceピンオーダー | シンボルピン番号 |
|---|---|
| in1 | 入力側のピンを設定 |
| in2 | 入力側のピンを設定 |
| out1 | 出力側のピンを設定 |
※設定を間違えると、回路図と異なる接続でシミュレーションされるので注意してください。
