「差動ペア」設定を回路図シート上で行うことができます。

ネット情報は非常に重要となるので、慎重に作業を行ってください。

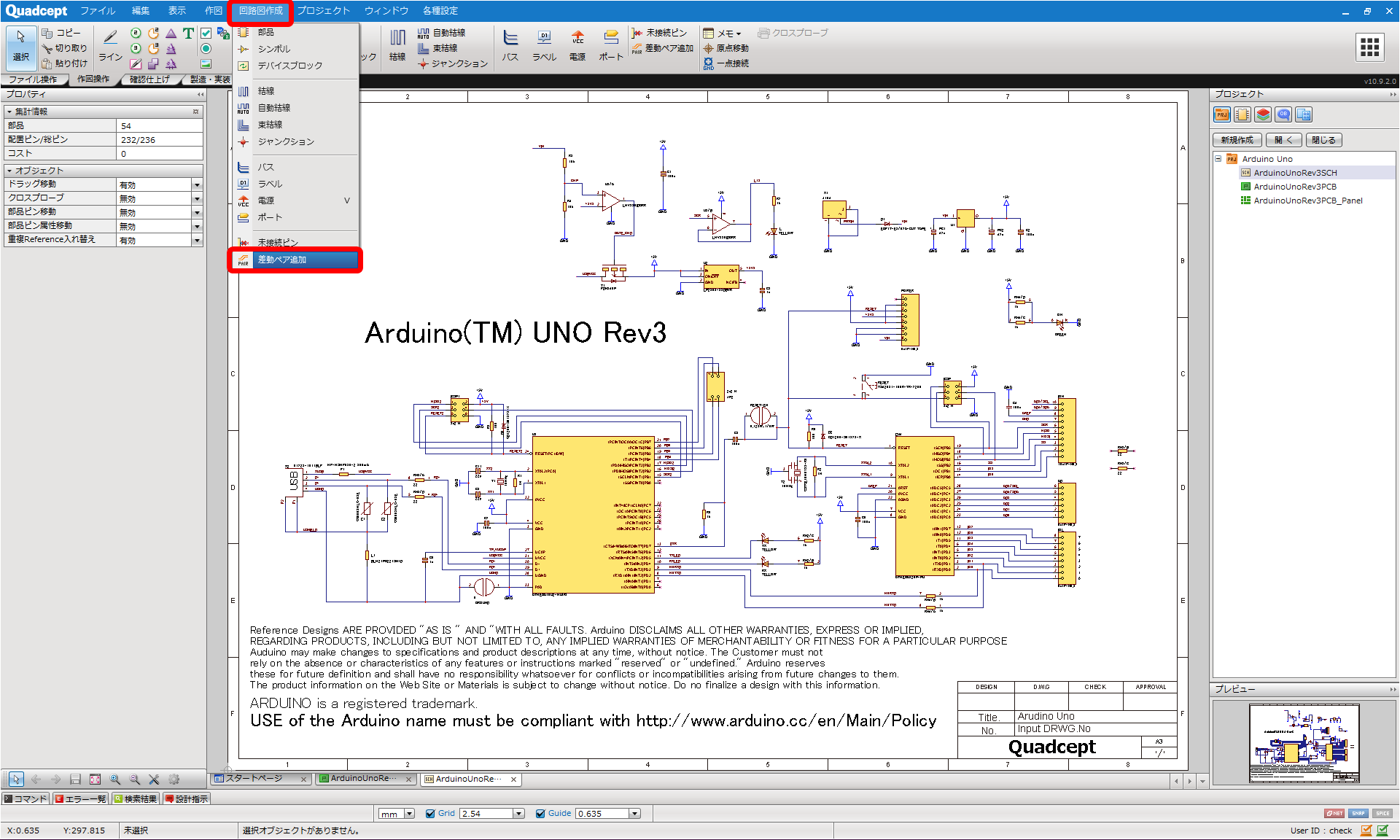

(1) 【PCB作成】→【差動ペア追加】を選択

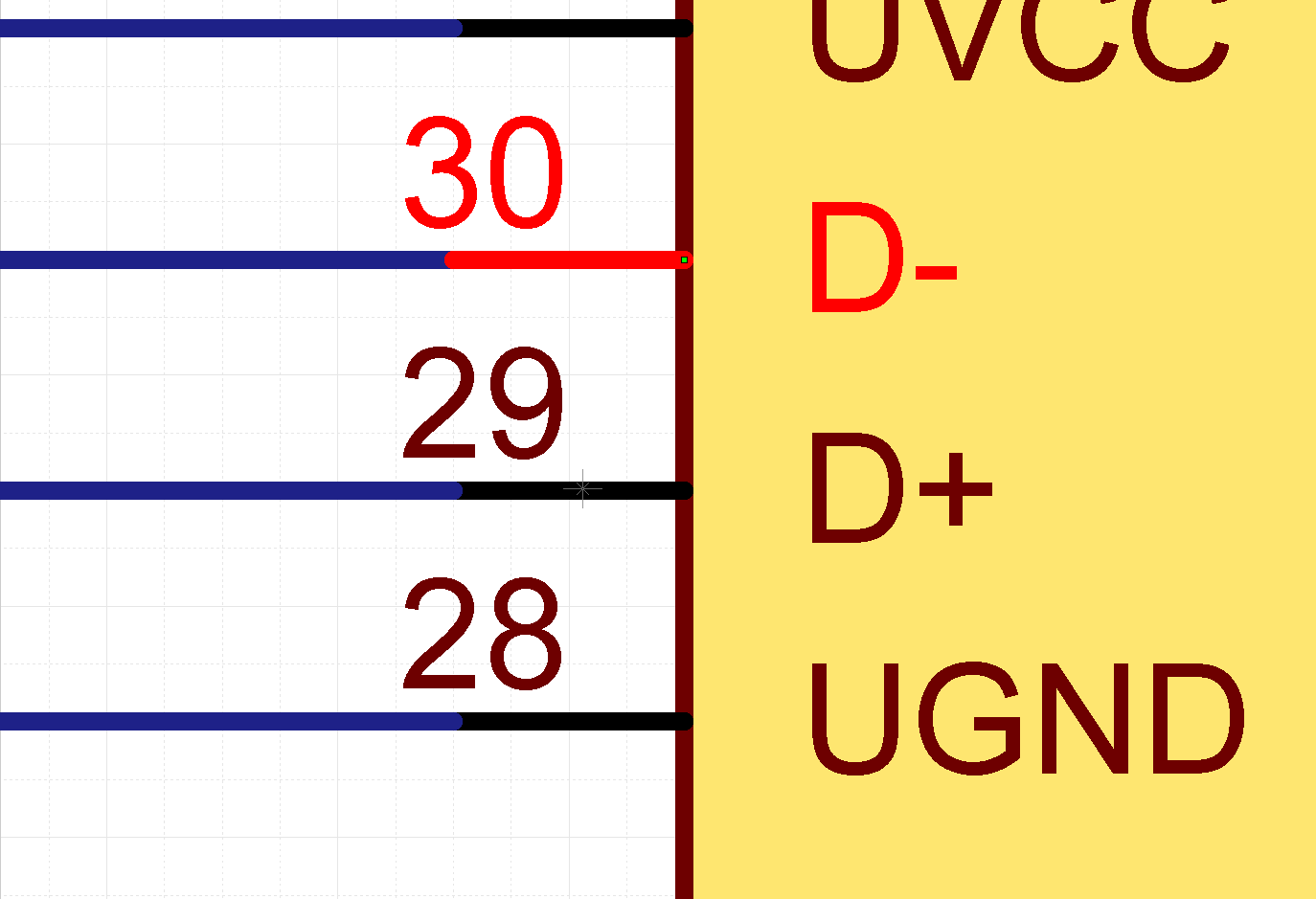

(2) 差動ペアとなるネット（ピン、結線など）を順番にクリック

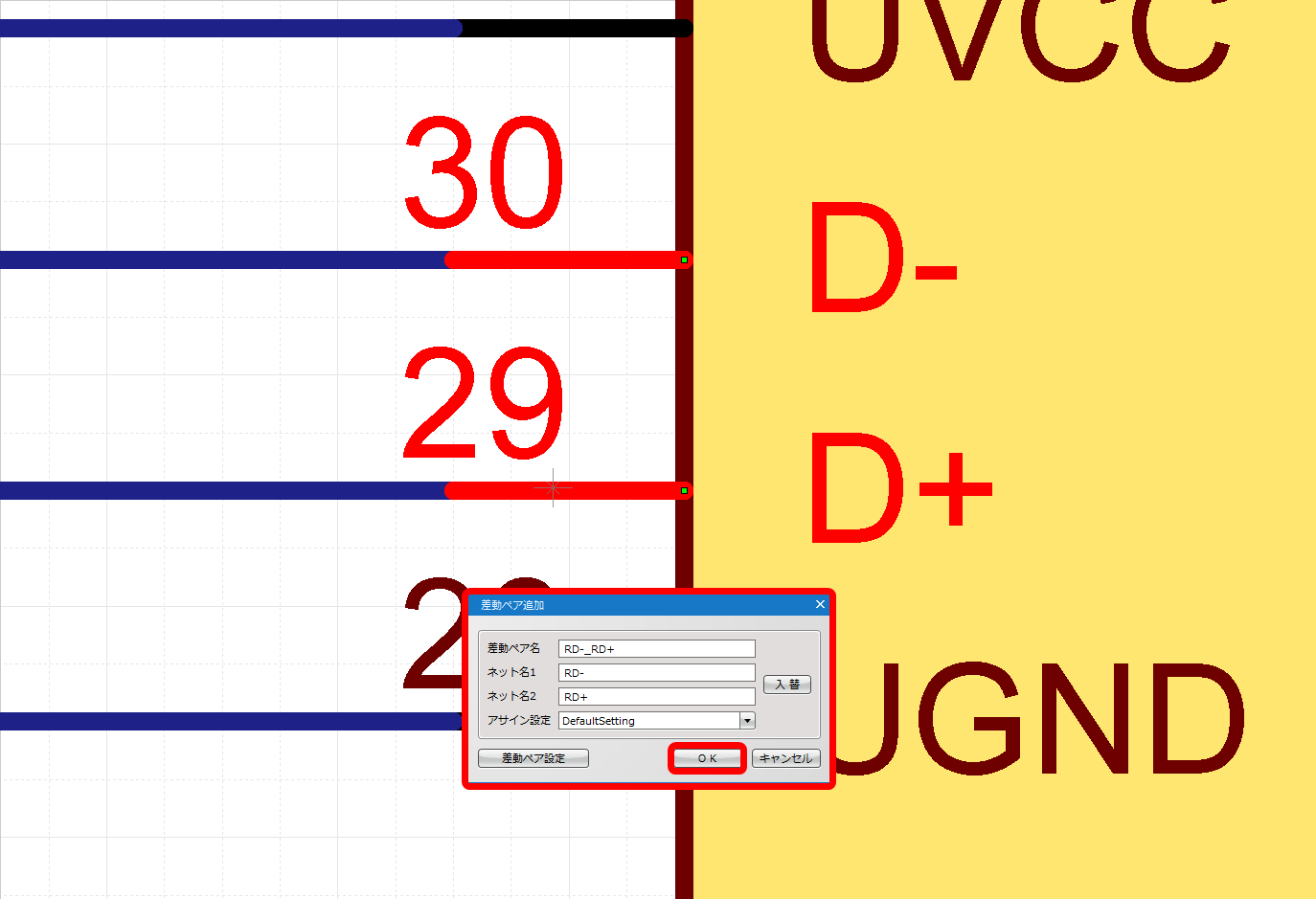

(3) 「差動ペア追加」される内容を確認し【OK】をクリックで確定 ※ 『差動ペア名』は任意に変更可能です。 ※ 『ネット名1』『ネット名2』は変更不可です。 ※ 『アサイン設定』は『DRC設定：差動ペア配線』の「詳細設定」にある設定から選択可能。

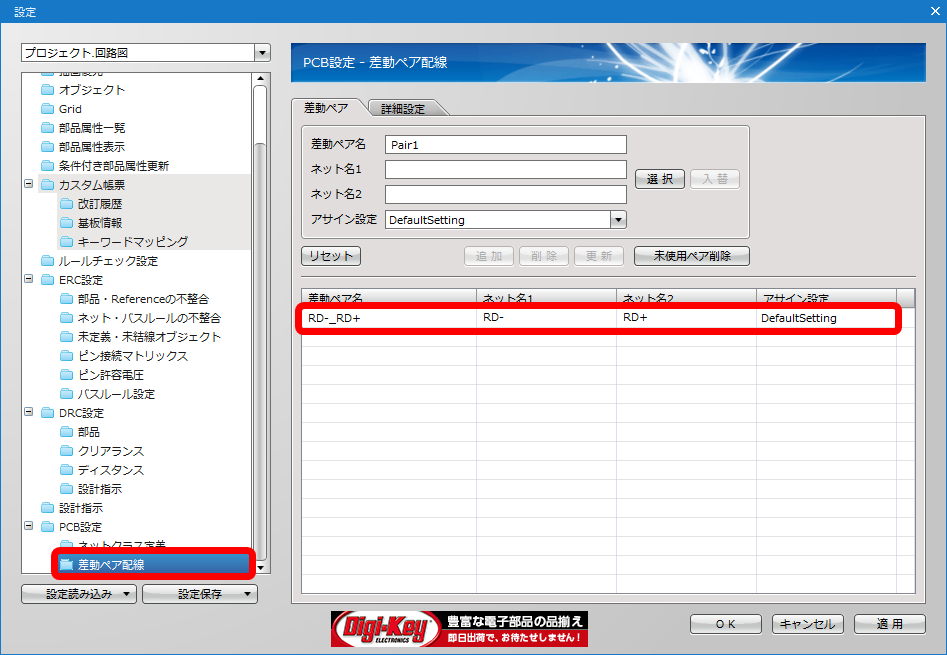

※ 確定すると『PCB設定：差動ペア配線』に追加されます。
