プリント基板CAD : PCB設定

オブジェクト(PCB)

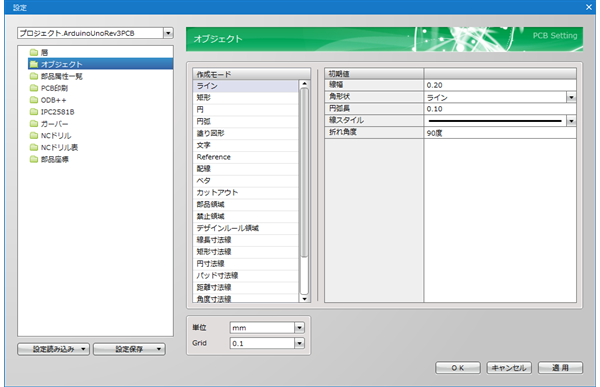

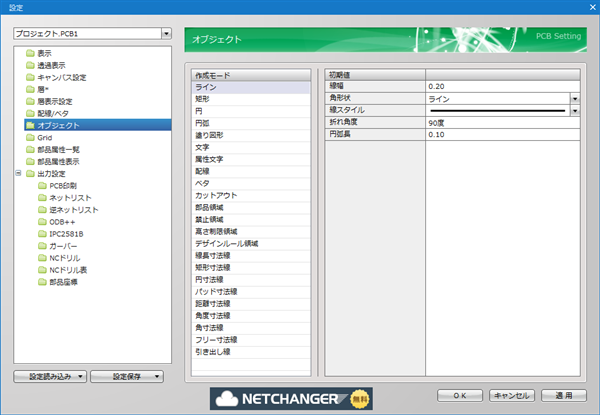

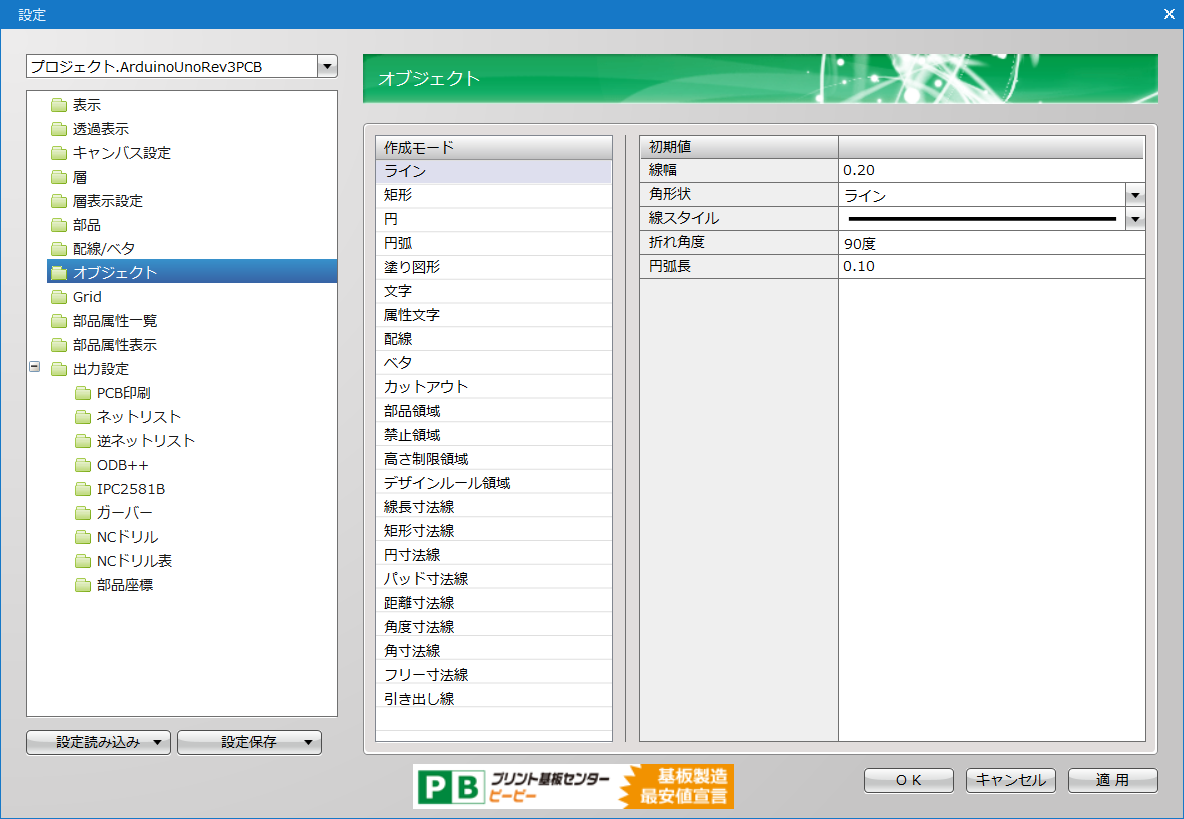

PCBのオブジェクト毎に作図する際の初期値や設計の単位、Gridを設定することができます。
設定は常に引き継ぐ動作になっており、現在の設定が表示されています。
作図中にプロパティなどから変更した場合も連動して変更されます。

PCB設定画面の開き方はPCB設定についてを参照してください。


各設定
項目 内容

作成モード

現在アクティブになっているシートの作成時モードの確認、変更できます。
新規作図時の初期値として保存ができ、プロパティウィンドウと連動しています。

単位

現在アクティブになっているシートの単位系が確認、変更できます。「mm」「mil」「inch」から選択できます。

Grid

現在アクティブになっているシートのGridの値が確認、変更できます。

設定の保存方法

設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
