IGES(Initial Graphics Exchange Specification)データは、異なるCADシステム間で図形や3次元形状を交換するための中間フォーマットです。
基板外形や部品形状などの設計情報を機械系CADへ受け渡すことができます。
また、異なるCAD環境間でのデータ共有や、旧世代CADシステムとの互換性を必要とする設計業務に活用することができます。
PCBドキュメントから直接出力する方法と、３Dドキュメントから出力する方法があります。

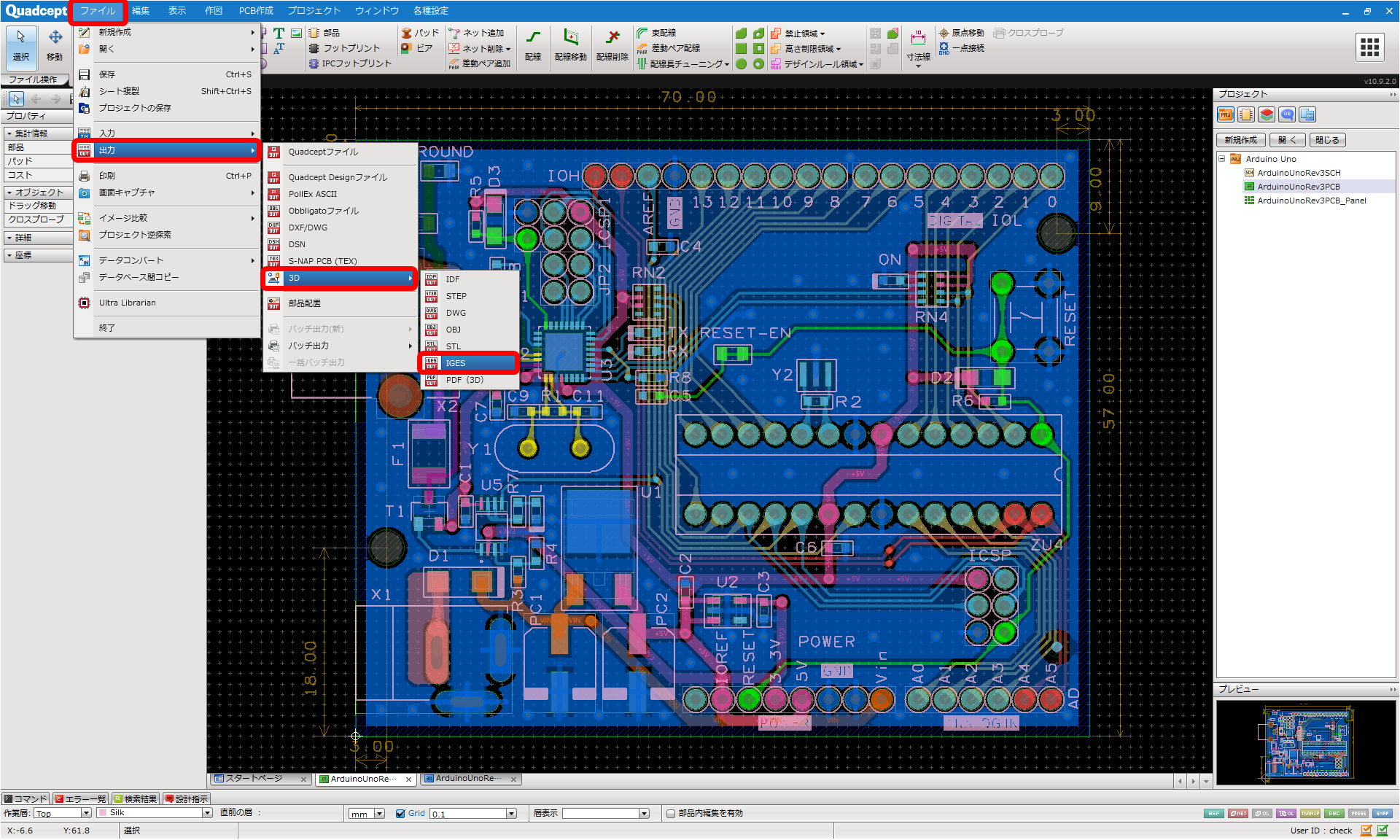

| (1) |
【ファイル】
→【出力】
→【3D】
→【IGES】
を選択 |
|
 |
| (3) |

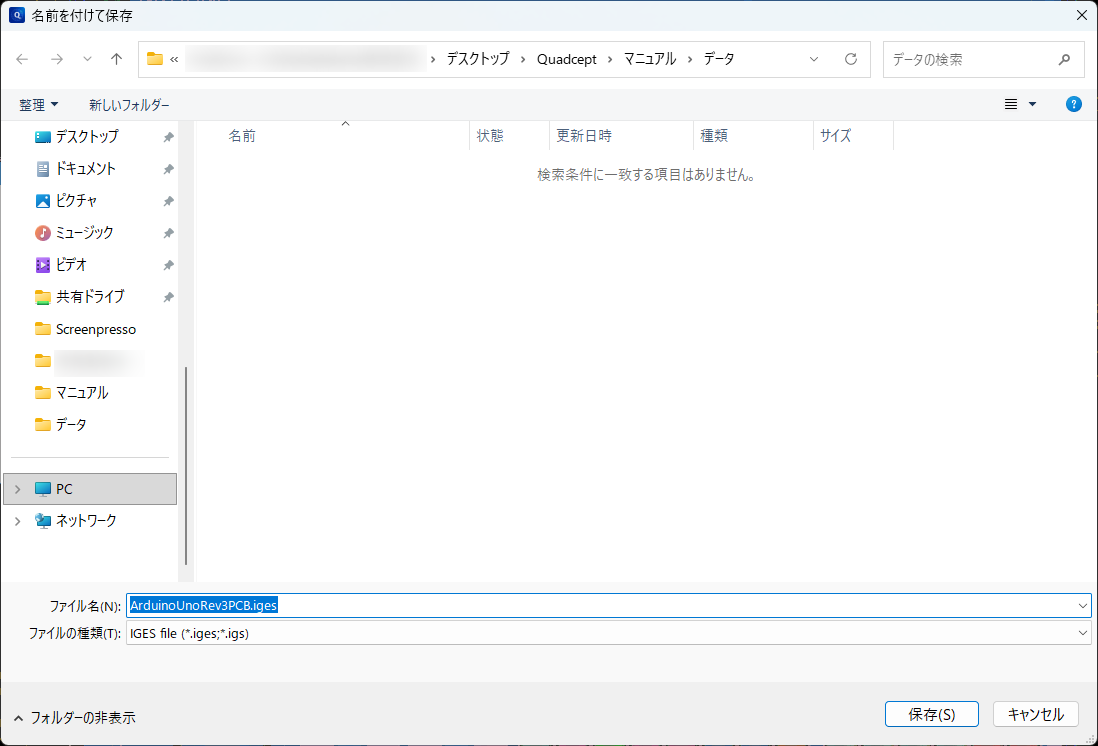

ファイル名を入力 |
| (4) |
「保存」をクリック |
|
 |
STLファイルの出力方法を以下にご紹介します。
3D描画の方法につきましてはこちらをご参照ください。 |

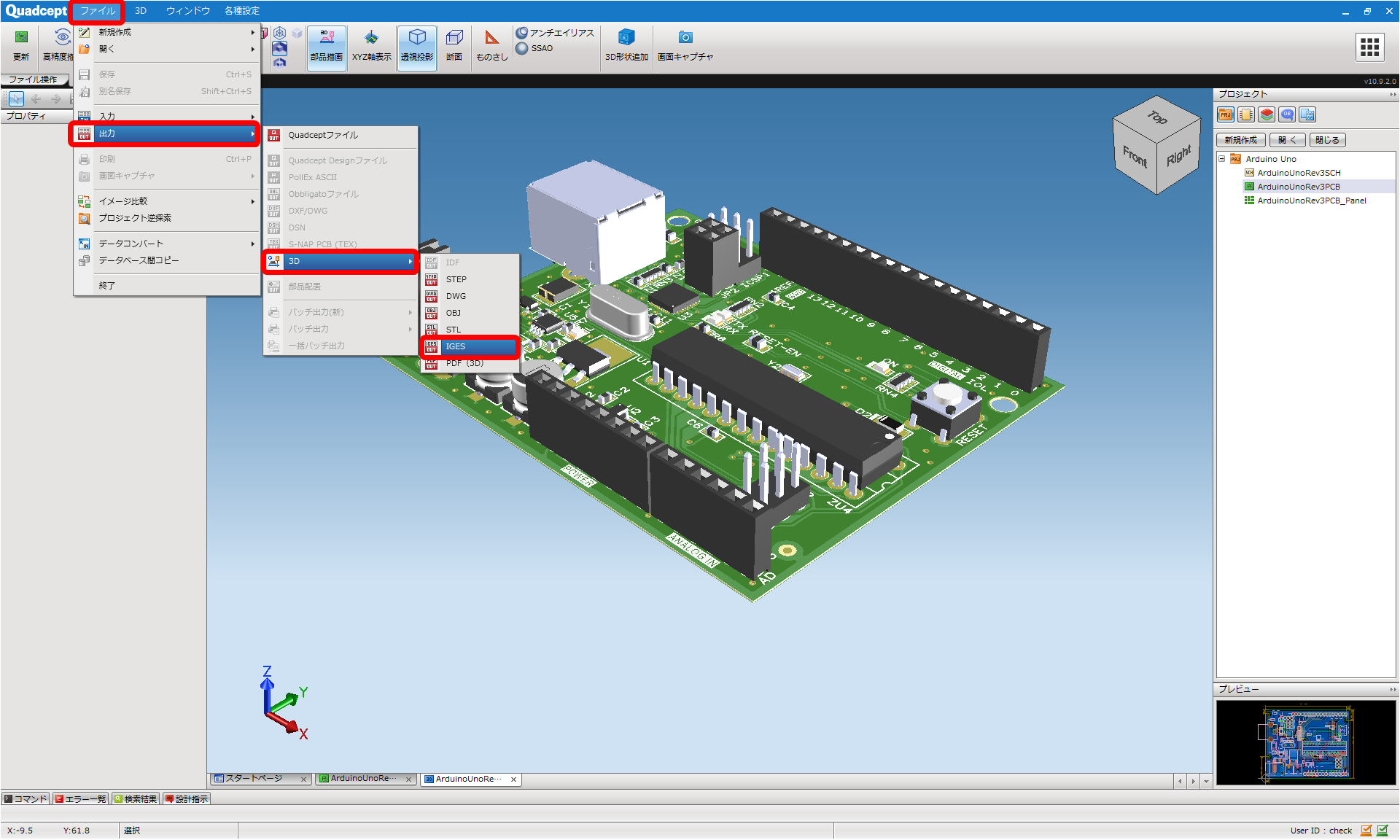

| (1) |
【ファイル】
→【出力】
→【3D】
→【IGES】
を選択 |
|
 |
| (3) |
ファイル名を入力 |
| (4) |
「保存」をクリック |
|
 |

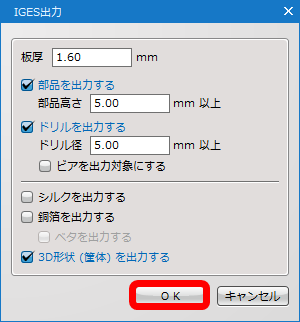

IGES出力設定画面について

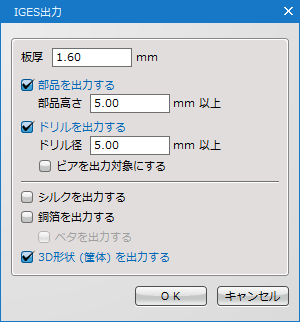

IGES出力設定画面
| 項目 |
内容 |
|
板厚
|
板厚を設定することが出来ます。
|
|
部品を出力する
|
チェックを入れると、部品を出力する事が出来ます。
※部品高さ***mm以上 は設定値以上の高さの部品のみ出力します。
ただし、STEP部品を設定した部品は高さに関係なく出力されます。
|
|
ドリルを出力する
|
チェックを入れると、ドリルを出力する事が出来ます。
※ドリル径***mm以上 は設定値以上のドリル径のみ出力します。
※ビアを出力対象にする：チェックを入れると、ビアを出力対象にします。
|
|
シルクを出力する
|
チェックを入れると、シルクを出力することが出来ます。
|
|
銅箔を出力する
|
チェックを入れると、銅箔を出力することが出来ます。
※ベタを出力する：チェックを入れると、ベタも出力対象にします。
|
|
3D形状（筐体）を出力する
|
チェックを入れると、追加した3D形状を出力します。
|
